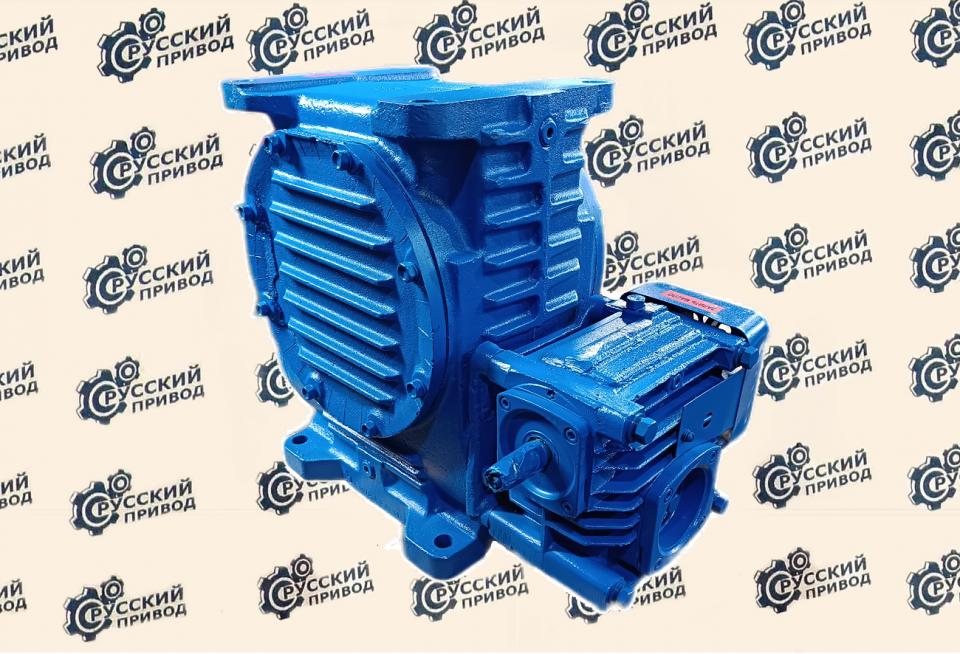

Редуктор Ч2-160

Цена: 197 000 руб.

Редуктор Ч2-160: назначение

Редуктор Ч2-160 относится к редукторам червясным двухступенчатого типа, данный редуктор нужен для проведения изменения крутящих моментов, а также и частоты вращения валов, в различных приводах машин, оборудования и механизмов.

Редуктор Ч2-160: условия эксплуатации

Для редуктора Ч2-160 характерна постоянная и переменная нагрузка, которая может иметь одно направление и реверсивной. Работа может вестись как 24 часа в сутки, так и с периодическими остановками. Валы при работе могут вращаться в любую сторону. Отметим частоту вращения для входного вала - она не должна превышать 1500 об/мин.



Атмосфера при использовании редуктора Ч2-160 может быть двух типов - I и II по ГОСТ 15150-69, а запыленность воздуха не должна быть больше 10 мг/м3. Климатические исполнения могут быть У,Т для категорий размещения 1-3 или же климатическое исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

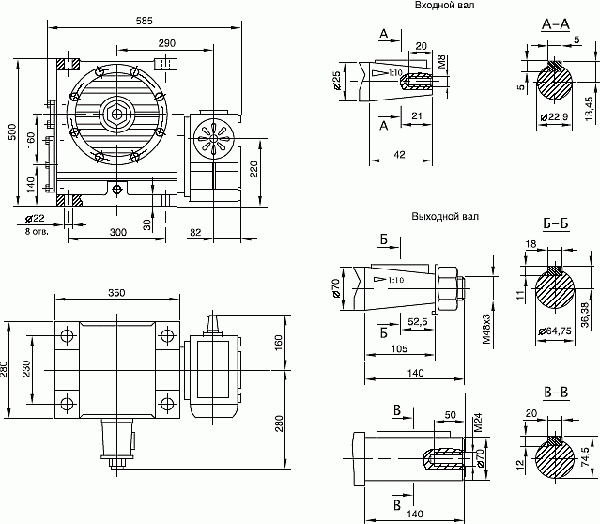

Редуктор Ч2-160: габаритные и присоединительные размеры

Редуктор Ч2-160: габаритные и присоединительные размеры

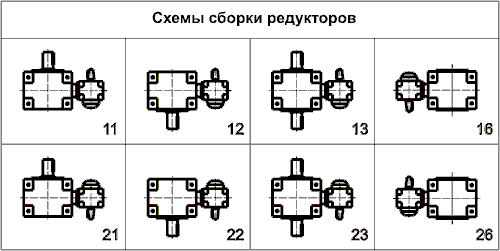

Редуктор Ч2-160: схема сборки

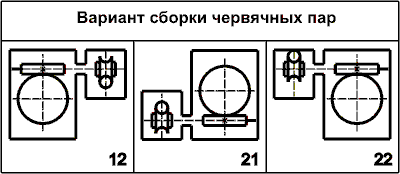

Редуктор Ч2-160: вариант сборки червячных пар



Редуктор Ч2-160: технические характеристики

Параметр Передаточное число общее
100 125 160 200 250 400 630 1000 1600 2500 4000
Номинальный крутящий момент на выходном валу, Н.м при ПВ>63% 2500 3150 3150 3550 3550 3550 4000 4000 4000 3550 2800
при ПВ<63% 3100 3800  3150  3550  3700  4500  4400  5000 5300 5450 4000
при ПВ=40% 3500 4200 3150 3550 4100 4600 4600 5150 5300 5450 4000
при ПВ=25% 3700 4500 3150 3550 4600 4600 4600 5150 5300 5450 4000
при ПВ=16% 3995 5000 3150 3550 5150 4600 4800 5150 5300 5450 4000
КПД, % при ПВ>63%  77 74 73 68 65 60 55 50 35 30 22
Термическая мощность, кВт при ПВ>63% 3,15 3,15 3,15 3,47 2,90 2,90 2,05 1,24 1,09 0,92 0,92

 Важные комментарии к значениям в таблице:

1. значения крутящих моментов и КПД приведены при условии, что температура окружающей среды соответствует значению +20 градусов по Цельсию, и при этом используются легированные масла. Если же рассмотреть случай, что применяются нелегированные масла, вышеприведенные значения необходимо снизить на 14%;



2. масса редуктора Ч2-160 составляет 186,5 килограмм.

Редуктор Ч2-160: пример условного обозначения при оформлении заказа

Редуктор Ч2-160-250-12-21-У2, что обозначает:



заказываемый редуктор имеет червячный двухступенчатый тип Ч2, его межосевое расстояние составляет 160 мм, а номинальное передаточное число 250, вариант сборки выбран 12й, а вариант расположения червячной пары 21, климатическое исполнение У и категория размещения 2.
