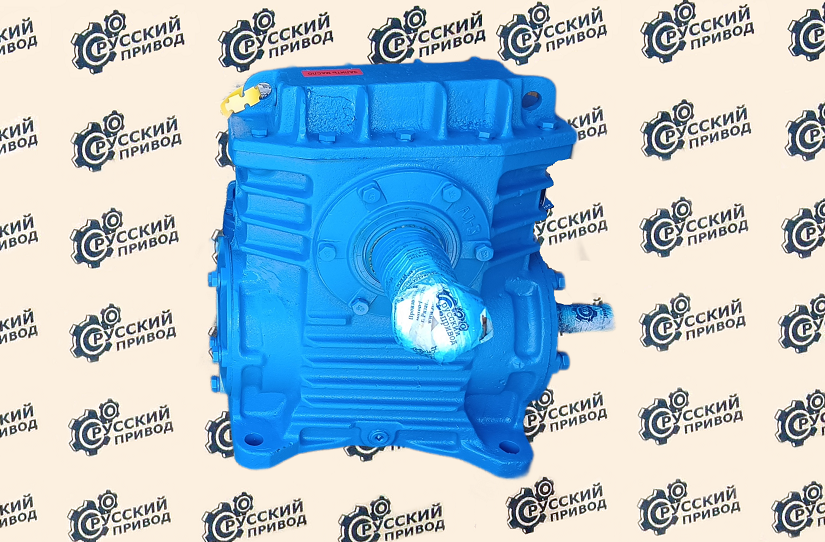

Редуктор 1Ч-160

Цена: 123 700 руб.

Редуктор 1Ч-160: назначение

Редуктор 1Ч-160 это редуктор, относящийся по своему типу и характеристикам к червячным универсальным редукторам, которые необходимы для того, чтобы обеспечить увеличение крутящего момента, а также уменьшения частоты вращения. Редуктор 1Ч-160 применяется чаще всего как комплектующее в приводах различных машин и механизмов. Отметим, что редуктор 1Ч-160 используется при компоновке мотор-редуктора 1МЧ-160.

Редуктор 1Ч-160: условия применения

Нагружать редуктор 1Ч-160 можно и постоянно и переменно,направление работы при этом может быть реверсивным или нет. Режим работы, который допустим для редуктора 1Ч-160, - постоянный, когда ведется работа 24 часа в сутки, или же с периодическими остановками, оба варианта могут присутствовать.

Валы редуктора 1Ч-160 могут вращаться в любую сторону, а частота вращения быстроходного вала составляет до 1500 об/мин.

Атмосферные условия предполагаются I и II типов по ГОСТ 15150-69, а запыленность воздуха при этом должна быть не выше 10 мг/м³. Климатические исполнения для редуктора 1Ч-160: У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 ГОСТ 15150-69.

Редуктор 1Ч-160: основные технические характеристики

Передаточное число, ном.		8	10	12,5	16	20	25	31,5	40	50	63	80	100	110
Частота вращения входного вала,об/мин		1500
*Номинальный крутящий момент на выходном валу, Тном, Нм**		1860	1760	1670	2190	1860	1860	2460	2080	1860	1760	1480	1200	1100
Подводимая расчетная мощность, кВт		37,1	28,3	21,8	22,5	15,7	12,9	14,1	9,7	7,3	5,7	3,9	3,8	3,3
КПД, %		94	93	92	91	89	86	83	80	76	73	71	58	47
Допускаемая радиальная нагрузка, Н	Входной вал	1200											433	395
Допускаемая радиальная нагрузка, Н	Выходной вал	12150											8660	8291
Корректированный уровень звуковой мощности, дБА		94
Масса, кг не более		120
Обозначение		1Ч-160 -8	1Ч-160 -10	1Ч-160 -12,5	1Ч-160 -16	1Ч-160 -20	1Ч-160 -25	1Ч-160 -31,5	1Ч-160 -40	1Ч-160 -50	1Ч-160 -63	1Ч-160 -80	1Ч-160 -100	1Ч-160 -110

Важные моменты, касающиеся данных в таблице:

1. номинальный крутящий момент на тихоходном валу приведён в таблице для повторно кратковременноого режима ПВ 40%;

2. нагрузочная способность и КПД указаны здесь на расчетном режиме при непрерывной 12-ти часовой работе с постоянной нагрузкой и температурой масла +950С;

3. если редуктор 1Ч-160 будет использоваться с расположением червячного вала над колесом, величину нагрузки необходимо понизить на 20%;

4. при реверсивном режиме работы, а также в случае использования редукторов в механизмах повышенной ответственности, крутящий момент на тихоходном валу должен быть понижен на 25%;

5. при применении редуктора Ч-160 в повторно-кратковременном режиме работы без остановок свыше 30 минут, режим можно считать непрерывным. А в непрерывном режиме работы редукторы Uном>50 применять не рекомендуется;

6. крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно: 4 ≤а ≤ 30 - на 16%; 30≤ а ≤ 120 - на 20%; 120 ≤а ≤240 - на 30%;

7. для двухсторонних валов можно отметить, что допускаемые радиальные консольные нагрузки должны быть снижены на 50%.

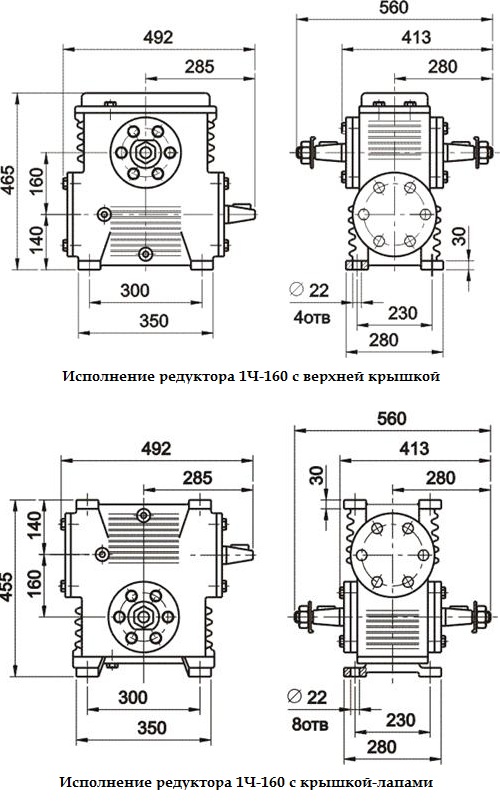

Редуктор 1Ч-160: габаритные и присоединительные размеры

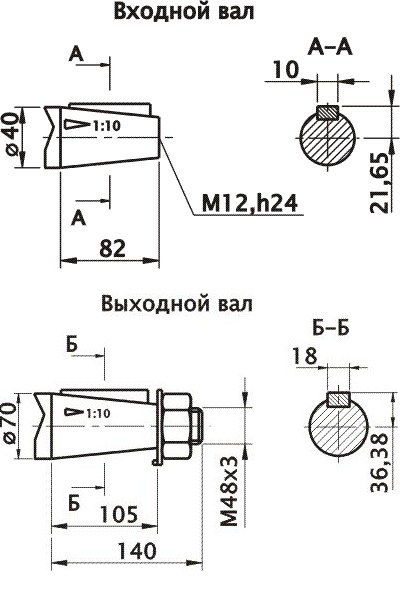

Редуктор 1Ч-160: размеры входного и выходного валов

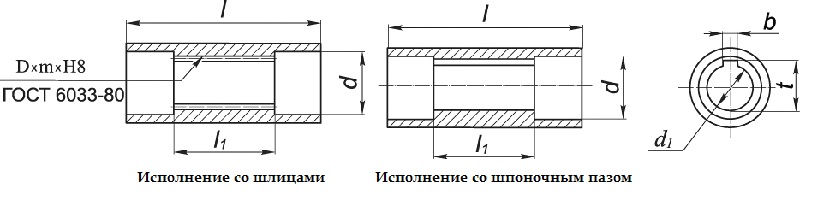

Редуктор 1Ч-160: размеры полого выходного вала

Редуктор 1Ч-160: размеры полого выходного вала редуктора 1Ч-160

d	d1	l	l1	b	t	D х m х H8
72	60	275	130	18	64,4	70 х 2,5 х Н

Редуктор 1Ч-160: варианты сборки редуктора

Редуктор 1Ч-160: варианты расположения червячной пары

Отметим, что червячные пары редуктора 1Ч-160 и редуктора Ч-160 считаются полностью взаимозаменяемыми.

Редуктор 1Ч-160: пример условного обозначения при заказе

Редуктор 1Ч-160-40-52-У3, где:

1Ч — тип выбираемого для заказа редуктора;
160 — межосевое расстояние, измеряется в мм.;
40 — номинально передаточное число;
52 — вариант исполнения сборки;
У3 — климатическое исполнение и категория размещения.
