Редуктор 1Ч-63

Цена: 37 000 руб.

Редуктор 1Ч-63: серия, тип, применение

Редуктор 1Ч-63 относится по своему типу к достаточно большой группе редукторов, имеющих обозначение "серия приводов 1Ч", это приводы, которые считаются одноступенчатыми червячными редукторами, используемыми для проведения повышения момента силы и при этом снижения частоты вращения во всевозможных установках. Так как редуктор 1Ч-63 максимально универсальное устройство, то и применение ему находится в большинстве сфер хозяйства. Кроме того, важно отметить, что стоимость редуктора 1Ч-63 достаточно приемлема, особенно если учитывать качество сборки данного агрегата, а также его простое устройство.



Свое применение редуктор 1Ч-63 нашел в совершенно разнообразных условиях эксплуатации, единственное, на что важно обратить внимание при выборе конкретной модели редуктора 1Ч-63 на маркировку. А в целом данный редуктор есть возможность использовать в различных видах климата - умеренный, тропический или сухой. Механизм редуктора 1Ч-63 считается тем механизмом, который призван регулировать частоту вращения и при этом увеличивать крутящий момент, использоваться он может достаточно активно как при постоянной, так и при переменной нагрузке.

Редуктор 1Ч-63: преимущества

Отметим большинство плюсов редуктора 1Ч-63, благодаря которым данная модель стала так восстребована на сегодняшний день:



  1. надежность сборки данного агрегата;
  2. достаточно прочная конструкция редуктора;
  3. редуктор 1Ч-63 обладает максимально высокой производительностью;
  4. с данной моделью можно предполагать работу в течение долгого времени.



Червячный редуктор 1Ч-63, который относится по своему типу к червячными приводам, работает плавным образом и при этом не отличается сильным производством шума, а именно высокий уровень шума имеют некоторые аналоги данного редуктора. Однако есть и некоторое ограничение по применению редуктора 1Ч-63, которое нельзя не отметить, данный агрегат ни в коем случае нельзя использовать в среде, которая причислена к взрывоопасным.

Редуктор 1Ч-63: условия применения

Основные характеристики редуктора 1Ч-63 предполагают его эксплуатацию в условиях работы с высокой интенсивностью, то есть при постоянном графике работы, однако всегда можно вести работу с данным приводом и с периодическим запуском, то есть производить частые остановки. Нагрузку на редуктор 1Ч-63 при этом есть возможность оставлять неизменной или же изменять. Относительно диапазона температур окружающей среды отметим, что диапазон их составляет от -40 градусов Цельсия до +50. А валы могут производить свое вращение в любую сторону, предпочтения при этом нет. Еще раз отметим, что среда, в которой предполагается работа редуктора 1Ч-63 обязательно должна быть невзрывоопасной и в принципе неагрессивной. Также многие заказчики приобретают для своего производства модель - редуктор Ч.

Редуктор 1Ч-63: конструкция

В своем принципе вся серия редукторов 1Ч предполагает исполнение в трех типоразмерах, отличаются они по своей маркировке, это следующие модели редукторов 1Ч - 1Ч-63, 1Ч-80 и 1Ч-160. Первые две модели (1Ч-63 и 1Ч-80) представляют собой редукторы с межосевыми расстояниями 63 и 80 соответственно, и имеют разъемный корпус. А относительно модели редуктора 1Ч-160 можно сказать, что это одноступенчатый редуктор червячного типа, имеющий съемную верхнюю крышку.

Редуктор 1Ч-63: технические характеристики

Частота вращения входного вала (обороты в минуту) Режим работы редуктора Допускаемый крутящий момент на выхолном валу (НxМ)
при номинальных передаточных числах
8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0
1500 ПВ>63% 130 130 120 130 130 120 130 130 125 110 105
ПВ=63% 140 125 125 150 132 125 170 160 132 106 100
ПВ=40% 160 132 132 160 140 132 200 170 140 106 100
ПВ=25% 160 140 132 180 140 132 200 180 150 112 106
ПВ=16% 170 150 132 190 150 140 200 190 150 112 106
1000 ПВ>63% 145 145 140 145 145 140 145 145 140 130 115
ПВ=63% 160 140 140 170 150 140 100 180 150 120 110
ПВ=40% 180 150 150 180 160 150 200 190 160 120 110
ПВ=25% 180 160 150 200 160 150 210 200 170 125 120
ПВ=16% 190 170 150 210 170 160 220 210 170 125 120
750 ПВ>63% 160 160 155 160 160 155 160 160 150 135 130
ПВ=63% 180 180 160 190 170 160 220 210 170 130 130
ПВ=40% 210 170 170 210 180 170 240 220 180 130 130
ПВ=25% 210 180 170 240 180 170 250 240 190 140 140
ПВ=16% 220 190 170 250 190 180 260 250 190 140 140

Редуктор 1Ч-63: частота вращения входного вала, КПД

Частота вращения входного вала (обороты в минуту) КПД, в %
при номинальных передаточных числах
8,0 10,0 12,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0
1500 89 88 87 84 83 81 74 73 68 62 60
1500 88 87 86 82 81 79 71 69 65 59 57
750 87 86 85 82 80 78 69 67 63 56 54

Редуктор 1Ч-63: допускаемая нагрузка

Допускаемая радиальная консольная нагрузка на входном валу = 340Н
Допускаемая радиальная консольная нагрузка на выходном валу
Вариант сборки Нагрузка
51 3000Н
52 3000Н
53 1500Н
56 1500Н

Редуктор 1Ч-63: масса, в кг

Вариант крепления с алюминиевым корпусом с чугунным корпусом
при вариантах сборки следующих:
51 52 53 56 51 52 53 56
1 12,0 12,0 12,5 11,5 15,5 15,5 16,0 15,0
2 12,0 12,0 12,5 11,5 14,5 14,5 15,0 14,0
3 12,0 12,0 12,5 11,5 14,5 14,5 15,0 14,0
4 12,0 12,0 12,5 11,5 14,5 14,5 15,0 14,0

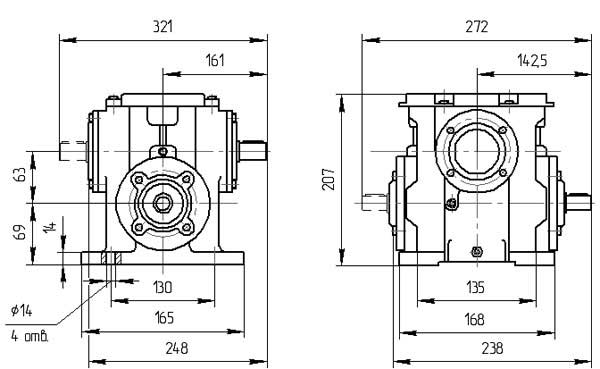

Редуктор 1Ч-63: габаритные и присоединительные размеры

Варианты сборки 51, 52, 53, 56, 61, 62, 63, 66 (с вариантом крепления 1 и вариантом расположения червячной пары 1)

Редуктор 1Ч-63: габаритные и присоединительные размеры

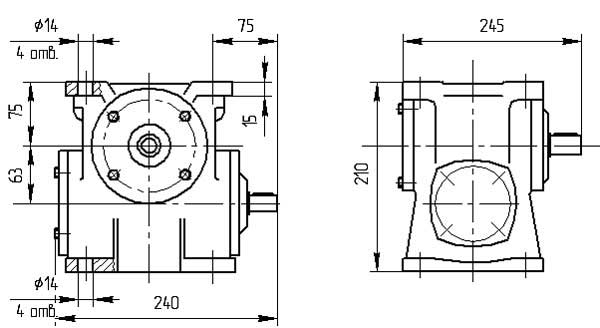

 Варианты сборки 51, 52, 53, 56, 61, 62, 63, 66 (с вариантом крепления 2 и вариантом расположения червячной пары 1)

Варианты сборки 51, 52, 53, 56, 61, 62, 63, 66 (с вариантом крепления 2 и вариантом расположения червячной пары 1)

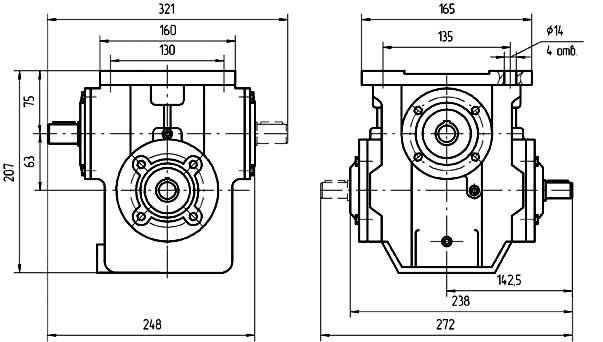

Для вариантов сборки 51, 52, 53, 56, 61, 62, 63, 66 (с вариантами крепления 3(4) и вариантом расположения червячной пары 1)

Для вариантов сборки 51, 52, 53, 56, 61, 62, 63, 66 (с вариантами крепления 3(4) и вариантом расположения червячной пары 1)

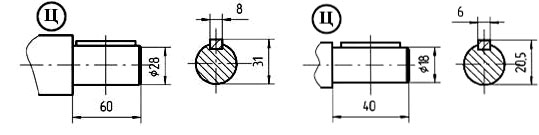

Вариант исполнения тихохоного и быстроходного валов

Ц - обозначение при заказе

Вариант исполнения тихохоного и быстроходного валов

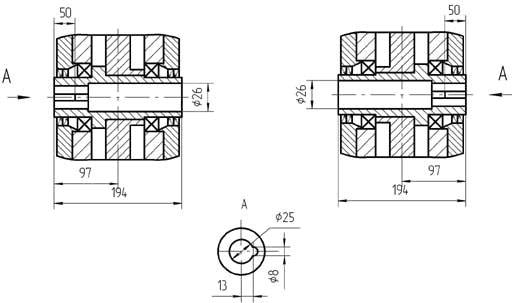

Вариант сборки 56, с заказчиком согласуется справа или слева

Вариант сборки 56, с заказчиком согласуется справа или слева

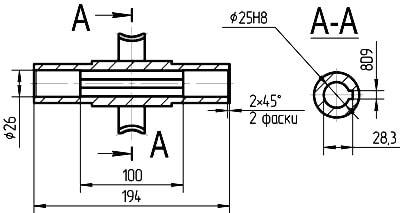

Вариант сборки 56 Шп (шпон. паз в середине)

Вариант сборки 56 Шп (шпон. паз в середине)

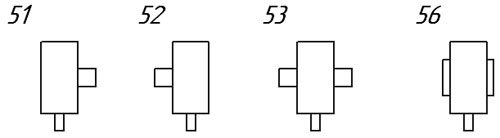

Варианты сборки редукторов 1Ч-63

Все варианты сборки рассматриваются при расположении червячной пары таком, как червяк под колесом.

Варианты сборки редукторов 1Ч-63

Редуктор 1Ч-63: варианты крепления

Редуктор 1Ч-63: варианты крепления

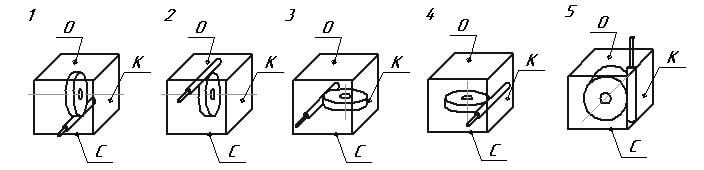

Редуктор 1Ч-63: варианты расположения червячной пары

Редуктор 1Ч-63: варианты расположения червячной пары

Обозначения к рисунку: о - отдушина, к - пробка для контроля уровня масла, с - пробка для слива масла.

Редуктор 1Ч-63: пример условного обозначения при формировании заказа

Редуктор 1Ч-63-53-2-2-Т3, где:



  • - обозначает то, что к заказу выбран редуктор олноступенчатого червячного типа;
  • 63 - межосевое расстояние для данного редуктора, которое измерется в миллиметрах;
  • 53 - вид сборки конкретной модели заказываемого редуктора;
  • 2 - исполнение или же размещение червяной пары, находящейся в передаче;
  • 2 - тип крепления, используемый для данного редуктора, конкретно значение "2" говорит о том, что оно на лапах, а так существует также фланцевое крепление;
  • Т - предполагаемый тип климата, в котором будет эксплуатироваться покупаемый редуктор, здесь для примера тропический;
  • 3 - категория размещения редуктора, в данном примере третья, а так их имеется всего 4.
