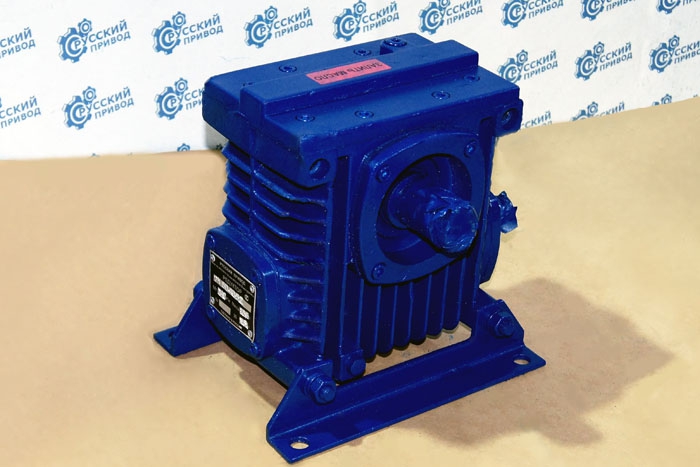

Редуктор 2Ч-80

Цена: 41 000 руб.

Редуктор 2Ч-80: назначение и сфера использования

Редуктор 2Ч-80 классифицируется как одноступенчатая приводящая конструкция червячного типа универсального назначения. Ранее подобный вариант привода маркировался редуктор РЧУ-80. Назначение такого механизма: превращение угловой скорости вращения в силу крутящего момента с одновременным снижением числа вращений исходящего вала основного оборудования, что в совокупности повышает эффективность работы агрегатов.



Следует отметить, что схожими по параметрам и принципам работы к редуктору 2Ч-80 следует назвать редуктор РЧУ-80, редуктор Ч-80 и редуктор Чс-80, что обусловлено едиными принципами работы внутреннего механизма и позволяет подобрать в срочном порядке наиболее подходящий редуктор для Вашего оборудования (при отсутствии требуемой модели).

Есть редукторы, которые по своим характеристикам близки редуктору 2Ч-80:

1. редуктор РЧУ-80;

2. редуктор Ч-80;

3. редуктор Чс-80.

Редуктор 2Ч-80: основные условия эффективной и продолжительной эксплуатации

1. Редуктор 2Ч-80 обладает конструкцией, позволяющей эффективно работать как с прямым, так и обратным направлением вращения выходящего вала оборудования.

2. Нагрузка может иметь постоянный или переменных характер, а также различной продолжительности, что, по сути, не сказывается на эффективности работы редуктора.

3. Максимальная частота вращения выходящего вала оборудования не должна превышать предела в 1800 оборотов в минуту

4. Редуктор 2Ч-80 доступен в климатическом исполнении У, Т (для категории размещения с 1 по 3), УХЛ и О (для категории размещения 4) в соответствии с действующим ГОСТ 15150-69.





Редуктор 2Ч-80: присоединительные и габаритные размеры

Редуктор 2Ч-80: присоединительные и габаритные размеры

Редуктор 2Ч-80: размеры конического входного вала

Редуктор 2Ч-80: размеры конического входного вала

Редуктор 2Ч-80: размеры выходного вала

Редуктор 2Ч-80: размеры выходного вала

Редуктор 2Ч-80: варианты сборки редукторов

Редуктор 2Ч-80: варианты сборки редукторов

Редуктор 2Ч-80: варианты расположения червячной пары

Редуктор 2Ч-80: варианты расположения червячной пары

Редуктор 2Ч-80: варианты расположения лап по плоскостям

Редуктор 2Ч-80: варианты расположения лап по плоскостям

Редуктор 2Ч-80: технические характеристики

U ном. редуктор 2Ч-80 Обозначение
U фак. 1500 об/мин.
Мт Н.м η
8 7,75 210 0,9 Редуктор 2Ч-80-8
10 10 190 0,89 Редуктор 2Ч-80-10
12,5 12,25 200 0,88 Редуктор 2Ч-80-12,5
16 15,5 210 0,85 Редуктор 2Ч-80-16
20 20 210 0,83 Редуктор 2Ч-80-20
25 25,5 210 0,82 Редуктор 2Ч-80-25
31,5 31 260 0,77 Редуктор 2Ч-80-31,5
40 39 240 0,72 Редуктор 2Ч-80-40
50 51 240 0,71 Редуктор 2Ч-80-50
63 64 200 0,64 Редуктор 2Ч-80-63
80 83 170 0,61 Редуктор 2Ч-80-80



Масса редуктора 2Ч-80 равна 18,6 кг, а объём заливаемого масла при этом 0,5-1 л.

Редуктор 2Ч-80: пример условного обозначения при оформлении заказа:

Редуктор 2Ч80-40-53-2-У2 С, где:

  • - обозначение типа выбранного редуктора;
  • 80 - межосевое расстояние редуктора, который выбран;
  • 40 - его номинальное передаточное число;
  • 53 - исполнение по варианту сборки, соответствующее ГОСТ 20373-80;
  • 2 - исполнение редуктора по схеме расположения червячной пары;
  • У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
  • С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.
