Редуктор Чг-100
Редуктор Чг-100: особенности данного типа приводов
Редуктор Чг-100 представляет собой модель, которая по своему типу относится к редукторам, имеющим общее назначение. Редукторы Чг-100 - это глобоидные приводы, а именно число "80" в маркировке обозначает то, что расстояние, которое считается межосевым, равно 80 миллиметрам. Использовать редуктор Чг-100 всегда можно в тех районах, отличающихся умеренным климатом, возможна также работа с данным редуктором и в сухом и тропическом климате, однако обязательно важно выбрать правильное исполнение именно для вашего редуктора Чг-100, так как для умеренного это исполнение "У", а для остальных исполнение "Т". Что же касается категории размещения редуктора Чг-100, можно осказать, что она может быть любая от 1 до 4 по ГОСТ 15150-69.

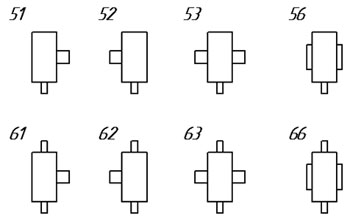

Редуктор Чг-100: схемы сборки
Ниже приведем все возможные вариаты сборки для редуктора Чг-100:
Разновидности редукторов Чг и их технические характеристики: номинальные радиальные нагрузки, приложенные в середине посадочной части конца тихоходного вала, массы
| Типоразмер редуктора | Радиальная нагрузка, Н | Масса, кг. |
| редуктор Чг-80 | 4350 | 30 |
| редуктор Чг-100 | 6100 | 49 |
| редуктор Чг-125 | 8560 | 86 |
Технические характеристики редукторов типа Чг: корректированный уровень звуковой мощности, дБа (не более 73)
| Типоразмер | Передаточное число | Частота вращения входного вала, об/мин | ||||||||||
| 750 | 1000 | 1500 | ||||||||||
| мощность на входном валу, кВт | момент на выходном валу, Н.м | η | мощность на входном валу, кВт | момент на выходном валу, Н.м | η | мощность на входном валу, кВт | момент на выходном валу, Н.м | η | ||||
| редуктор Чг-80 | 10 12,5 16 20 25 31,5 40 50 63 |
3,75 3,62 2,86 2,48 2,04 1,78 1,32 0,89 0,67 |
400 475 476 508 508 540 492 397 349 |
0,82 0,81 0,80 0,79 0,77 0,74 0,72 0,69 0,63 |
4,02 3,75 3,55 3,15 2,48 2,18 1,65 1,05 0,73 |
325 375 450 492 476 508 476 365 302 |
0,83 0,82 0,81 0,80 0,79 0,76 0,74 0,71 0,67 |
5,05 4,45 3,84 3,46 3,15 2,32 1,75 1,25 0,90 |
275 300 333 365 412 380 350 300 260 |
0,84 0,83 0,82 0,81 0,81 0,80 0,77 0,74 0,69 |
||
| редуктор Чг-100 | 10 12,5 16 20 25 31,5 40 50 63 |
5,95 5,57 4,84 4,16 3,26 2,68 2,02 1,45 1,14 |
650 750 825 873 825 825 762 651 603 |
0,84 0,83 0,82 0,81 0,78 0,75 0,73 0,69 0,65 |
6,35 5,88 5,50 4,96 4,06 3,38 2,50 1,75 1,09 |
600 600 714 794 794 809 730 619 508 |
0,84 0,84 0,83 0,82 0,80 0,78 0,75 0,72 0,68 |
8,05 7,25 6,88 6,50 5,60 4,80 3,53 2,48 1,68 |
450 500 600 700 746 794 714 603 492 |
0,86 0,85 0,48 0,83 0,82 0,81 0,78 0,75 0,71 |
||
| редуктор Чг-125 | 10 12,5 16 20 25 31,5 40 50 63 |
9,5 9,0 8,4 7,5 6,20 4,77 3,72 2,86 2,18 |
1050 1225 1450 1600 1587 1492 1428 1302 1190 |
0,85 0,84 0,83 0,82 0,78 0,76 0,74 0,70 0,66 |
9,86 9,44 8,80 8,36 7,62 6,10 4,72 3,45 2,60 |
825 975 1150 1350 1510 1460 1398 1238 1110 |
0,86 0,85 0,84 0,83 0,81 0,78 0,76 0,73 0,70 |
12,7 11,7 10,8 10,1 9,54 8,5 6,5 4,77 3,68 |
725 825 975 1125 1300 1428 1350 1190 1080 |
0,88 0,87 0,87 0,86 0,84 0,82 0,80 0,77 0,72 |
||

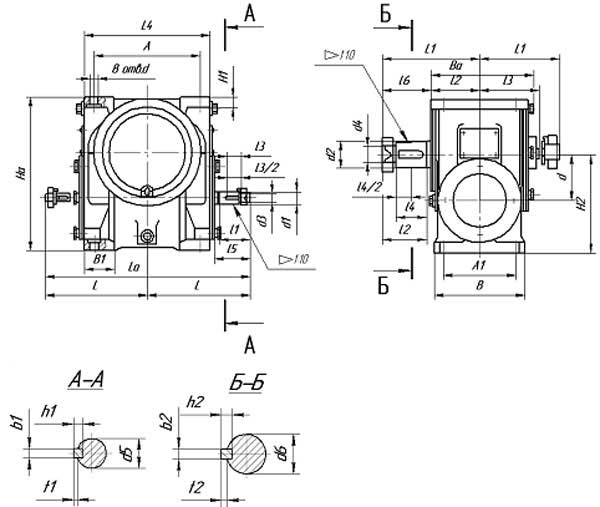

Редуктор Чг-100: габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B2 | H | H1 | H2 |
| измерения в миллиметрах | |||||||||||||||
| редуктор Чг-80 | 300 | 185 | 190 | 160 | 70 | 95 | 85 | 100 | 185 | 150 | 120 | 280 | 250 | 160 | 15 |
| редуктор Чг-100 | 350 | 210 | 240 | 200 | 70 | 105 | 120 | 110 | 225 | 175 | 140 | 332 | 312 | 200 | 18 |
| редуктор Чг-125 | 405 | 245 | 270 | 230 | 90 | 120 | 120 | 125 | 230 | 200 | 160 | 350 | 425 | 265 | 22 |
| Типоразмер редуктора | l1 | l2 | l3 | l4 | d | d1 | d2 | d3 | d4 | d5m6 | d6m6 | b1 | b2 | t | t1 |
| измерения в миллиметрах | |||||||||||||||
| редуктор Чг-80 | 60 | 80 | 42 | 58 | 14 | 28 | M16x1.5 | M20x1.5 | 25.9 | 32.4 | 35 | 5 | 6 | 5 | 6 |
| редуктор Чг-100 | 60 | 110 | 42 | 82 | 14 | 28 | M16x1.5 | M30x2 | 25.9 | 40.9 | 45 | 5 | 12 | 5 | 8 |
| редуктор Чг-125 | 80 | 110 | 58 | 82 | 18 | 32 | M20x1.5 | МЗ6хЗ | 29.1 | 50.9 | 55 | 6 | 14 | 6 | 9 |
Редуктор Чг-100: пример условного обозначения или как правильно сформировать заказ на привод
Редуктор Чг-100-25-52-У3, где:
- Чг - это тип выбранного редуктора, который будет доставлен вам;
- 100 - его межосевое расстояние, которое в данном случае для этой модели составляет 100 миллиметров;
- 25 - передаточное число редуктора Чг;
- 52 - выбранный номер схемы сборки редуктора;
- У - тип климата, в котором будет эвестись работа с вашим редуктором, здесь для примера - тропический;
- 3 - категория размещения редуктора, здесь третья, все соответствует ГОСТ 15150-69.
