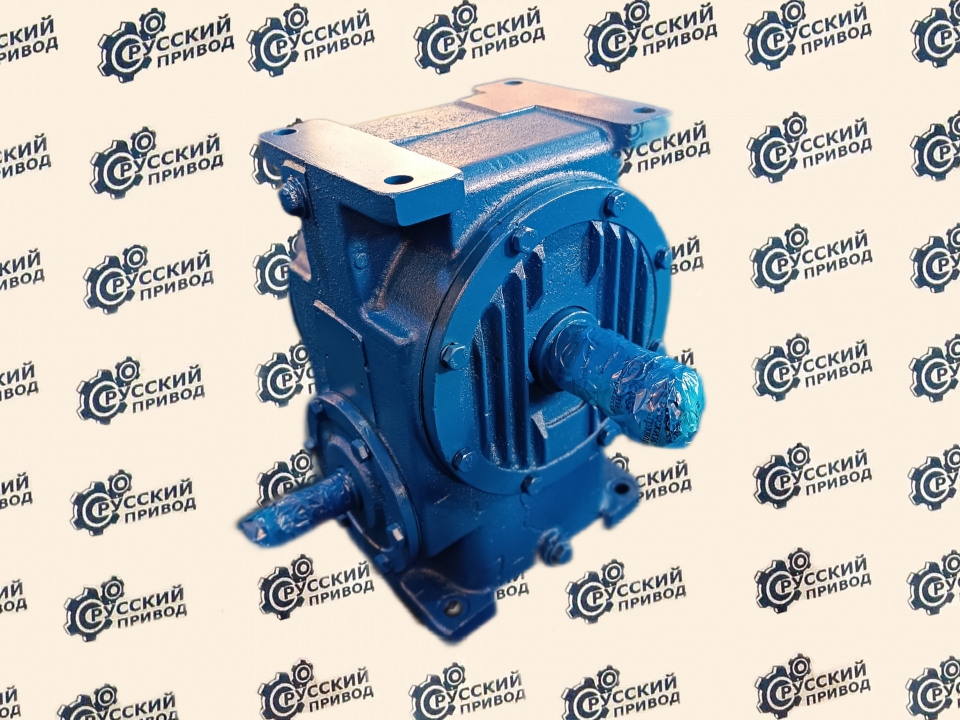

Редуктор Чг-125

Цена: 91 300 руб.

Редуктор Чг-125: назначение и сфера применения

Редуктор Чг-125 имеет отношение к группе редукторов одноступенчатых, при этом он отличается червячной глобоидной передачей. Межосевое расстояние для редуктора Чг-125 равно 125 миллиметрам.

Редуктор Чг-125 имеет цельный чугунный корпус, который имеет чугунные лапы, именно они обеспечивают универсальное расположение редуктора в любом пространстве. Червяк у редуктора Чг-125 расположен на радиально-упорных подшипниках, а червячное колесо через выходной вал - на конических роликовых. В зависимости от того, как расположен редуктор Чг-125, его смазка передачи обеспечивается путем окунания, или же за счет создания масленного тумана. Обязательно обеспечена герметичность корпуса редуктора там, где установлены крышки, производится хэто путем армированных резиновых манжетов.

Редуктор ЧГ-125: условия применения

1. Нагрузка, возлагаемая на редуктор Чг-125 может быть и постоянной, и переменной, направление может меняться (реверсивное) или быть в одну сторону;

2. Работа рассматриваемого редуктора может вестись в режиме "стоп - старт" или же до 24 часов;

3. Вращение может происходить в любую из сторон;

4. Частота вращения быстроходного вала редутора Чг-125 не долэна превышать 1800 об/мин;

5. Атмосферные условия могут быть двух типов - I и II по ГОСТ 15150-69, а запыленность воздуха не более 10 мг/м3 ;

6. Климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Редуктор ЧГ-125: варианты сборки

Редуктор ЧГ-125: варианты расположения червячной пары

Редуктор Чг-125: условное обозначение при оформлении заказа

Редуктор Чг-125-40-52-У1, где:

Чг - обозначает, что тип выбираемого редуктора червячный глобоидный;
125 - межосевое расстояние данного редуктора в миллиметрах;
40 - номинально передаточное число;
52 - вариант исполнения сборки;
У1 - климатическое исполнение и категория размещения.

Передаточное число	Частота вращения входного вала, об/мин
	750			1000			1500
	Мощность на вход. кВт	Момент на вых. валу Н.м	η	Мощность на вход. кВт	Момент на вых. валу Н.м	η	Мощность на вход. кВт	Момент на вых. валу Н.м	η
10	9,5	1050	0,85	9,86	825	0,86	12,7	725	0,88
12,5	9	1225	0,84	9,44	975	0,85	11,7	825	0,87
16	8,4	1450	0,83	8,8	1150	0,84	10,8	975	0,87
20	7,5	1600	0,82	8,36	1350	0,83	10,1	1125	0,86
25	6,2	1587	0,78	7,62	1510	0,81	9,54	1300	0,84
31,5	4,77	1492	0,76	6,1	1460	0,78	8,5	1428	0,82
40	3,72	1428	0,74	4,72	1398	0,76	6,5	1350	0,8
50	2,86	1302	0,7	3,45	1238	0,73	4,77	1190	0,77
63	2,18	1190	0,66	2,6	1110	0,7	3,68	1080	0,72
Радиальная нагрузка, Н	8560
Масса, кг	86
Корректированный уровень звуковой мощности, дБА, не более	73

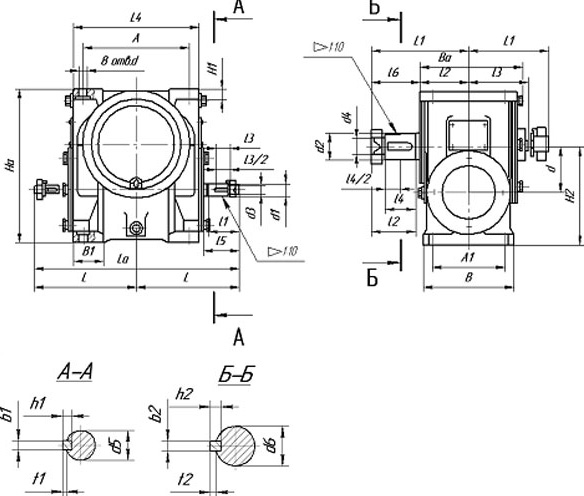

Редуктор Чг-125: габаритные и присоединительные размеры


Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	B	B₁	B₂	H	H₁	H₂
Типоразмер редуктора	405	245	270	230	90	120	120	125	230	200	160	350	425	265	22
редуктор Чг-125	l₁	l₂	l₃	l₄	d	d₁	d₂	d₃	d₄	d₅m6	d₆m6	b₁	b₂	t	t₁
редуктор Чг-125	80	110	58	82	18	32	M20x1.5	МЗ6хЗ	29,1	50.9	55	6	14	6	9
