Редуктор Чг-80

Цена: 42 600 руб.

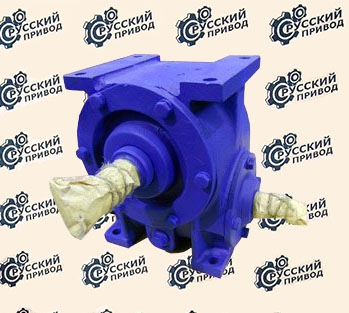

Редуктор Чг-80: тип, особенности исполнения

Редуктор Чг-80 по своему типу относится к приводам, которые имеют общее назначение и считаются глобоидными. Число "80" в маркировке обозначает то расстояние, которое для этой модели является межосевым и измеряется в миллиметрах. Применять редуктор Чг-80 возможно в тех районах, где преобладает умеренный климат, либо же сухой или тропический влажны, для умеренного есть исполнение данного редуктора "У", а для остальных исполнение "Т". А относительно категории размещения можно отметить, что это может быть любая от 1 до 4 по ГОСТ 15150-69.

Редуктор Чг-80: возможные схемы сборки

На схеме можно ознакомиться с теми схемами сборки, которые есть для редуктора Чг-80:

Редуктор Чг-80: возможные схемы сборки

Технические характеристики редукторов типа Чг: номинальные радиальные нагрузки, приложенные в середине посадочной части конца тихоходного вала, и их массы

Типоразмер редуктора	Радиальная нагрузка, Н	Масса, кг.
редуктор Чг-80	4350	30
редуктор Чг-100	6100	49
редуктор Чг-125	8560	86

Технические характеристики редукторов типа Чг: корректированный уровень звуковой мощности, дБа (не более 73)

Типоразмер	Передаточное число	Частота вращения входного вала, об/мин
		750				1000			1500
		мощность на входном валу, кВт	момент на выходном валу, Н.м		η	мощность на входном валу, кВт	момент на выходном валу, Н.м	η	мощность на входном валу, кВт	момент на выходном валу, Н.м	η
редуктор Чг-80	10 12,5 16 20 25 31,5 40 50 63	3,75 3,62 2,86 2,48 2,04 1,78 1,32 0,89 0,67	400 475 476 508 508 540 492 397 349		0,82 0,81 0,80 0,79 0,77 0,74 0,72 0,69 0,63	4,02 3,75 3,55 3,15 2,48 2,18 1,65 1,05 0,73	325 375 450 492 476 508 476 365 302	0,83 0,82 0,81 0,80 0,79 0,76 0,74 0,71 0,67	5,05 4,45 3,84 3,46 3,15 2,32 1,75 1,25 0,90	275 300 333 365 412 380 350 300 260	0,84 0,83 0,82 0,81 0,81 0,80 0,77 0,74 0,69
редуктор Чг-100	10 12,5 16 20 25 31,5 40 50 63	5,95 5,57 4,84 4,16 3,26 2,68 2,02 1,45 1,14	650 750 825 873 825 825 762 651 603	0,84 0,83 0,82 0,81 0,78 0,75 0,73 0,69 0,65		6,35 5,88 5,50 4,96 4,06 3,38 2,50 1,75 1,09	600 600 714 794 794 809 730 619 508	0,84 0,84 0,83 0,82 0,80 0,78 0,75 0,72 0,68	8,05 7,25 6,88 6,50 5,60 4,80 3,53 2,48 1,68	450 500 600 700 746 794 714 603 492		0,86 0,85 0,48 0,83 0,82 0,81 0,78 0,75 0,71
редуктор Чг-125	10 12,5 16 20 25 31,5 40 50 63	9,5 9,0 8,4 7,5 6,20 4,77 3,72 2,86 2,18	1050 1225 1450 1600 1587 1492 1428 1302 1190	0,85 0,84 0,83 0,82 0,78 0,76 0,74 0,70 0,66		9,86 9,44 8,80 8,36 7,62 6,10 4,72 3,45 2,60	825 975 1150 1350 1510 1460 1398 1238 1110	0,86 0,85 0,84 0,83 0,81 0,78 0,76 0,73 0,70	12,7 11,7 10,8 10,1 9,54 8,5 6,5 4,77 3,68	725 825 975 1125 1300 1428 1350 1190 1080		0,88 0,87 0,87 0,86 0,84 0,82 0,80 0,77 0,72

Редуктор Чг-80: габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	B	B₁	B₂	H	H₁	H₂
	*измерения в миллиметрах*
редуктор Чг-80	300	185	190	160	70	95	85	100	185	150	120	280	250	160	15
редуктор Чг-100	350	210	240	200	70	105	120	110	225	175	140	332	312	200	18
редуктор Чг-125	405	245	270	230	90	120	120	125	230	200	160	350	425	265	22

Типоразмер редуктора	l₁	l₂	l₃	l₄	d	d₁	d₂	d₃	d₄	d₅m6	d₆m6	b₁	b₂	t	t₁
Типоразмер редуктора	измерения в миллиметрах
редуктор Чг-80	60	80	42	58	14	28	M16x1.5	M20x1.5	25.9	32.4	35	5	6	5	6
редуктор Чг-100	60	110	42	82	14	28	M16x1.5	M30x2	25.9	40.9	45	5	12	5	8
редуктор Чг-125	80	110	58	82	18	32	M20x1.5	МЗ6хЗ	29.1	50.9	55	6	14	6	9

Редуктор Чг-80: условное обозначение, используемое при оформлении заказа на редуктор

Редуктор Чг-80-25-52-У3, где:

Чг - эти буквы значат то, что выбран для оформления заказа именно редуктор типа Чг;
80 - межосевое расстояние этого привода составляет 80 миллиметров;
25 - передаточное число редуктора Чг, выбранное к заказу;
52 - конкретный номер схемы сборки редуктора;
У - тип климата, в котором будет эксплуатироваться покупаемый редуктор, здесь для примера используется тропический;
3 - категория размещения редуктора, здесь третья, все соответствует ГОСТ 15150-69.
