Редуктор типа DRW

Цена:цена по запросу

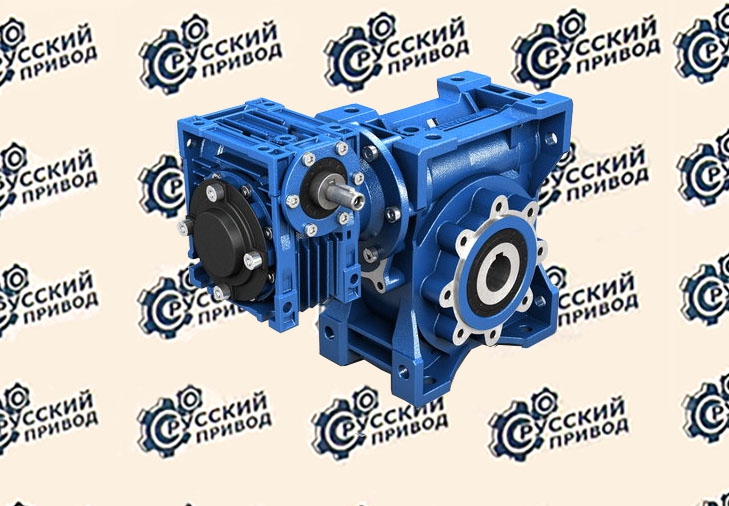

Редуктор типа DRW представляет собой комбинированный червячный мотор-редуктор.

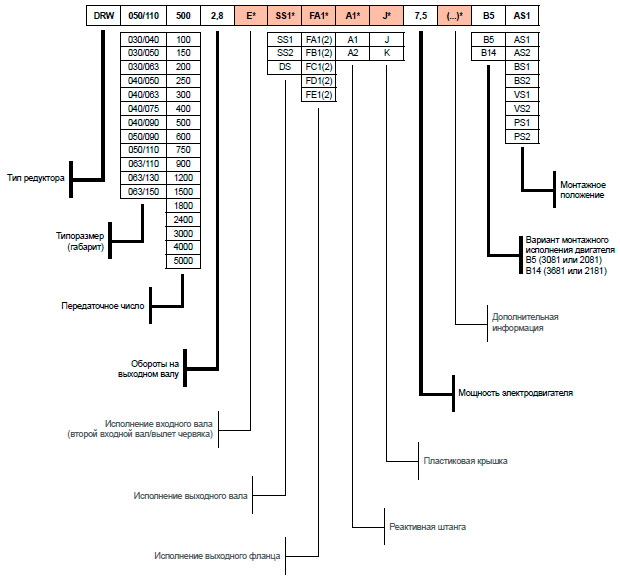

Редуктор типа DRW: условное обозначение

Редуктор типа DRW

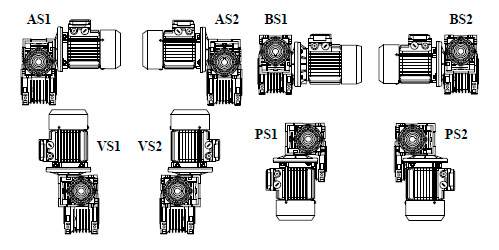

Редуктор типа DRW: монтажные позиции

Редуктор типа DRW

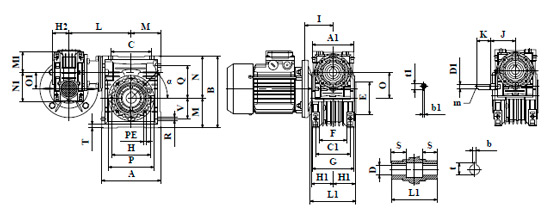

Редуктор типа DRW: габаритно-присоединительные размеры

Редуктор типа DRW

DRW A A1 B C C1 D(*) O1 E F G H
030/040 100 80 121,5 70 60 18
(19)		 9 60 43 71 75
030/050 120 80 144 80 70 25
(24)		 9 70 49 85 85
030/063 144 80 74 100 85 25
(28)		 9 80 67 103 95
040/075 172 100 205 120 90 28
(35)		 11 95 72 112 115
040/090 206 100 238 140 100 35
(38)		 11 110 74 130 130
050/110 255 120 295 170 115 42 14 130 - 144 165
063/130 293 144 335 200 120 45 19 180 - 155 215

DRW H H1 H2 I J K L L1 M M1 N
030/040 75 36,5 29 55 51 20 120 78 50 40 71,5
030/050 85 43,5 29 55 51 20 130 92 60 40 84
030/063 95 53 29 55 51 20 145 112 72 40 102
040/075 115 57 36,5 70 60 23 165 120 86 50 119
040/090 130 67 36,5 70 60 23 182 140 103 50 135
050/110 165 74 43,5 80 74 30 225 155 127,5 60 167,5
063/130 215 81 53 95 90 40 245 170 146,5 72 187,5

DRW N1 O O1 P Q R S T V
030/040 57 40 30 87 55 6,5 26 6,5 35
030/050 57 50 30 100 64 8,5 30 7 40
030/063 57 63 30 110 80 8,5 36 8 50
040/075 71,5 75 40 140 93 11 40 10 60
040/090 71,5 90 40 160 102 13 45 11 70
050/110 84 110 50 200 125 14 50 14 85
063/130 102 130 63 250 140 16 60 15 100

DRW PE α b b1 t t1 m Масса,кг
030/040 M6x8(n=4) 45° 6(6) 3 20,8(21,8) 10,2 - 3,9
030/050 M8x10(n=4) 45° 8(8) 3 28,3(27,3) 10,2 - 5,0
030/063 M8x14(n=8) 45° 8(8) 3 28,3(31,3) 10,2 - 7,8
040/075 M8x14(n=8) 45° 8(10) 4 31,3(38,3) 12,5 - 12,0
040/090 M10x18(n=8) 45° 10 4 38,3(41,3) 12,5 - 16,0
050/110 M10x18(n=8) 45° 12 5 45,3 16,0 Мб 47,0
063/130 M12x21(n=8) 45° 14 6 48,3 21,5 Мб 66,0

* - спец. исполнение вала

Редуктор типа DRW: допустимые конфигурации редукторных частей

Редуктор типа DRW

l DRW l1 l2
100 030/040 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 20 25
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 50 80
5000 50 100
100 030/050 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 10 50
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 50 80
5000 50 100

l DRW l1 l2
100 040/050 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 50 10
600 20 30
750 25 30
900 60 15
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 60 50
5000 100 100
100 030/063 10 10
150 10 15
200 10 20
250 10 25
300 7,5 40
400 10 40
500 10 50
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 50 100

l DRW l1 l2
100 040/063 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 20 25
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 80
100 030/075 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 10 50
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 50
l DRW l1 l2
100 040/090 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 10 50
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 80
100 050/090 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 20 25
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 50

l DRW l1 l2
100 050/110 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 20 25
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 80
100 063/110 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 20 25
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 50

l DRW l1 l2
100 063/130 10 10
150 10 15
200 10 20
250 10 25
300 10 30
400 10 40
500 10 50
600 20 30
750 25 30
900 30 30
1200 40 30
1500 50 30
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 80
150 063/150 7,5 20
200 10 20
250 10 25
300 15 20
400 10 40
500 10 50
600 15 40
750 15 50
900 30 30
1200 30 40
1800 60 30
2400 60 40
3000 60 50
4000 80 50
5000 100 50
