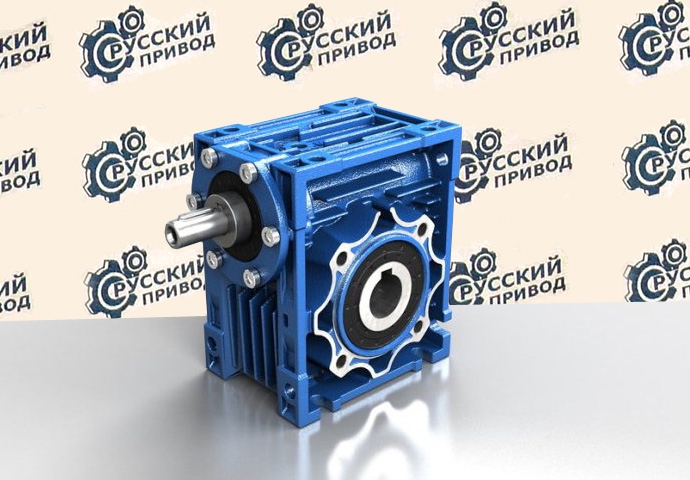

Редукторная часть NMRW

Цена: цена по запросу

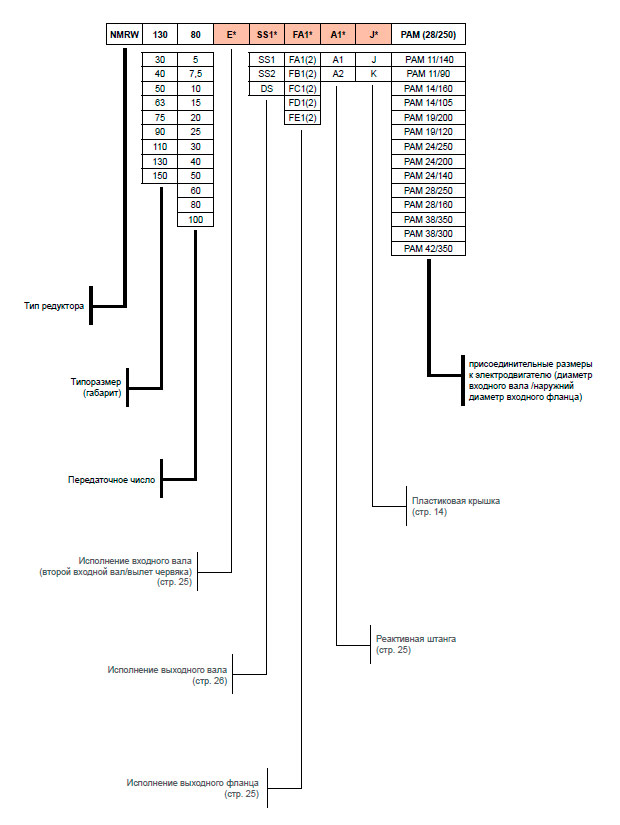

Редукторная часть NMRW: условное обозначение

* - означает, что если такого модуля или же такой детали нет, то в условном обозначении ничего не должно быть указано.

Редукторная часть NMRW

Редукторная часть NMRW: примеры обозначения исполнений

  1. Фланец выходной (слева от входного вала)
    NMRW ... - FA1, FB1, FC1, FE1, FD1
    Редукторная часть NMRW
  2. Фланец выходной (справа от входного вала)
    NMRW ... - FA2, FB2, FC2, FE2, FD2
    Редукторная часть NMRW
  3. Реактивная штанга (слева от входного вала)
    NMRW ... -А1
    Редукторная часть NMRW
  4. Реактивная штанга (справа от входного вала)
    NMRW ... -А2
    Редукторная часть NMRW
  5. Двойной входной вал
    NMRW ... -E
    Редукторная часть NMRW
  6. Вал выходной односторонний (слева от входного вала)
    NMRW ... -SS1
    Редукторная часть NMRW
  7. Вал выходной односторонний (справа от входного вала)
    NMRW ... -SS2
    Редукторная часть NMRW
  8. Вал выходной двухсторонний
    NMRW ... -DS
    Редукторная часть NMRW

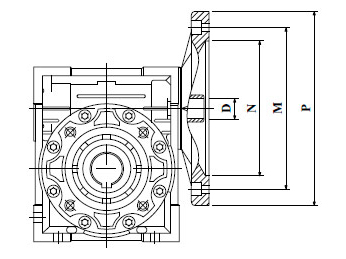

Редукторная часть NMRW: присоединительные размеры в зависимости от габарита и передаточного отношения редуктора

Редукторная часть NMRW

NMRW РАМ АИС N M P D
В5 B14 B5 B14 B5 B14 5 7,5 10 15 20 25 30 40 50 60 80 100
030 56B5/B14 80 50 100 65 120 80 9 9 9 9 9 9 9 9 9 9 9 -
63B5/B14 95 60 115 75 140 90 11 11 11 11 11 11 11 11 11 - - -
040 56B5/B14 80 50 100 65 120 80 - - - - - - - - 9 9 9 9
63B5/B14 95 60 115 75 140 90 11 11 11 11 11 11 11 11 11 11 11 11
71B5/B14 110 70 130 85 160 105 14 14 14 14 14 14 14 14 - - - -
050 63B5/B14 95 60 115 75 140 90 - - - - - - - 11 11 11 11 11
71B5/B14 110 70 130 85 160 105 14 14 14 14 14 14 14 14 14 14 14 -
80B5/B14 130 80 165 100 200 120 19 19 19 19 19 19 19 19 - - - -
063 71B5/B14 110 70 130 85 160 105 - - - - - - - 14 14 14 14 14
80B5/B14 130 80 165 100 200 120 - 19 19 19 19 19 19 19 19 19 19 19
90B5/B14 130 95 165 115 200 140 - 24 24 24 24 24 - - - - - -
050 63B5/B14 95 60 115 75 140 90 - - - - - - - 11 11 11 11 11
71B5/B14 110 70 130 85 160 105 14 14 14 14 14 14 14 14 14 14 14 -
80B5/B14 130 80 165 100 200 120 19 19 19 19 19 19 19 19 - - - -
075 71B5 110 - 130 - 160 - - - - - - - - - 14 14 14 14
80B5/B14 130 80 165 100 200 120 - - - - - - 19 19 19 19 19 19
90B5/B14 130 95 165 115 200 140 - 24 24 24 24 24 24 24 - - - -
100B5/B14 180 110 215 130 250 160 - 28 28 28 - - - - - - - -
112B5/B14 180 110 215 130 250 160 - 28 - - - - - - - - - -
090 80B5/В14 130 80 165 100 200 120 - - - - - - - - 19 19 19 19
90B5/B14 130 95 165 115 200 140 - - - - - 24 24 24 24 24 - -
100B5/B14 180 110 215 130 250 160 - 28 28 28 28 28 28 - - - - -
112B5/B14 180 110 215 130 250 160 - 28 28 28 28 - - - - - - -
110 90B5 130 - 165 - 200 - - - - - - - - - 24 24 24 24
100B5 180 - 215 - 250 - - 28 28 28 28 28 28 28 28 28 - -
112B5 180 - 215 - 250 - - 28 28 28 28 28 28 - - - - -
132B5 230 - 265 - 300 - - 38 38 38 38 - - - - - - -
130 90B5 130 - 165 - 200 - - - - - - - - - - - 24 24
100B5 180 - 215 - 250 - - - - - - - - 28 28 28 28 28
112B5 180 - 215 - 250 - - 28 28 28 28 28 28 28 28 28 - -
132B5 230 - 265 - 300 - - 38 38 38 38 38 38 38 - - - -
150 100/112B5 180 - 215 - 250 - - - - - - - - - 28 28 28 28
132B5 230 - 265 - 300 - - - - - 38 38 38 38 38 38 - -
160B5 250 - 300 - 300 - - 42 42 42 42 42 - - - - - -

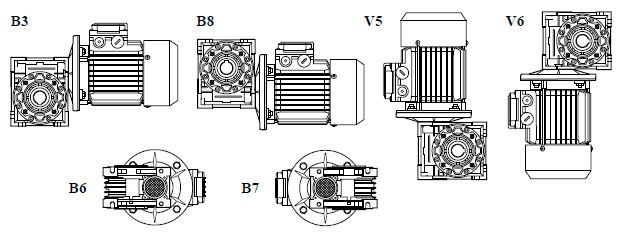

Редукторная часть NMRW: монтажные позиции

Редукторная часть NMRW

Редукторная часть NMRW: габаритно-присоединительные размеры
