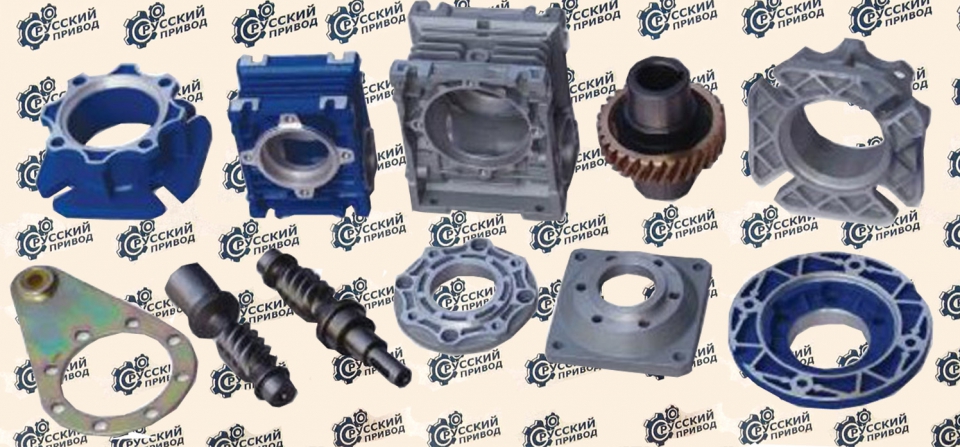

ЗИП к NMRW

Цена: цена по запросу

Дополнительные аксессуары, опции для мотор-редукторов NMRW

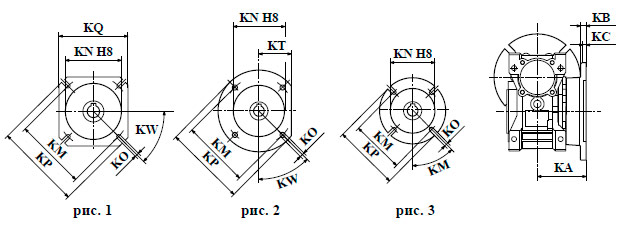

1. Выходные фланцы, их габаритно-присоединительные размеры, а также внешний вид:

ЗИП к NMRW

Внешний вид
выходного фланца		 030 040 050 063 075

ЗИП NMRW

 FA
рис.1		 KA 54,5 67 90 82 111
KB 6 7 9 10 13
KC 4 4 5 6 6
KN 50 60 70 115 130
KM 68 80min 90min 150 165
KO 6,5(n*4) 9(n*4) 11(n*4) 11(n*4) 14(n*4)
KP 80 110 125 180 200
KQ 70 95 110 142 170
KW 45° 45° 45° 45° 45°

ЗИП NMRW

 FB
рис.1		 KA - 97 120 112 90
KB - 7 9 10 13
KC - 4 5 6 6
KN - 60 70 115 110
KM - 80min 90min 150 130
KO - 9(n*4) 11(n*4) 11(n*4) 11(n*4)
KP - 110 125 180 160
KQ - 95 110 142 -
KT - - - - -
KW - 45° 45° 45° 45°

ЗИП NMRW

 FC
рис.2		 KA - 80 89 98 -
KB - 9 10 10 -
KC - 5 5 5 -
KN - 95 110 130 -
KM - 115 130 165 -
KO - 9,5(n*4) 9,5(n*4) 11(n*4) -
KP - 140 160 200 -
KT - 56 66 80 -
KW - 45° 45° 45° -

ЗИП NMRW

 FD
рис.2		 KA - 58 72 107 -
KB - 12 14,5 10 -
KC - 5 5 5 -
KN - 80 95 130 -
KM - 100 115 165 -
KO - 9(n*4) 11(n*4) 11(n*4) -
KP - 120 140 200 -
KQ - - - - -
KT - 50 60 - -
KW - 45° 45° 45° -

ЗИП NMRW

 FE
рис.3		 KA - - - 80,5 -
KB - - - 16,5 -
KC - - - 5 -
KN - - - 110 -
KM - - - 130 -
KO - - - 11(n*4) -
KP - - - 160 -
KW - - - 45° -

Внешний вид выходного
фланца		 90 110 130 150

ЗИП NMRW

 FA
рис.1		 KA 111 131 140 150
KB 13 15 15 15
KC 6 6 6 6
KN 152 170 180 180
KM 175 230 255 255
KO 14(n*4) 14(n*4) 16(n*4) 16(n*4)
KP 210 280 320 320
KQ 200 260 290 290
KW 45° 45° 22,5° 22,5°

ЗИП NMRW

 FB
рис.1		 KA 122 180 - -
KB 18 15 - -
KC 6 6 - -
KN 180 170 - -
KM 215 230 - -
KO 14(n*4) 14(n*4) - -
KP 250 280 - -
KQ - 260 - -
KT 105 - - -
KW 45° 45° - -

ЗИП NMRW

 FC
рис.2		 KA 110 - - -
KB 17 - - -
KC 6 - - -
KN 130 - - -
KM 165 - - -
KO 11(n*4) - - -
KP 200 - - -
KT - - - -
KW 45° - - -

ЗИП NMRW

 FD
рис.2		 KA 151 - - -
KB 13 - - -
KC 6 - - -
KN 152 - - -
KM 175 - - -
KO 14(n*4) - - -
KP 210 - - -
KQ 200 - - -
KT - - - -
KW 45° - - -

ЗИП NMRW

 FE
рис.3		 KA - - - -
KB - - - -
KC - - - -
KN - - - -
KM - - - -
KO - - - -
KP - - - -
KW - - - -

2. Размеры выходного вала

Редукторная часть NMRW

Типоразмер d(h6) T T1 L1 Z Z1 m b1 t1
030 14 30 32,5 63 102 128 M6 5 16
040 18 40 43 78 128 164 M6 6 20,5
050 25 50 53,5 92 153 199 M10 8 28
063 25 50 53,5 112 173 219 M10 8 28
075 28 60 63,5 120 192 247 M10 8 31
090 35 80 84,5 140 234 309 M12 10 38
110 42 80 84,5 155 249 324 M16 12 45
130 45 80 85 170 265 340 M16 14 48,5
150 50 82 87 200 297 374 M16 14 53,5

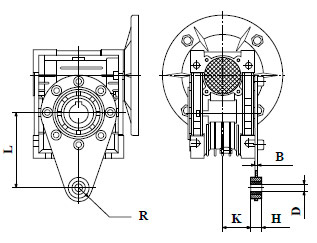

4. Размеры реактивной штанги

Редукторная часть NMRW

Типоразмер L H K D R B
030 85 14 24 8 15 4
040 100 14 31,5 10 18 4
050 100 14 38,5 10 18 4
063 150 14 49 10 18 6
075 200 25 47,5 20 30 6
090 200 25 57,5 20 30 6
110 250 30 62 25 35 6
130 250 30 69 25 35 6
150 250 30 84 25 35 6
