Редуктор ПК-6.3
Редуктор ПК-6.3: назначение и сфера применения
Редуктор ПК-6.3 имеет отношение к приводам, которые имеют свои назначением производить комплектацию ходовых тележек или же еще всяческих механизмов стрел башенных строительных кранов. Редуктор ПК-6.3 является приводом для осуществления передвижения крана ПК-6.3, но есть также и другие его исполнения - такие, как ПК-6.3П, ПК-6.3С, ПК-6.3Р, ПК-6.3Д, но все-таки именно редуктор ПК-6.3 - основной вариант.
Редуктор ПК-6.3, также как и все его исполнения, может эксплуатироваться во всеобразных машинах в качестве несколько другого механизма - "мотор-тормоз-редуктор". Такой механизм редуктора ПК-6.3ведет свою работу в повторно-кратковременном режиме функционирования с реверсом, а также пусковыми и тормозными перегрузками. Редуктор ПК-6.3 может эксплуатироваться при постоянной нагрузке на него или же переменной, если обороты двигателя установились.
Редуктор ПК-6.3: сферы использования по исполнениям
1. редуктор ПК-6.3.000 может использоваться в качестве привода, который предназначен для различных унифицированных ведущих ходовых тележек кранов;
2. редуктор ПК-6.ЗП.000 - привод, применяемый во всяческих механизмах передвижения некоторых моделей тяжелых кранов, не имеющих тормозного устройства и рамы;
3. редуктор ПК-6.3Д.000 можно встретить в применении в специализированных ходовых тележках, которые кроме того, также как и редуктор ПК-6.ЗП.000, не имеют тормозного устройства и амортизатора;
4. редуктор ППК-6.3С.000 - представляет собой привод, нужный для механизмов стрелы крана, не имеющих в своем строении амортизатора;
5. редуктор ПК-6.3Р.000 - это устройство, которое можно встретить в использовании для ремонтных, а также некоторых других целей, не предполагается наличие электродвигателя и электромагнита.
Редуктор ПК-6.3: технические характеристики
| Наименование основных параметров | Норма | ||||||||||
| редуктор ПК-6,3 | редуктор ПК-6,3 П | ||||||||||
| Передаточное число привода | 16 | 20 | 25 | 30 | 32 | 40 | 60 | 16 | 20 | 30 | 32 |
| Передаточное число глобоидного редуктора | 16 |
16, 32 |
32 | 16 | |||||||
| Передаточное число зубчатой передачи | 1,0 | 1,25 | 1,56 | 1,9 | 2, 1 |
1,25 | 1,9 | 1,0 | 1,25 | 1,9 | 2,0 |
| Номинальная мощность двигателя , кВт | 6,3 | 4,2 | 6,3 | ||||||||
| Исполнения двигателей | АИР 132 S6 MTF 111-6; MTKF 111-6 MTF 112-6; MTKF 112-6 |
АИР 132 S6* АИР 112МВ6У MT (K)F111-6 |
АИР 132 S6 MTF 111-6; MTKF 111-6 MTF 112-6; MTKF 112-6 |
||||||||
| Максимальный крутящий момент на тихоходном валу привода, Н×м | 3200 | 2500 | 3200 | ||||||||
| Крутящий момент на тихоходном валу при устанвивш.движении | 2200 | 1800 | 2200 | ||||||||
| Максимальная частота вращ.эл.двиг. мин-1 | 1000 | ||||||||||
| Максимальная частота вращ.вых.вала. мин-1 | 62,5 | ||||||||||
| К.п.д.глоб.редуктора: После приемосд.испыт. После 250 ч работы |
0,75 0,82 |
0,75 | 0,62 0,77 |
0,75 0,82 |
|||||||
| 0,62 | |||||||||||
| 0,82 | |||||||||||
| 0,77 | |||||||||||
| К.п.д. зуб.передачи | 0,97 | ||||||||||
| Масса привода, кг | 280 | 240 | |||||||||
| Наименование основных параметров | Норма | |||||||||
| редуктор ПК-6,3С | редуктор ПК-6,3 Р | |||||||||
| Передаточное число привода | 32 | 40 | 60 | 16 | 20 | 25 | 30 | 32 | 40 | 60 |
| Передаточное число глобоидного редуктора | 32 | 16 | 16, 32 | 32 | ||||||
| Передаточное число зубчатой передачи | 1,0 | 1,25 | 1,9 | 1,0 | 1,25 | 1,56 | 1,9 | 2 1 |
1,25 | 1,56 |
| Номинальная мощность Эл.двигателя , кВт | 4,2 | 6,3 | 4,2 | |||||||
| Исполнения двигателей | АИР 132 S6* АИР 112МВ6У MT (K)F111-6 |
АИР 132 S6 MTF 111-6; MTKF 111-6 MTF 112-6; MTKF 112-6 |
АИР 132 S6* АИР 112МВ6У MT (K)F111-6 |
|||||||
| Максимальный крутящий момент на тихоходном валу привода, Н×м | 2500 | 3200 | 2500 | |||||||
| Крутящий момент на тихоходном валу при устанвивш.движении | 1800 | 2200 | 1800 | |||||||
| Максимальная частота вращ.эл.двиг. мин-1 | 1000 | |||||||||
| Максимальная частота вращ.вых.вала. мин-1 | 62,5 | |||||||||
| К.п.д.глоб.редуктора: После приемосд.испыт. После 250 ч работы |
0,62 0,77 |
0,75 0,82 |
0,75 | 0,62 0,77 |
||||||
| 0,62 | ||||||||||
| 0,82 | ||||||||||
| 0,77 | ||||||||||
| К.п.д. зуб.передачи | 0,97 | |||||||||
| Масса привода, кг | 260 | 180 | ||||||||

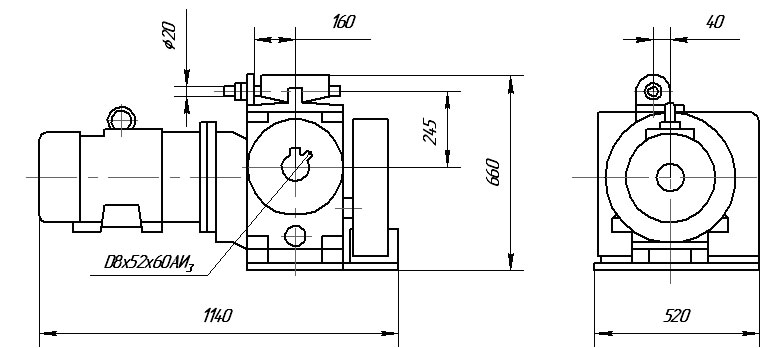

Редуктор ПК-6.3: габаритные и присоединительные размеры
Редуктор ПК-6.3: условное обозначение при формировании заказа
ПК-6,3Р-25-АИР132S6-У1, где
- ПК-6,3Р – обозначениет привода, который необходим для проведения ремонтных работ (без электродвигателя и электромагнита);
- 25 – передаточное число выбранного редуктора;
- АИР132S6 – в исполнении для присоединения электродвигателя АИР132S6;
- У1 – климатическое исполнение и категория размещения.
