Мотор-редуктор 1МЦ2У-200 (мотор-редуктор МЦ2У)

Мотор-редуктор 1МЦ2У - 200. Данный вид мотор-редуктора - это двухступенчатый цилиндрический мотор-редуктор 1МЦ2У, который сделан на основе редуктора 1Ц2У-200. Такая модернизация произошла благодаря установки на него электродвигателя. Мотор-редуктор 1МЦ2У-200 дает обеспечение рабочей частоты вращения выходного вала в пределах 8-180 об/мин.



Мотор-редуктор 1МЦ2У - 200 необходим для ведения работы в режиме S1 (по ГОСТ 183-74, работать мотор-редуктор МЦ2У может от 8 до 24 часов в сутки, главное при этом соблюдать ниже перечисленные условия его работы:



  • - нагрузка должна быть постоянная и переменная, в одну сторону и реверсивная;
  • - вращение валов может быть в любую сторону;
  • - внешняя среда не агрессивная, не взрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  • - климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Мотор-редуктор МЦ2У может работать на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • - работа при стандартном напряжении 380 В и частоте тока 50...60 Гц. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

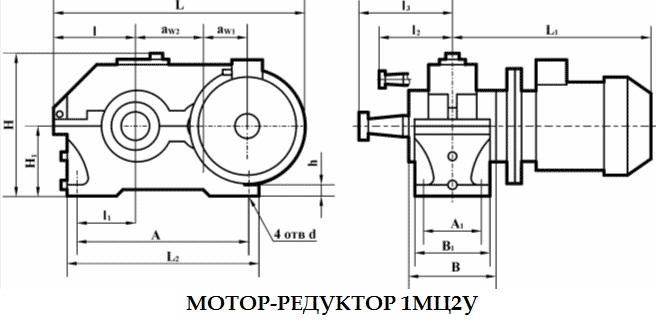

Мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У: габаритные и присоединительные размеры

Мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У
Частота вращения выходного вала, об/мин aw1 aw2 L, не более L1, не более H H1 L2 I I1 I2 I3 A A1 d B B1 h
180;140;112; 90;71;56 125 200 743 758 425 212 580 243 165 212 280 515 165 24 243 230 30
45; 35,5; 28; 22,5; 18 743 610

Мотор-редуктор МЦ2У имеет модель, которая относит его к цилиндрическим двухступенчатым мотор-редукторам вида 1МЦ2У, причем привод этот электромеханический, применение у него общее. Мотор-редуктор 1МЦ2У может устанавливаться на совершенно разнообразное станочное, обрабатывающее, а также некоторое другое оборудование. Мотор-редуктор 1МЦ2У объединяет в себе электродвигатель, который имеет именно ту мощность, которую требует заказчик, и редуктор 1Ц2У-200. Данный мотор-редуктор предоставляет возможность получать скорости вращения, а также крутящие моменты в достаточно широких пределах. Абсолютно каждая характеристика выходного вала мотор-редуктора 1МЦ2У, а также его модификации совершенно соответствуют редукторам. Отметим также, что данный мотор-редуктор имеет значительный КПД.

Размеры конических валав мотор-редуктора 1МЦ2У - 200

Мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У
Тип Вал d d2 l l1 b t
1МЦ2У-200 быстроходный 30 M20x1,5 80 58 5 3
тихоходный 70 M48x3,0 140 105 18 7

Размеры выходного вала в виде зубчатой муфты: мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У

Мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У
Тип m z b L L1, не менее k В d d1
1МЦ2У-200 5 40 25 55 32 22 50 80 F7 105 F7



Мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У

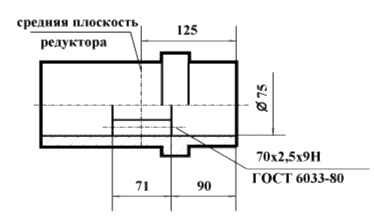

Полый вал мотор-редуктора 1МЦ2У-200.

Технические характеристики мотор-редуктора 1МЦ2У-200

Типоразмер мотор-редуктора Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Нм Допускаемая радиальная консольная нагрузка на выходном валу, Н
1МЦ2У-200 180 918 12500
140 1107
112 1370
90 1883
71 2271
1842
56 2347
1727
45 2189
1502
35,5 1861
1778
28 2254
1653
22,5 2047
1603
18 1986



Электродвигатель КПД Масса мотор -редуктора, не более, кг
Типоразмер Мощность, кВт
5A160M4 18 0,87 295
5А160S4 15 0,86 285
АИР132М4 11 0,85 247
АИР132S4 7,5 0,84 234
АИР132М6 7,5 0,82 245
АИР132S6 5,5 0,82 233
АИР132S8 4 0,8 233



Отметим, что: когда мотор-редуктор 1МЦ2У (мотор-редуктор МЦ2У) работает в реверсивном режиме, крутящие моменты на выходном валу должны быть уменьшены на 30%.

Варианты сборки мотор-редуктора 1МЦ2У - 200.

Мотор-редуктор 1МЦ2У, мотор-редуктор МЦ2У
Примечания: Допускаемая радиальная консольная нагрузка на выходном валу для мотор редукторов с вариантами сборки 13, 23, 34; 35 должна быть уменьшена на 50 %;

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Мотор-редуктор 1МЦ2У-200-18-4-14 У3, где

  • 1МЦ2У - мотор-редуктор цилиндрический двухступенчатый
  • 200 - межосевое расстояние тихоходной ступени, мм
  • 18 - обороты на выходном валу, об/мин
  • 4 - мощность электродвигателя, кВт
  • 14 - вариант сборки
  • У3 - климатическое исполнение и размещение

Отметим, что по желанию заказчика мы можем укомплектовать мотор-редуктор 1МЦ2У электродвигателем с встроенным электромагнитным тормозом и электродвигателяем взрывозащищенного исполнения.
