Мотор-редуктор 4МЦ2С-100

Цена: от 78 000 руб.

Мотор-редуктор 4МЦ2С-100 (мотор-редуктор 1МЦ2С-100, мотор-редуктор МЦ2С-100): тип и варианты модификаций

Мотор-редуктор 4МЦ2С-100 (мотор-редуктор 1МЦ2С-100, мотор-редуктор МЦ2С-100 - также имеют отношение к данному типу мотор-редукторов) относят к цилиндрическим двухступенчатым соосным мотор-редукторам, которые считаются электромеханическими приводами для достаточно широкого общепромышленного использования.

Мотор-редуктор 4МЦ2С-100 (мотор-редуктор 1МЦ2С-100, мотор-редуктор МЦ2С-100): варианты обозначения взависимости от модификации:

1. мотор-редуктор МЦ2С-100;



2. мотор-редуктор 1МЦ2С-100;



3. мотор-редуктор 1МЦ2С-100Н;



4. мотор-редуктор 4МЦ2С-100.

Мотор-редуктор 4МЦ2С-100 (мотор-редуктор 1МЦ2С-100, мотор-редуктор МЦ2С-100): условия применения

1. Работа с мотор-редуктором 4МЦ2С-100 может вестись от сети переменного тока, частота которой 50 или же 60 Гц;



2. Режим работы при этом может быть разнообразным - как продолжительным, так и с небольшими промежутками работы, то есть можно эскплуатировать мотор-редуктор 4МЦ2С-100 от 8 до 24 часов в сутки;



3. Выходной вал имеет свойство вести вращение в любую сторону;



4. Внешняя среда для правильной работы мотор редуктора 4МЦ2С-100 должна быть неагрессивной, невзрывоопасной и при этом содержание непроводящей пыли не может превышать 10 мг/м3;



5. Климатическое исполнение для данных типов редуктора может быть  - У, с категорией размещения 3 (то есть температура окружающего воздуха может доходить от минус 40 градусов Цельсия до плюс 40, работа с приводам предполагается в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий) или же климатическое исполнение - Т2 (температура окружающей среды от -10 градусов по Цельсию до +45 градусов, использование под навесом или в помещениях);



6. Высота над уровнем моря для комфортной работы с мотор-редуктором 4МЦ2С-100 может достигать до 1000 м, но не выше;



***Важное примечание: эксплуатация мотор-редуктора 4МЦ2С-100 (мотор-редуктор 1МЦ2С-100, мотор-редуктор МЦ2С-100)в грузоподъемных механизмах исключено.

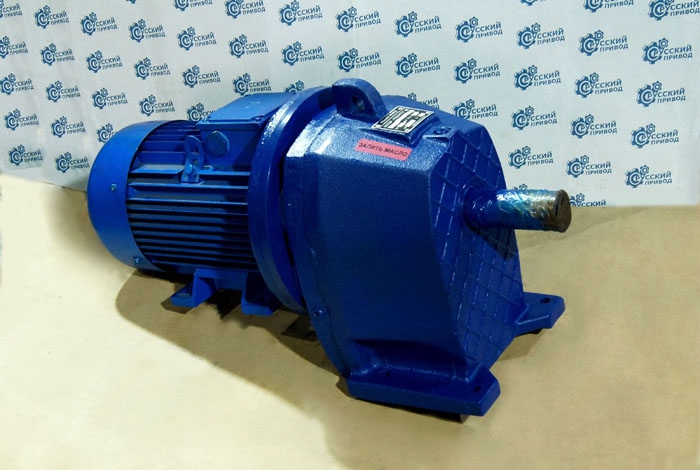

Мотор-редуктор 4МЦ2С-100: исполнение на лапах

Мотор-редуктор 4МЦ2С-100: исполнение на лапах

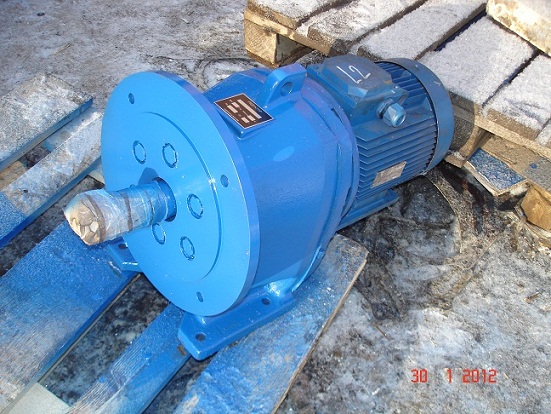

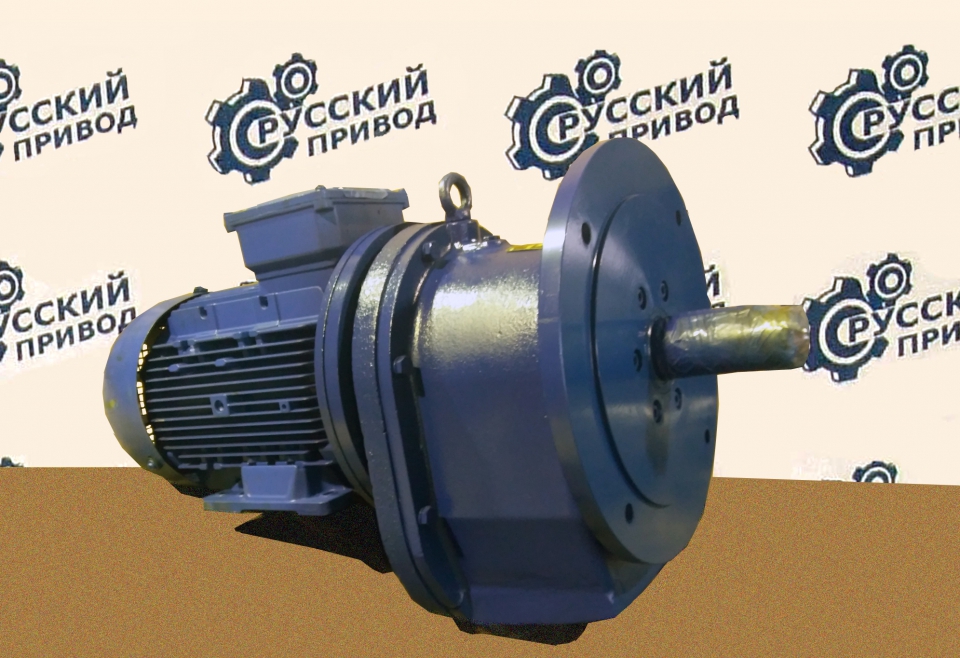

Мотор-редуктор 1МЦ2С-100: фланцевое исполнение

Мотор-редуктор 1МЦ2С-100: фланцевое исполнение

Мотор-редуктор МЦ2С-100: габаритные и присоединительные размеры

Мотор-редуктор МЦ2С-100: габаритные и присоединительные размеры



мотор-редуктор 4МЦ2С-100 Тип электродвигателя L H В h1 A A1 E G d h К
100L8; 100L6; 100L4 675 380 270 2120,5 1301 2101 270 350 14 22 195
112МА6; 112М4; 112М2 695 400 280
100S4 645 380 270

Мотор-редуктор 1МЦ2С-100: габаритные и присоединительные размеры для фланцевого исполнения

мотор-редуктор МЦ2С-100 Тип электродвигателя L H В h1 A С R P d h К S
100L8; 100L6; 100L4 675 380 270 212 230JS 275 270 350 14 14 190 115
112МА6; 112М4; 112М2 695 400 280
100S4 645 380 270

Мотор-редуктор МЦ2С-100: варианты исполнения выходного вала

Конический выхоной вал

мотор-редуктор МЦ2С



Цилиндрический выхоной вал

мотор-редуктор МЦ2С

Мотор-редуктор 4МЦ2С-100: размеры выходного вала

мотор-редуктор 4МЦ2С-100 d1 d2 d3 L L1 b t n m
45 М30х2-8g 45k6 110 82 12 23,45 14 48,5

Мотор-редуктор МЦ2С-100: монтажное исполнение

Мотор-редуктор МЦ2С-100: монтажное исполнение

Мотор-редуктор МЦ2С-100: технические характеристики

Типоразмер Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, H*м Радиальная консольная нагрузка на конце тихоходного вала, Н Обозначение
мотор-редуктор МЦ2С-100 28 445 5300 мотор-редуктор МЦ2С-100-28-1,5
655 6400 мотор-редуктор МЦ2С -100-28-2,2
31,5 440 5200 мотор-редуктор МЦ2С -100-31,5-1,5
35,5 555 6000 мотор-редуктор МЦ2С-100-35,5-2,2
710 6700 мотор-редуктор МЦ2С-100-35,5-3
45 440 5300 мотор-редуктор МЦ2С-100-45-2,2
595 6100 мотор-редуктор МЦ2С-100-45-3
56 505 5700 мотор-редуктор МЦ2С-100-56-3
675 6500 мотор-редуктор МЦ2С-100-56-4
71 535 5800 мотор-редуктор МЦ2С-100-71-4
710 6700 мотор-редуктор МЦ2С-100-71-5,5
90 405 5100 мотор-редуктор МЦ2С-100-90-4
545 5900 мотор-редуктор МЦ2С-100-90-5,5
112 450 5400 мотор-редуктор МЦ2С-100-112-5,5
620 6300 мотор-редуктор МЦ2С-100-112-7,5
125 375 4800 мотор-редуктор МЦ2С-100-125-5,5
537 5800 мотор-редуктор МЦ2С-100-125-7,5
140 490 5600 мотор-редуктор МЦ2С-100-140-7,5
160 445 5200 мотор-редуктор МЦ2С-100-160-7,5
224 314 4400 мотор-редуктор МЦ2С-100-224-7,5
280 244 3900 мотор-редуктор МЦ2С-100-280-7,5



Масса без смазки, не более, кг Типоразмер двигателя Мощность двигателя КПД, % Обозначение
79 АИР100L8Р3 1,5 71 мотор-редуктор МЦ2С-100-28-1,5
81 АИР100L6Р3 2,2 77 мотор-редуктор МЦ2С-100-28-2,2
79 АИР100L8Р3 1,5 71 мотор-редуктор МЦ2С-100-31,5-1,5
81 АИР100L6Р3 2,2 77 мотор-редуктор МЦ2С-100-35,5-2,2
100 АИРМ112МА6Р3 3 мотор-редуктор МЦ2С-100-35,5-3
81 АИР100L6Р3 2,2 77 мотор-редуктор МЦ2С-100-45-2,2
74 АИР100S4Р3 3 78 мотор-редуктор МЦ2С-100-45-3
74 АИР100S4Р3 3 78 мотор-редуктор МЦ2С-100-56-3
81 АИР100L4Р3 4 82 мотор-редуктор МЦ2С-100-56-4
81 АИР100L4Р3 4 82 мотор-редуктор МЦ2С-100-71-4
99 АИРМ112М4Р3 5,5 83 мотор-редуктор МЦ2С-100-71-5,5
81 АИР100L4Р3 4 82 мотор-редуктор МЦ2С-100-90-4
99 АИРМ112М4Р3 5,5 83 мотор-редуктор МЦ2С-100-90-5,5
99 АИРМ112М4Р3 5,5 83 мотор-редуктор МЦ2С-100-112-5,5
100 АИРМ112М2Р3 7,5 85 мотор-редуктор МЦ2С-100-112-7,5
99 АИРМ112М4Р3 5,5 83 мотор-редуктор МЦ2С-100-125-5,5
100 АИРМ112М2Р3 7,5 85 мотор-редуктор МЦ2С-100-125-7,5
мотор-редуктор МЦ2С-100-140-7,5
мотор-редуктор МЦ2С-100-160-7,5
мотор-редуктор МЦ2С-100-224-7,5
мотор-редуктор МЦ2С-100-280-7,5

Мотор-редуктор 4МЦ2С-100 (мотор-редуктор 1МЦ2С-100, мотор-редуктор МЦ2С-100): пример условного обозначения при оформлении заказа

Мотор-редуктор 1МЦ2С-100-28-1,5-G110-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:



  • 1МЦ2С-100 - заказывается мотор-редуктор типа 1МЦ2С с межосевым расстоянием 100 мм;
  • 28 - с частотой вращения выходного вала равной 28 об/мин;
  • 1,5 - мощностью электродвигателя. 1,5 кВт;
  • G110 - вариантом размещения в пространстве G110;
  • Ц - цилиндрическим концом выходного вала Ц;
  • У - климатического исполнения У;
  • 3 - категории размещения 3;
  • 2 - категории точности 2,;
  • 380 - номинального напряжения сети переменного тока 380 В.



Отметим, что по желанию заказчика мы можем укомплектовать мотор-редуктор МЦ2С электродвигателем с встроенным электромагнитным тормозом и электродвигателяем взрывозащищенного исполнения.
