Мотор-редуктор 4МЦ2С-125
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: применение и тип
Мотор-редуктор 4МЦ2С-125 (иначе мотор-редуктор МЦ2С-125) представляет собой цилиндрический двухступенчатый соосный мотор-редуктор, который оснащается электромеханическим приводом и имеет в целом общепромышленное применение.
Мотор-редуктор 4МЦ2С-125 (1МЦ2С-125, МЦ2С-125): условия эксплуатации
1. Мотор-редуктор 4МЦ2С-125 предполагает ведение работы с ним от сети переменного тока, частота котороей составляет 50 или 60 Гц;
2. Режим работы с данным мотор-редуктором может быть достаточно продолжительным, вплоть жо 24 часов в сутки;
3. Вращение выходного вала мотор-редуктора 4МЦ2С-125 может вестись в любую сторону;
4. внешняя среда для комфортной работы данного привода жолжна быть неагрессивной, невзрывоопасной и, кроме того, отвечать требованиям по содержанию непроводящей пыли, это значение не может превышать 10 мг/м3;
5. мотор-редуктор 1МЦ2С-125 предполагает следующие климатические исполнения - У, это категория размещения 3 (то есть температура окружающего воздуха может варьироваться от минус 40 С до плюс 40 С, работа в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий); а также климатическое исполнение Т2 (температура окружающей среды от-10С до +45С, эксплуатация под навесом или в помещениях);
6. Мотор-редуктор МЦ2С-125 может работать на высоте над уровнем моря вплоть до 1000 м.
***Важное примечание: использовать данный тип мотор-редукторов нет возможности в грузоподъемных механизмах!!!

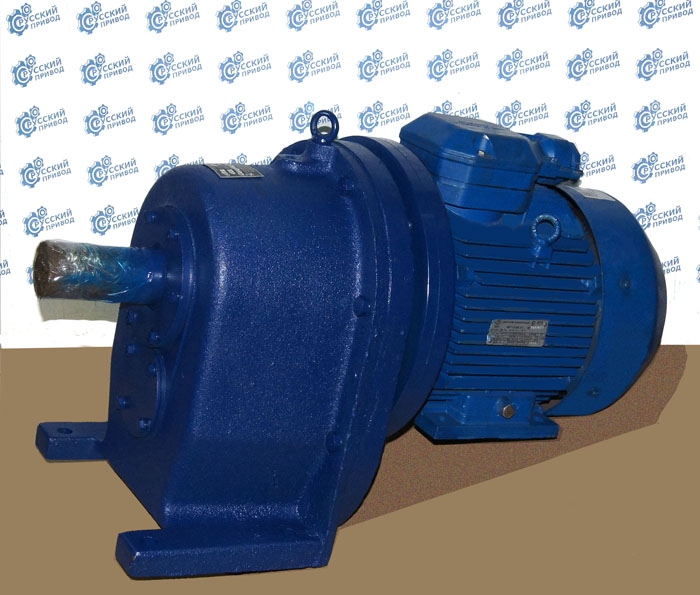

Мотор-редуктор 4МЦ2С-125: исполнение на лапах
Мотор-редуктор 1МЦ2С-125: фланцевое исполнение
Мотор-редуктор 4МЦ2С-125: габаритные и присоединительные размеры для исполнения на лапах
| Тип | Электродвигатель | L | H | В | h1 | A | A1 | E | G | d | h | К |
|
мотор-редуктор 4МЦ2С-125 |
112МА6; 112МВ6; 112М4 | 738 | 480 | 335 | 2651 | 1600,7 | 2800,7 | 105 | 25 | 19 | 28 | 235 |
| 132S6; 132S4; 132M6 | 765 | |||||||||||
| 132М4 | 814 | |||||||||||
| 132М2 | 350 | |||||||||||
| 160S4 | 870 | 520 | 335. 350 | |||||||||
| 160М4 | 910 | |||||||||||
| 160S2; 160М2 | 870 |
Мотор-редуктор 1МЦ2С-125: габаритные и присоединительные размеры для фланцевого исполнения
| Тип | Электродвигатель | L | H | В | h1 | A | С | R | P | d | h | К | S |
|
мотор-редуктор МЦ2С-125 |
112МА6; 112МВ6; 112М4 | 738 | 480 | 360 | 260 | 300js | 350 | 360 | 440 | 18 | 20 | 235 | 115 |
| 132S6; 132S4; 132M6 | 765 | 480 | |||||||||||
| 132М4 | 814 | 480 | |||||||||||
| 132М2 | 477 | ||||||||||||
| 160S4; 160S2; 160M2 | 870 | 520 | |||||||||||
| 160М4 | 910 |
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: пварианты исполнения
Мотор-редуктор 4МЦ2С-125 - конический вал
Мотор-редуктор 4МЦ2С-125 - цилиндрический выхолной вал
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: размеры выходного вала
| мотор-редуктор 4МЦ2С-125 | d1 | d2 | d3 | L | L1 | b | t | n | m |
| 55 | МЗ6х3-8g | 55k6 | 110 | 82 | 14 | 28,9 | 16 | 59 |
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: монтажное исполнение (схемы расположения)
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: технические характеристики
| Типоразмер | Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, H*м | Радиальная консольная нагрузка на конце тихоходного вала, Н | Обозначение |
| мотор-редуктор 4МЦ2С-125 | 28 | 935 | 7700 | мотор-редуктор 4МЦ2С-125-28-3 |
| 1245 | 8800 | мотор-редуктор 4МЦ2С-125-28-4 | ||
| 35,5 | 975 | 7800 | мотор-редуктор 4МЦ2С-125-35,5-4 | |
| 1340 | 9200 | мотор-редуктор 4МЦ2С-125-35,5-5,5 | ||
| 45 | 780 | 700 | мотор-редуктор 4МЦ2С-125-45-4 | |
| 1120 | 8400 | мотор-редуктор 4МЦ2С-125-45-5,5 | ||
| 56 | 880 | 7400 | мотор-редуктор 4МЦ2С-125-56-5,5 | |
| мотор-редуктор 4МЦ2С-125-56-5,5 | ||||
| 1200 | 8700 | мотор-редуктор 4МЦ2С-125-56-7,5 | ||
| 71 | 960 | 7800 | мотор-редуктор 4МЦ2С-125-71-7,5 | |
| 1410 | 9400 | мотор-редуктор 4МЦ2С-125-71-11 | ||
| 90 | 775 | 7000 | мотор-редуктор 4МЦ2С-125-90-7,5 | |
| 1140 | 8500 | мотор-редуктор 4МЦ2С-125-90-11 | ||
| 112 | 895 | 7500 | мотор-редуктор 4МЦ2С-125-112-11 | |
| 1210 | 8700 | мотор-редуктор 4МЦ2С-125-112-15 | ||
| 140 | 704 | 6600 | мотор-редуктор 4МЦ2С-125-140-11 | |
| 940 | 7700 | мотор-редуктор 4МЦ2С-125-140-15 | ||
| 1165 | 8600 | мотор-редуктор 4МЦ2С-125-140-18,5 | ||
| 180 | 557 | 5900 | мотор-редуктор 4МЦ2С-125-180-11 | |
| 760 | 6900 | мотор-редуктор 4МЦ2С-125-180-15 | ||
| 940 | 7700 | мотор-редуктор 4МЦ2С-125-180-15 | ||
| 224 | 447 | 5200 | мотор-редуктор 4МЦ2С-125-224-11 | |
| 609 | 6100 | мотор-редуктор 4МЦ2С-125-224-15 | ||
| 752 | 6800 | мотор-редуктор 4МЦ2С-125-224-18,5 |
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: технические характеристики
| Масса без смазки, не более, кг | Типоразмер двигателя | Мощность двигателя | КПД, % | Обозначение |
| 122 | АИРМ112МА6Р3 | 3 | 77 | мотор-редуктор 4МЦ2С-125-28-3 |
| 126 | АИРМ112МВ6Р3 | 4 | 79 | мотор-редуктор 4МЦ2С-125-28-4 |
| 126 | АИРМ112МВ6Р3 | 4 | 79 | мотор-редуктор 4МЦ2С-125-35,5-4 |
| 148 | АИРМ132S6Р3 | 5,5 | 83 | мотор-редуктор 4МЦ2С-125-35,5-5,5 |
| 126 | АИРМ112МВ6Р3 | 4 | 79 | мотор-редуктор 4МЦ2С-125-45-4 |
| 127 | АИРМ112М4Р3 | 5,5 | 83 | Мотор-редуктор 4МЦ2С-125-45-5,5 |
| 127 | АИРМ112М4Р3 | 5,5 | 83 | мотор-редуктор 4МЦ2С-125-56-5,5 |
| 148 | АИРМ132S6Р3 | 5,5 | 83 | мотор-редуктор 4МЦ2С-125-56-5,5 |
| 151 | АИРМ132S4Р3 | 7,5 | 84 | мотор-редуктор 4МЦ2С-125-56-7,5 |
| 151 | АИРМ132S4Р3 | 7,5 | 84 | мотор-редуктор 4МЦ2С-125-71-7,5 |
| 166 | АИРМ132М4Р3 | 11 | 85 | мотор-редуктор 4МЦ2С-125-71-11 |
| 151 | АИРМ132S4Р3 | 7,5 | 84 | мотор-редуктор 4МЦ2С-125-90-7,5 |
| 166 | АИРМ132М4Р3 | 11 | 85 | мотор-редуктор 4МЦ2С-125-90-11 |
| 166 | АИРМ132М4Р3 | 11 | 85 | мотор-редуктор 4МЦ2С-125-112-11 |
| 206 | АИРМ160S4Р3 | 15 | 84 | мотор-редуктор 4МЦ2С-125-112-15 |
| 166 | АИРМ132М4Р3 | 11 | 85 | мотор-редуктор 4МЦ2С-125-140-11 |
| 206 | АИРМ160S4Р3 | 15 | 84 | мотор-редуктор 4МЦ2С-125-140-15 |
| 228 | АИРМ160М4Р3 | 18,5 | 86 | мотор-редуктор 4МЦ2С-125-140-18,5 |
| 160 | АИРМ132М2Р3 | 11 | 84 | мотор-редуктор 4МЦ2С-125-180-11 |
| 206 | АИРМ160S4Р3 | 15 | 84 | мотор-редуктор 4МЦ2С-125-180-15 |
| 228 | АИРМ160S4Р3 | 15 | 84 | мотор-редуктор 4МЦ2С-125-180-15 |
| 160 | АИРМ132М2Р3 | 11 | 84 | мотор-редуктор 4МЦ2С-125-224-11 |
| 197 | АИРМ160S2Р3 | 15 | 84 | мотор-редуктор 4МЦ2С-125-224-15 |
| 207 | АИРМ160М2Р3 | 18,5 | 86 | мотор-редуктор 4МЦ2С-125-224-18,5 |
Мотор-редуктор 4МЦ2С-125, мотор-редуктор 1МЦ2С-125, мотор-редуктор МЦ2С-125: пример условного обохначения
Мотор-редуктор 4МЦ2С-125-90-7,5-G110-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:
- 4МЦ2С-125 - обозначение мотор-редуктора, межосевое расстоние которого составляет 125 мм;
- 90 - с частотой вращения выходного вала 90 об/мин;
- 7,5 - с мощностью электродвигателя 7,5 кВт;
- G110 - обозначение варианта размещения в пространстве;
- Ц - с цилиндрическим концом выходного вала;
- У - климатического исполнения У;
- 3 - категории размещения 3;
- 2 - категории точности 2;
- 380 - номинального напряжения сети переменного тока 380 В.
