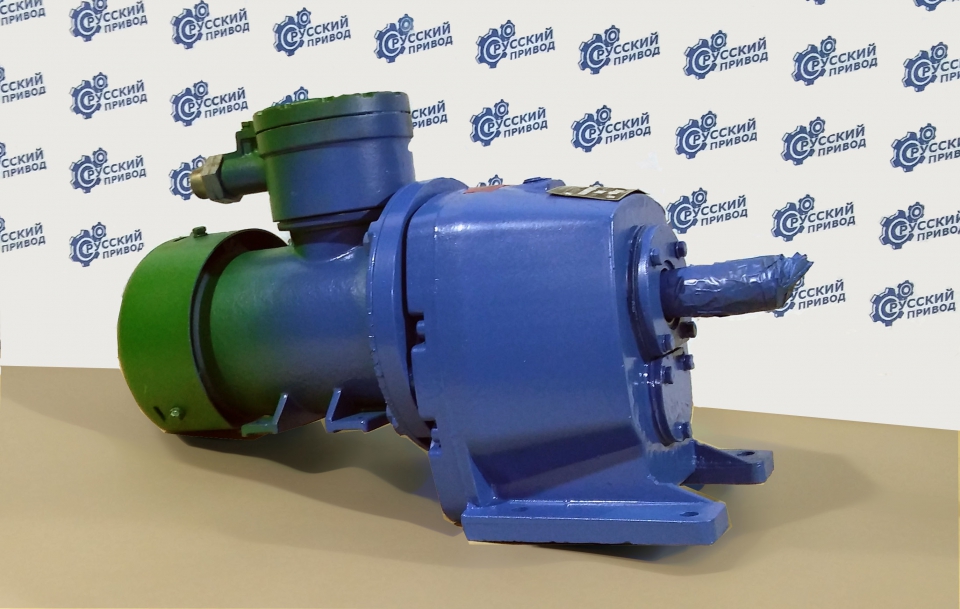

Мотор-редуктор 4МЦ2С-63

Цена: от 61 000 руб.

Мотор-редуктор 4МЦ2С-63, мотор-редуктор 1МЦ2С-63, мотор-редуктор МЦ2С-63: назначение и тип

Мотор-редуктор 4МЦ2С-63, мотор-редуктор 1МЦ2С-63, мотор-редуктор МЦ2С-63 - все это мотор-редукторы цилиндрического двухступечатого типа, которые относятся к соосным. Мотор-редуктор 4МЦ2С-63, как и остальные модификации считается электроеханическим приводом, который применяется общемашиностроительной отрасли.

Мотор-редуктор МЦ2С-63: различные модификации и разное обозначение

  • - мотор-редуктор МЦ2С-63;
  • - мотор-редуктор 1МЦ2С-63;
  • - мотор-редуктор 4МЦ2С-63.

Мотор-редуктор 4МЦ2С-63, мотор-редуктор 1МЦ2С-63, мотор-редуктор МЦ2С-63: условия применения

1. Работа с мотор-редуктором 4МЦ2С-63 может производится от сети переменного тока частотой 50 или 60 Гц;



2. Режим работы, который может обеспечить вам мотор-редуктор МЦ2С-63 - продолжительный, или же с продолжительностью работы от 8 часов в сутки до 24;



3. Валы мотор-редуктора 1МЦ2С-63 могут производить вращение в любую сторону, предпочтения никакого нет;



4. К внешней среде вытавляются следующие требования - она должна быть неагрессивной, невзрывоопасной, а кроме того содержание непроводящей пыли не может превышать 10 мг/м3;



5. Мотор-редуктор 4МЦ2С-63 может эксплуатироваться в следующих климатических исполнениях - У и Т2. Климатическое исполнение У предполагает третью категорию размещения, то есть температура окружающего воздуха может изменяться от минус 40 градусов Цельсия до плюс 40 градусов, эксплуатация возможна в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий. А климатическое исполнение Т2 предполагает, что мотор-редуктор 4МЦ2С работать при температуре окружающей среды от -10С до +45С, эксплуатация под навесом или в помещениях;



6. Высота над уровнем моря может достигать 1000 метров.



***Важно отметить, что эксплуатировать мотор-редуктор 4МЦ2С-63 нельзя в любых грузоподъемных механизмах.

Мотор-редуктор 4МЦ2С-63: исполнение на лапах

Мотор-редуктор 4МЦ2С-63: исполнение на лапах

Мотор-редуктор МЦ2С-63: фланцевое исполнение

Мотор-редуктор МЦ2С-63: фланцевое исполнение

Мотор-редуктор МЦ2С-63: габаритные и присоединительные размеры для исполнения на лапах

Тип электродвигателя L H В h1 A A1 E G d h К
63B2 315 255 185 1400,5 1100,55 1500,55 48 15 12 16 160
71В6;71В4 487
71А4; 71А2; 71В2
80В8; 80В6; 80В4; 80В2 517 265
80А6; 80А4 493
80A2 278
90L2; 90L4 538 275 200

Мотор-редуктор 4МЦ2С-63: габаритные и присоединительные размеры для фланцевого исполнения

Мотор-редуктор 4МЦ2С Тип электродвигателя L H В h1 A С R P d h К S
63 63В2 315 255 185 140 130js 185 200 240 11 12 150 65
71В6; 71В4 487
71А4:71А2:71В2
80В8; 80В6; 80В4; 80B2 517 265
80А6; 80А4 473 200
80А2 493
90L2 538 275

Мотор-редуктор 4МЦ2С-63, мотор-редуктор 1МЦ2С-63, мотор-редуктор МЦ2С-63: варианты исполнения выходного вала

Выходной вал мотор-редуктора 4МЦ2С-63 конический

Выходной вал мотор-редуктора 4МЦ2С-63 конический

Выходной вал мотор-редуктора 4МЦ2С-63 цилиндрический

Выходной вал мотор-редуктора 4МЦ2С-63 цилиндрический

Мотор-редуктор МЦ2С-63: размеры выходного вала

мотор-редуктор МЦ2С d1 d2 d3 L L1 b t n m
63 28 M16x1,5-8g 28k6 60 42 5 14,9 8 31

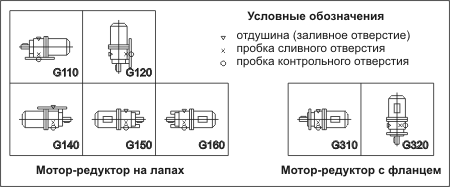

Мотор-редуктор МЦ2С-63: монтажное исполнение

Мотор-редуктор МЦ2С-63: монтажное исполнение

Мотор-редуктор 4МЦ2С-63: технические характеристики

Типоразмер Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, H*м Радиальная консольная нагрузка на конце тихоходного вала, Н Обозначение
мотор-редуктор 4МЦ2С-63 28 175 3300 мотор-редуктор 4МЦ2С-63-28-0,55
35,5 140 3000 мотор-редуктор 4МЦ2С-63-35,5-0,55
190 3500 мотор-редуктор 4МЦ2С-63-35,5-0,75
45 113 2600 мотор-редуктор 4МЦ2С-63-45-0,55
154 3100 мотор-редуктор 4МЦ2С-63-45-0,75
56 96 2400 мотор-редуктор 4МЦ2С-63-56-0,55
140 3000 мотор-редуктор 4МЦ2С-63-56-0,75
206 3400 мотор-редуктор 4МЦ2С-63-56-1,1
71 75 2100 мотор-редуктор 4МЦ2С-63-71-0,55
105 2600 мотор-редуктор 4МЦ2С-63-71-0,75
148 3000 мотор-редуктор 4МЦ2С-63-71-1,1
90 57 1800 мотор-редуктор 4МЦ2С-63-90-0,55
78 2200 мотор-редуктор 4МЦ2С-63-90-0,75
112 2600 мотор-редуктор 4МЦ2С-63-90-1,1
153 3100 мотор-редуктор 4МЦ2С-63-90-1,5
112 47 1700 мотор-редуктор 4МЦ2С-63-112-0,55
65 2000 мотор-редуктор 4МЦ2С-63-112-0,75
92 2300 мотор-редуктор 4МЦ2С-63-112-1,1
128 2400 мотор-редуктор 4МЦ2С-63-112-1,5
187 3400 мотор-редуктор 4МЦ2С-63-112-2,2
125 43 1600 мотор-редуктор 4МЦ2С-63-125-0,55
59 1900 мотор-редуктор 4МЦ2С-63-125-0,75
84 2300 мотор-редуктор 4МЦ2С-63-125-1,1
114 2600 мотор-редуктор 4МЦ2С-63-125-1,5
159 3100 мотор-редуктор 4МЦ2С-63-125-2,2
140 37 1500 мотор-редуктор 4МЦ2С-63-140-0,55
52 1800 мотор-редуктор 4МЦ2С-63-140-0,75
73 2100 мотор-редуктор 4МЦ2С-63-140-1,1
101 2500 мотор-редуктор 4МЦ2С-63-140-1,5
149 3100 мотор-редуктор 4МЦ2С-63-140-2,2
180 27 1300 мотор-редуктор 4МЦ2С-63-180-0,55
36 1500 мотор-редуктор 4МЦ2С-63-180-0,75
53 1800 мотор-редуктор 4МЦ2С-63-180-1,1
73 2100 мотор-редуктор 4МЦ2С-63-180-1,5
107 2500 мотор-редуктор 4МЦ2С-63-180-2,2
150 3000 мотор-редуктор 4МЦ2С-63-180-3
224 22 1100 мотор-редуктор 4МЦ2С-63-224-0,55
29 1300 мотор-редуктор 4МЦ2С-63-224-0,75
46 1700 мотор-редуктор 4МЦ2С-63-224-1,1
63 1900 мотор-редуктор 4МЦ2С-63-224-1,5
92 2400 мотор-редуктор 4МЦ2С-63-224-2,2
125 2700 мотор-редуктор 4МЦ2С-63-224-3
280 18 1000 мотор-редуктор 4МЦ2С-63-280-0,55
24 1200 мотор-редуктор 4МЦ2С-63-280-0,75
36 1500 мотор-редуктор 4МЦ2С-63-280-1,1
50 1700 мотор-редуктор 4МЦ2С-63-280-1,5
73 2100 мотор-редуктор 4МЦ2С-63-280-2,2
99 2400 мотор-редуктор 4МЦ2С-63-280-3

Мотор-редуктор 4МЦ2С-63: технические характеристики

Масса без смазки, не более, кг Типоразмер двигателя Мощность двигателя КПД, % Обозначение
21 АИР71В6Р3 0,55 66 мотор-редуктор 4МЦ2С-63-28-0,55
21 АИР71В6Р3 66 мотор-редуктор 4МЦ2С-63-35,5-0,55
27 АИР80А6Р3 0,75 68 мотор-редуктор 4МЦ2С-63-35,5-0,75
21 АИР71В6Р3 0,55 66 мотор-редуктор 4МЦ2С-63-45-0,55
27 АИР80А6Р3 0,75 68 мотор-редуктор 4МЦ2С-63-45-0,75
21 АИР71А4Р3 0,55 мотор-редуктор 4МЦ2С-63-56-0,55
АИР71В4Р3 0,75 73 мотор-редуктор 4МЦ2С-63-56-0,75
27 АИР80А4Р3 1,1 мотор-редуктор 4МЦ2С-63-56-1,1
21 АИР71А4Р3 0,55 72 мотор-редуктор 4МЦ2С-63-71-0,55
АИР71В4Р3 0,75 73 мотор-редуктор 4МЦ2С-63-71-0,75
27 АИР80А4Р3 1,1 мотор-редуктор 4МЦ2С-63-71-1,1
21 АИР71А4Р3 0,55 72 мотор-редуктор 4МЦ2С-63-90-0,55
АИР71В4Р3 0,75 73 мотор-редуктор 4МЦ2С-63-90-0,75
27 АИР80А4Р3 1,1 мотор-редуктор 4МЦ2С-63-90-1,1
АИР80В4Р3 1,5 75 мотор-редуктор 4МЦ2С-63-90-1,5
21 АИР71А4Р3 0,55 72 мотор-редуктор 4МЦ2С-63-112-0,55
АИР71В4Р3 0,75 73 мотор-редуктор 4МЦ2С-63-112-0,75
27 АИР80А4Р3 1,1 мотор-редуктор 4МЦ2С-63-112-1,1
АИР80В4Р3 1,5 75 мотор-редуктор 4МЦ2С-63-112-1,5
32 АИР90L4Р3 2,2 78 мотор-редуктор 4МЦ2С-63-112-2,2
21 АИР71А4Р3 0,55 72 мотор-редуктор 4МЦ2С-63-125-0,55
АИР71В4Р3 0,75 73 мотор-редуктор 4МЦ2С-63-125-0,75
27 АИР80А4Р3 1,1 мотор-редуктор 4МЦ2С-63-125-1,1
АИР80В4Р3 1,5 75 мотор-редуктор 4МЦ2С-63-125-1,5
АИР80В2Р3 2,2 80 мотор-редуктор 4МЦ2С-63-125-2,2
21 АИР71А4Р3 0,55 72 мотор-редуктор 4МЦ2С-63-140-0,55
АИР71В4Р3 0,75 73 мотор-редуктор 4МЦ2С-63-140-0,75
27 АИР80А4Р3 1,1 мотор-редуктор 4МЦ2С-63-140-1,1
АИР80В4Р3 1,5 75 мотор-редуктор 4МЦ2С-63-140-1,5
АИР80В2Р3 2,2 80 мотор-редуктор 4МЦ2С-63-140-2,2
16 АИР63В2 0,55 72 мотор-редуктор 4МЦ2С-63-180-0,55
21 АИР71А2Р3 0,75 75 мотор-редуктор 4МЦ2С-63-180-0,75
АИР71В2Р3 1,1 мотор-редуктор 4МЦ2С-63-180-1,1
27 АИР80А2Р3 1,5 74 мотор-редуктор 4МЦ2С-63-180-1,5
АИР80В2Р3 2,2 86 мотор-редуктор 4МЦ2С-63-180-2,2
32 АИР90L2Р3 3 81 мотор-редуктор 4МЦ2С-63-180-3
16 АИР63В2 0,55 72 мотор-редуктор 4МЦ2С-63-224-0,55
21 АИР71А2Р3 0,75 75 мотор-редуктор 4МЦ2С-63-224-0,75
АИР71В2Р3 1,1 мотор-редуктор 4МЦ2С-63-224-1,1
27 АИР80А2Р3 1,5 74 мотор-редуктор 4МЦ2С-63-224-1,5
АИР80В2Р3 2,2 86 мотор-редуктор 4МЦ2С-63-224-2,2
32 АИР90L2Р3 3 81 мотор-редуктор 4МЦ2С-63-224-3
16 АИР63В2 0,55 72 мотор-редуктор 4МЦ2С-63-280-0,55
21 АИР71А2Р3 0,75 75 мотор-редуктор 4МЦ2С-63-280-0,75
АИР71В2Р3 1,1 мотор-редуктор 4МЦ2С-63-280-1,1
27 АИР80А2Р3 1,5 74 мотор-редуктор 4МЦ2С-63-280-1,5
АИР80В2Р3 2,2 86 мотор-редуктор 4МЦ2С-63-280-2,2
32 АИР90L2Р3 3 81 мотор-редуктор 4МЦ2С-63-280-3

Мотор-редуктор 4МЦ2С-63, мотор-редуктор 1МЦ2С-63, мотор-редуктор МЦ2С-63: пример условного обозначения при формировании заказа

Мотор-редуктор 4МЦ2С-63-45-0,55-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:



  • 4МЦ2С-63 - для заказа выбран мотор-редуктор типа 4МЦ2С, межосевое расстояние которого составляет 63 мм;
  • 45 - частота вращения выходного вала равна 45 об/мин;
  • 0,55 - мощность электродвигателя - 0,55 кВт;
  • G310 - вариант размещения в пространстве - G310;
  • Ц - цилиндрический конец выходного вала - Ц;
  • У3 - климатическое исполнение - У, категории размещения 3;
  • 2 - категория точности 2;
  • 380 - номинальное напряжение сети переменного тока 380 В.
