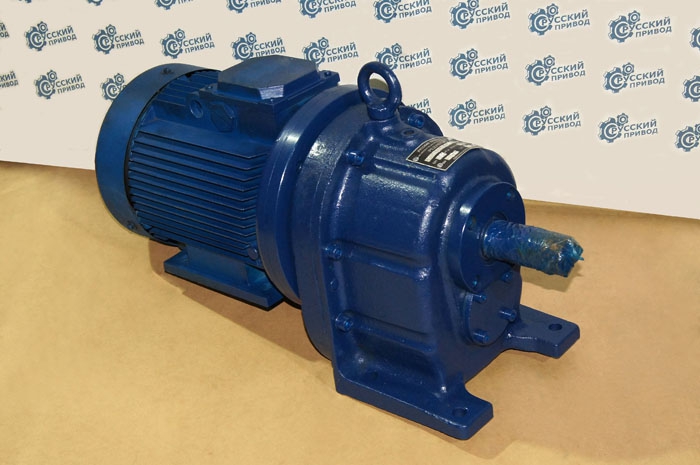

Мотор-редуктор 4МЦ2С-80

Цена: от 76 000 руб.

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С, мотор-редуктор МЦ2С, мотор редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: назначение и тип

Мотор-редуктор 4МЦ2С-80 (мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80) считается мотор-редуктором цилиндрического двухступенчатого типа, данные приводы являются соосными агрегатами. Мотор-редуктор МЦ2С относится к электромеханическим агрегатам, так как имеет в своей комплектации электрический двигатель, чаще всего мотор-редуктор 4МЦ2С можно встретить в такой сфере, как общее маштностроение. В любой моент вы можете обратиться в нашу компанию и наши менеджеры-специалисты вегда помомогут определиться с конкретным типом оборудованиея, которое нужно именно вашему производству, можете быть уверены на счет качества выпускаемых мотор-редукторов 1МЦ2С, оно всегда остается на высоте, кроме того, мы организуем доставку вашего заказа в любую точку в самые короткие сроки.

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С: варианты обозначения в зависимости от модификации



  • - мотор-редуктор 4МЦ2С-80;
  • - мотор-редуктор МЦ2С-80;
  • - мотор-редуктор 1МЦ2С-80.



Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: условия применения

1. Одной из главных особенностей функционирования мотора-редуктора 1МЦ2С (как и его типоразмеров) является необходимость соблюдения частоты переменного тока в сети 50 или 60 Гц.



2. Мотор-редуктор 4МЦ2С-80 прекрасно адаптирован к применению как в условиях длительной беспрерывной работы, так и к кратковременно-повторному режиму, что повышает его универсальность и позволяет оптимизировать использование привода для потребностей конкретного производства.



3. Мотор-редуктор 4МЦ2С-80 устроен таким образом, что может взаимодействовать с прямым и обратным вариантом вращения вала оборудования.



4. Для осуществления безопасной и эффективной работы мотор-редуктор 4МЦ2С-80 должен быть помещен в невзрывоопасную среду, с содержанием взвешенных частиц не более 10 мг/м3, а также избавленную от прочих агрессивных и легко воспламеняемых веществ воздушную среду.



5. Климатическое решение для данной модели приводящей конструкции может предусматривает два основных исполнения: У и Т2, что позволяет применять мотор-редуктор как в условиях закрытого помещения, так и на открытом воздухе с соблюдением требований наличия навеса или иного варианта укрытия. Температурный диапазон использования также довольно велик – от -40 до +40 градусов по шкале Цельсия, что позволяет эффективно применять данный приводящий узел на значительных географических широтах.



Важно знать также: что применение мотор-редуктора 4МЦ2С-80 (мотор-редуктора МЦ2С-80, мотор-редуктора 1МЦ2С-80) в грузоподъемных механизмах строго не допускается!!!

Мотор-редуктор 4МЦ2С-80: исполнение на лапах

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С, мотор-редуктор МЦ2С, мотор редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: исполнение на лапах

Мотор-редуктор 1МЦ2С-80: фанцевое исполнение

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С, мотор-редуктор МЦ2С, мотор редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: фанцевое исполнение

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: габаритные и присоединительные размеры для исполнения на лапах

Тип электродвигателя L H В h1 A A1 E G d h К
90LA8; 90LB8; 90L6; 90L4 590 305 225 1700,5 1150,7 1800,7 75 22 15 18 175
100L6; 100L4; 100L2 635 317
100S4; 100S2 602

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: габаритные и присоединительные размеры для фланцевого исполнения

Тип электродвигателя L H В h1 A С R P d h К S
90LA8; 90LB8; 90L6; 90L4 590 305 250 170 180JS 240 250 293 14 14 170 85
100L6; 100L4; 100L2 635 317
100S4; 100S2 602 317

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: варианты исполнения выходного вала

Конический выходной вал

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С, мотор-редуктор МЦ2С, мотор редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80 - конический выходной вал



Цилиндрический выходной вал

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С, мотор-редуктор МЦ2С, мотор редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80 - цилиндрический выходной вал

Мотор-редуктор 4МЦ2С-80: размеры выходного вала

мотор-редуктор 4МЦ2С-80 d1 d2 d3 L L1 b t n m
35 М20х1,5-8g 35k6 80 58 6 18,5 10 38

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: монтажное исполнение

Мотор-редуктор 4МЦ2С, мотор-редуктор 1МЦ2С, мотор-редуктор МЦ2С, мотор редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: монтажное исполнение



Современное машиностроение направлено на получение максимального эффекта при минимальных затратах средств на модернизацию оборудования, например, путем установки редуктора как механизма помогающего эффективно уменьшать частоты вращения вала оборудования и повышать силу крутящего момента. Одной из эффективных модернизаций обычного привода стало создание мотора-редуктора, который не только позволяет выполнять заявленные технические характеристики привода, но и создавать различный уровень мощности в зависимости от установленного электродвигателя. Следует также обратить внимание, что помимо запроектированных и конструктивно продуманных стандартных вариантов электродвигателя, при необходимости при формировании заказа можно обсудить возможность комплектации иным вариантом двигателя, который позволит, например, получать большую мощность механизма.

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: технические характеристики

Типоразмер Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, H*м Радиальная консольная нагрузка на тихоходном валу, Н            Обозначение
4МЦ2С-80 28 250 4000 мотор-редуктор 4МЦ2С-80-28-0,75
368 4800 мотор-редуктор 4МЦ2С-80-28-1,1
35,5 292 4300 мотор-редуктор 4МЦ2С-80-35,5-1,1
368 4800 мотор-редуктор 4МЦ2С-80-35,5-1,5
45 230 3800 мотор-редуктор 4МЦ2С-80-45-1,1
304 4400 мотор-редуктор 4МЦ2С-80-45-1,5
56 242 3900 мотор-редуктор 4МЦ2С-80-56-1,5
366 4800 мотор-редуктор 4МЦ2С-80-56-2,2
71 190 3400 мотор-редуктор 4МЦ2С-80-71-1,5
303 4300 мотор-редуктор 4МЦ2С-80-71-2,2
393 5000 мотор-редуктор 4МЦ2С-80-71-3
90 228 3800 мотор-редуктор 4МЦ2С-80-90-2,2
310 4200 мотор-редуктор 4МЦ2С-80-90-3
112 185 3400 мотор-редуктор 4МЦ2С-80-112-2,2
250 4000 мотор-редуктор 4МЦ2С-80-112-3
332 4600 мотор-редуктор 4МЦ2С-80-112-4
125 230 3800 мотор-редуктор 4МЦ2С-80-125-3
307 4400 мотор-редуктор 4МЦ2С-80-125-4
140 256 4000 мотор-редуктор 4МЦ2С-80-140-4
302 4800 мотор-редуктор 4МЦ2С-80-140-5,5
180 200 3500 мотор-редуктор 4МЦ2С-80-180-4
280 4200 мотор-редуктор 4МЦ2С-80-180-5,5
224 165 3300 мотор-редуктор 4МЦ2С-80-224-4
227 3800 мотор-редуктор 4МЦ2С-80-224-5,5
280 127 2800 мотор-редуктор 4МЦ2С-80-280-4
175 3300 мотор-редуктор 4МЦ2С-80-280-5,5

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: технические характеристики

Масса, не более, кг Типоразмер двигателя Мощность двигателя КПД, %            Обозначение
36 АИР90LА8Р3 0,75 72 мотор-редуктор 4МЦ2С-80-28-0,75
40 АИР90LВ8Р3 1,1 74 мотор-редуктор 4МЦ2С-80-28-1,1
мотор-редуктор 4МЦ2С-80-35,5-1,1
37 АИР90L6Р3 1,5 73 мотор-редуктор 4МЦ2С-80-35,5-1,5
40 АИР90LВ8Р3 1,1 74 мотор-редуктор 4МЦ2С-80-45-1,1
37 АИР90L6Р3 1,5 73 мотор-редуктор 4МЦ2С-80-45-1,5
37 АИР90L6Р3 1,5 73 мотор-редуктор 4МЦ2С-80-56-1,5
36 АИР90L4Р3 2,2 78 мотор-редуктор 4МЦ2С-80-56-2,2
46 АИР100L6Р3
37 АИР90L6Р3 1,5 73 мотор-редуктор 4МЦ2С-80-71-1,5
36 АИР90L4Р3 2,2 78 мотор-редуктор 4МЦ2С-80-71-2,2
46 АИР100L6Р3
41 АИР100S4Р3 3 79 мотор-редуктор 4МЦ2С-80-71-3
36 АИР90L4Р3 2,2 78 мотор-редуктор 4МЦ2С-80-90-2,2
46 АИР100L6Р3
41 АИР100S4Р3 3 79 мотор-редуктор 4МЦ2С-80-90-3
36 АИР90L4Р3 2,2 78 мотор-редуктор 4МЦ2С-80-112-2,2
41 АИР100S4Р3 3 79 мотор-редуктор 4МЦ2С-80-112-3
47 АИР100L4Р3 4 82 мотор-редуктор 4МЦ2С-80-112-4
41 АИР100S4Р3 3 82 мотор-редуктор 4МЦ2С-80-125-3
47 АИР100L4Р3 4 82 мотор-редуктор 4МЦ2С-80-125-4
47 АИР100L4Р3 4 82 мотор-редуктор 4МЦ2С-80-140-4
51 АИР100L2Р3 5,5 85 мотор-редуктор 4МЦ2С-80-140-5,5
47 АИР100L4Р3 4 82 мотор-редуктор 4МЦ2С-80-180-4
43 АИР100S2Р3 84
51 АИР100L2Р3 5,5 85 мотор-редуктор 4МЦ2С-80-180-5,5
43 АИР100S2Р3 4 84 мотор-редуктор 4МЦ2С-80-224-4
51 АИР100L2Р3 5,5 85 мотор-редуктор 4МЦ2С-80-224-5,5
47 АИР100S2Р3 4 84 мотор-редуктор 4МЦ2С-80-280-4
51 АИР100L2Р3 5,5 85 мотор-редуктор 4МЦ2С-80-280-5,5

Мотор-редуктор 4МЦ2С-80, мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80: пример условного обозначения при формировании заказа

Мотор-редуктор 4МЦ2С-80-56-1,5-G110-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:



  • 4МЦ2С - к заказу выбран мотор-редуктор данного типа с межосевым расстоянием, равным 80 миллиметрам;
  • 56 - с частотой вращения выходного вала, об/мин;
  • 1,5 - с мощностью электродвигателя, кВт;
  • G110 - c вариантом размещения в пространстве такого типа;
  • Ц - с цилиндрическим концом выходного вала;
  • У - обозначение климатического исполнения;
  • 3 - категория размещения;
  • категории точности 2;
  • 380 - мотор-редуктор будет иметь номинальное напряжение сети переменного тока 380 В.



Отметим, что если есть предварительное пожелание зааказчика, то мы всегда можем укомплектовать мотор-редуктор 4МЦ2С-80 (мотор-редуктор МЦ2С-80, мотор-редуктор 1МЦ2С-80) электродвигателем с встроенным электромагнитным тормозом и электродвигателяем взрывозащищенного исполнения.
