2Ц2-100Н, 125Н, 160Н, 200Н, 250Н

Цена: от 92 500 руб.

Редукторы типа 2Ц2-100Н, 2Ц2-125Н, 2Ц2-160Н, 2Ц2-200Н, 2Ц2-250Н - цилиндрические горизонтальные двухступенчатые редукторы, имеющие зацепление Новикова.

Данные редукторы относятся к приводам общего назначения, необходимы они для того, чтобы производить увеличение частоты вращения разнообразных машин и механизмов.

Редукторы типа 2Ц2 применяются в определенных условиях:

Нагрузка для редукторов данного типа может быть постоянной или же переменной, но в пределах номинального крутящего момента, направление работы может быть реверсивным или же в одну сторону. Работа редуктора может быть длительной, вплоть до24 часов в сутки, но можно также вести работу и с периодическими остановками. Валы могут вращаться влюбую сторону, предпочтительности при этом нет, относительно частоты вращения входного вала, она составляет до 1500 оборотов в минуту. Атмосфера типа I и II по ГОСТ 15150-69 , запыленность воздуха при этом может быть не более 10 мг/м3. Климатические исполнения - У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 - 69.

Редукторы типа 2Ц2: технические характеристики

Редукторы типа 2Ц2 могут допускать перегрузки кратковременного характера, превышение может быть в два раза больше номинальных, указанных в таблице. Возникать данные превышения могут быть обнаружены во время запуска, а также остановки двигателя, при этом число циклов выходного вала за время действия этих перегрузок не превысит 5 • 10 4, за все время срока работы редуктора.

Для редукторов типа 2Ц2 можно отметить наличие картерной непротечной системы смазки. Есть рекомендации по заливаемому маслу в редуктор: марки ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 3810129-78, а также масла зарубежного производства: Моbilgеаг 627, Моbil D.Т.Е 27, Wiolan 1Т 150, МО 150 или же некоторые другие, имеющие кинематическую вязкость в пределах 35-150 мм2/с при температуре 50 °С.

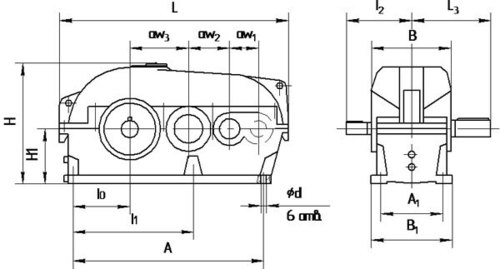

Редукторы типа 2Ц2: габаритные размеры

Важно отметить, что при передаточных числах от 20 до 31,5 I2 составляет 230, а при числе 31,5 I2=307.

Размеры конического конца входного и выходного валов для редукторов типа 2Ц2

Тип d d1 l l1 b L t Входного вала 2Ц2-100Н 20k6   50 36 4 154 19,7 2Ц2-125Н 28k6 25,9 60 42 5 188 31,9 2Ц2-160Н 38k6 35,1 80 58 6 222 37,6 2Ц2-200Н 48k6 43,9 110 82 12 278 46,9 36k6* 33,1* 80* 58* 6* 252* 35,6* 2Ц2-250Н 60k6 54,75 140 105 16 355 58,75 Выходного вала 2Ц2-100Н 50k6 45,9 110 82 12 213 48,9 2Ц2-125Н 65m6 61,5 140 105 16 270 65,5 2Ц2-160Н 85m6 78,5 170 130 20 310 83 2Ц2-200Н 100m6 83,5 170 130 22 345 88,5 2Ц2-250Н 125m6 116,75 210 165 28 420 122,75 Отметим, что при передаточном отношении 31,5

Исполнение редуктора с полым выходным валом для редукторов типа 2Ц2

- шлицевым	Тип L I1 I2 d d1 2Ц2-160Н 270 90 90 70 70х2,5х9Н 2Ц2-200Н 330 80 16 115Н10 b-10x102x 112H12x16D9
- со шпоночным пазом	Тип L I1 I2 I3 d d1H7 Bjs9 t 2Ц2-100Н 206 100 30 23 50 45 14 48,8 2Ц2-125Н 245 125 40 20 60 55 16 59,3 2Ц2-160Н 270 130 40 30 75 70 20 74,9 2Ц2-200Н 330 190 40 30 95 90 25 95,4 2Ц2-250Н 420 210 70 35 130 125 32 132,4

Размеры концов цилиндрических валов для редукторов типа 2Ц2

Тип i d t b I входного вала 2Ц2-100Н 6,3 - 40 20k6 22,5 6 36 2Ц2-125Н 6,3 – 31,5 28m6 31,0 8 42 2Ц2-160Н 6,3 – 31,5 38m6 41,5 10 58 2Ц2-200Н 6,3 - 25 48m6 52,5 14 82 31,5 36mб 39,5 10 58 2Ц2-250Н 6,3 – 31,5 60k6 66 18 105 выходного вала 2Ц2-100Н   50k6 54,5 14 82 2Ц2-125Н   65m6 71,0 18 105 2Ц2-160Н   85m6 93,0 22 130 2Ц2-200Н   100m6 110,0 28 165 2Ц2-250Н   125mб 136,0 32 165

Размеры конца выходного вала в виде зубчатой муфты редуктора 2Ц2

Тип m z D d d1 В b k L 2Ц2-100Н                   2Ц2-125Н 4 40 168 72F8 85 38 20 19 166 2Ц2-160Н 4 56 232 120F8 150 50 35 31,5 193,5 2Ц2-200Н 6 40 232 110F8 130 60 30 25 215 2Ц2-250Н 8 40 336 150F8 180 65 40 35 275

Редуктор 2Ц2: конец выходного вала для подключения приборов и автоматики

Тип d1 d2 d3 d4 I 2Ц2 – 100Н 50 h10 24 h8 14 М6 5 2Ц2 – 125Н 65 h10 24 h8 2Ц2 – 160Н 85 h10 75 h8   М8 2Ц2 – 200Н 100 h10 75 h8 55 2Ц2 – 250Н 130 h10 75 h8

Важно отметить, что не изготавливаются следующие редукторы:

• редуктор 2Ц2-100Н схем сборок 31, 32, 33, 34, 35, 36 с i=20; 25; 31,5; 40;
• редуктор 2Ц2-100Н с передаточным отношениями 25; 31,5; 40 с полым тихоходным валом;
• редуктор 2Ц2-125Н и 2Ц2-250Н с передаточными отношениями 25; 31,5 с полым тихоходным валом;
• редуктор 2Ц2-160Н с передаточным отношением 31,5 с полым тихоходным валом;
• редуктор 2Ц2-200Н с передаточным отношением 31,5 с полым шлицевым тихоходным валом.

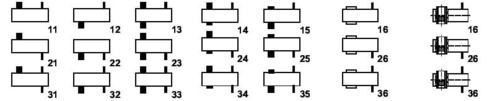

Варианты сборки редукторов типа 2Ц2:

Где варианты сборки под номерами 11, 12, 13, 21, 22, 23, 31, 32, 33 - являются основными; варианты сборки 14, 15, 24, 25, 34, 35 - для подключения приборов и автоматики; варианты сборки 16, 26, 36 - с полым симметричным выходным валом; а 16, 26, 36 (последний столбец на картинке) - с полым несимметричным выходным валом редуктора 2Ц2-200Н.

Условное обозначение для редукторов типа 2Ц2:

2 Ц2–250 Н–25–12КЦ-У3, где

2 – этап модернизации

Ц2 - тип, число ступеней;

250 - межосевое расстояние тихоходной ступени;

Н - передача Новикова;

25 - номинальное передаточное число;

12 - вариант сборки;

К - конец входного вала конический;

Ц - конец выходного вала цилиндрический;

УЗ - климатическое исполнение и категория размещения.
