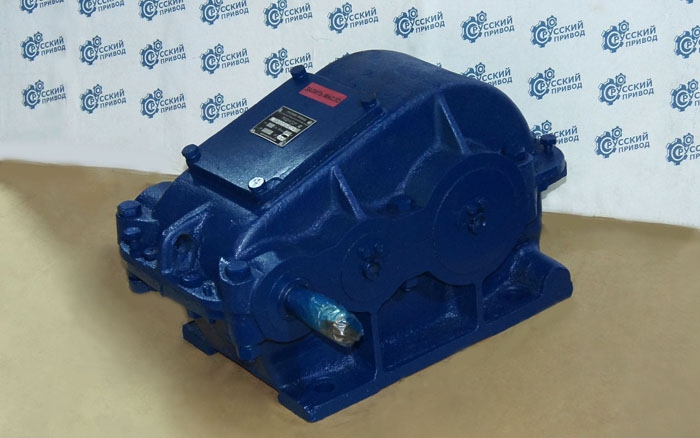

Редуктор Ц2-250
Редуктор Ц2-250: назначение и вид зацепления
Редуктор Ц2-250 обладает достаточно малыми габаритами и, в тоже время, относительно высокий крутящий момент, это обеспечено тем, что для данного редуктора применяется шевронное зацепление как быстроходная ступень. Редуктор Ц2У-250 может выпускаться в стальном корпусе, если предполагаются особенно тяжелые условия работы и режим. Назначение данного редуктора, как правило, связано с подъемно-транспортными механизмами.
Редуктор Ц2-250: варианты сборки
Редуктор Ц2-250: технические характеристики
|
Частота вращения выходного вала |
Межосевое суммарное расстояние, мм |
Передаточное число |
КПД, % | Масса, кг | Обозначение | |
| Номин. | Факт. | |||||
|
500, 750, 1000, 1500 |
250 | 8 | 8,3 | 96 | 86 |
редуктор Ц2-250-8 |
| 10 | 9,8 |
редуктор Ц2-250-10 |
||||
| 12,5 | 12,41 |
редуктор Ц2-250-12,5 |
||||
| 16 | 16,3 |
редуктор Ц2-250-16 |
||||
| 20 | 19,88 |
редуктор Ц2-250-20 |
||||
| 25 | 24,9 |
редуктор Ц2-250-25 |
||||
| 31,5 | 32,42 |
редуктор Ц2-250-31,5 |
||||
| 40 | 41,34 |
редуктор Ц2-250-40 |
||||
| 50 | 54 |
редуктор Ц2-250-50 |
||||
| Номинальное передаточное число (редутор Ц2-250) | Крутящий момент на выходном валу, Нм | |||||||||||||||||
| для Н (ПВ=100%) | для ВТ (ПВ=60%) | для Т (ПВ=40%) | ||||||||||||||||
| При номинальной частоте вращения входного вала, об/мин | ||||||||||||||||||
| 600 | 750 | 1000 | 1500 | 600 | 750 | 1000 | 1500 | 600 | 1000 | 1500 | ||||||||
| 8 10 12,5 | 825 | 825 | 750 | 750 | 1000 | 1000 | 900 | 900 | 1500 | 1120 | 1045 | |||||||
| 16 20 | 750 | 750 | 925 | 1300 | ||||||||||||||
| 25 31,5 | 1180 | 1045 | 1000 | 1150 | ||||||||||||||
| 40 50 | 670 | 650 | 650 | 650 | 900 | 800 | ||||||||||||
| Номинальное передаточное число (редуктор Ц2-250) | Крутящий момент на выходном валу, Нм | |||||||||||||||||
| для С (ПВ=25%) | для Л (ПВ=16%) | |||||||||||||||||
| При номинальной частоте вращения входного вала, об/мин | ||||||||||||||||||
| 600 | 1000 | 1500 | 600 | 750 | 1000 | 1500 | ||||||||||||
| 8 10 12,5 | 2500 | 1800 | 1600 | 3500 | 3500 | 2800 | 2800 | |||||||||||
| 16 20 | 2720 | 2650 | 2120 | 3750 | 3750 | 3300 | 3300 | |||||||||||
| 25 31,5 | 2500 | |||||||||||||||||
| 40 50 | 2300 | 4000 | 3870 | 3750 | 3400 | |||||||||||||
Редуктор Ц2-250: габаритные и присоединительные размеры
 |
||||||||||||||||
| Тип | aw | В, В1 | B2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | Н | H1 | H2 | n | d |
| редуктор Ц2-250 | 250 | 260 | 210 | 515 | 220 | 198 | 255 | 280 | 145 | 0 | 285 | 310 | 160 | - | 4 | 22 |
Важно, что редуктор Ц2-250 не обладает выступающим картером.
Редуктор Ц2-250: размеры конических валов
 |
||||||||
| Вал | d | d1 | d2 | l | l1 | l2 | b | t |
| Входной | 30 | 27,1 | 42 | 80 | 58 | 29 | 5 | 29,1 |
| Выходной | 65 | 59,75 | 80 | 52,5 | 105 | 140 | 16 | 63,75 |
Редуктор Ц2-250: размеры выходного вала с концом в виде зубчатой муфты
 |
|||||||||
| Тип | m | z | D | b | dF8 | d1dll | L | B | k |
| редуктор Ц2-250 | 3,5 | 40 | 147 | 20 | 72 | 95 | 180 | 38 | 18 |
Редуктор Ц2-250: размеры выходного вала с концом для присоединения командоаппарата
 |
||||||
| Тип | d h8 | d1 | d2 | d3 | l1 | l2 |
| редуктор Ц2-250 | 25 | 70 | 40 | М6 | 5 | 15 |
Редуктор Ц2-250: размеры выходного цилиндрического вала
 |
||||||||
| Тип | d | d1 | d2 | l1 | l2 | b | t | n |
| редуктор Ц2-250 | 65 r6 | 32 | М10 | 105 | 20 | 18 | 71 | 2 |
Редуктор Ц2-250: пример условного обозначения при оформлении заказа
Редуктор Ц2-250-20-21-У1, где
- Ц2 - тип выбираемого редуктора;
- 250 - мехосевое расстояние, измеряемое в мм;
- 20 - номинальное передаточное число;
- 21 - вариант сборки;
- У - климатическое исполнение;
- 1 - категория размещения.
