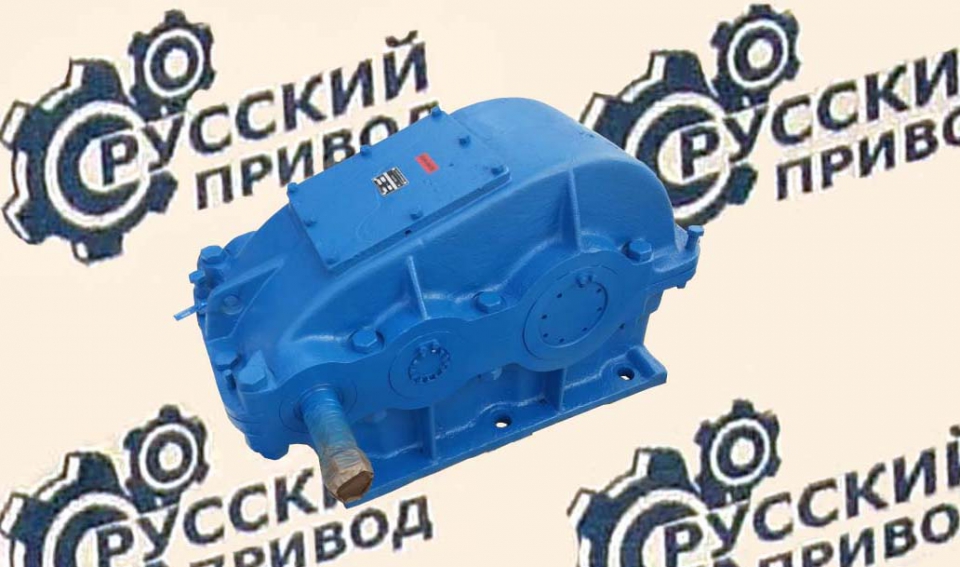

Редуктор Ц2-300

Цена: 139 000 руб.

Редуктор Ц2-300: назначение

Редуктор Ц2-300 отличается своей быстроходной ступенью, в данном редукторе это шевронное зацепление. Редуктор Ц2-300 имеет достаточно небольшие габариты и,одновременно, высокий крутящий момент, благодаря используемому виду зацепления. Рассматриваемый редуктор чаще всего эксплуатируется в различных подъёмно-транспортных механизмах.

Редуктор Ц2-300: условия работы

1. Валы редуктора Ц2-300 имеют свойство вращаться в любую сторону;

2. Климатические условия могут соответсвовать условиям У и Т, категорий размещения-2,3 по ГОСТ 15150-69;

3. Окружающая среда обязательно должна быть неагрессивной, а запыленность воздуха умеренной, собственно, как и влажность;

4. Частота вращения входного вала не может превышать 1500 об/мин.

Редуктор Ц2-300: варианты сборки

Редуктор Ц2-300: технические характеристики

Частота вращения выходного вала	Межосевое суммарное расстояние, мм	Передаточное число		КПД, %	Масса, кг	Обозначение
Частота вращения выходного вала	Межосевое суммарное расстояние, мм	Номин.	Факт.	КПД, %	Масса, кг	Обозначение
500, 750, 1000, 1500	300	8	8,3	96	138	редуктор Ц2-300-8
		10	9,8			редуктор Ц2-300-10
		12,5	12,41			редуктор Ц2-300-12,5
		16	16,3			редуктор Ц2-300-16
		20	19,88			редуктор Ц2-300-20
		25	24,9			редуктор Ц2-300-25
		31,5	32,42			редуктор Ц2-300-31,5
		40	41,34			редуктор Ц2-300-40
		50	54			редуктор Ц2-300-50

Номинальное передаточное число (редуктор Ц2-300)	Крутящий момент на выходном валу, Нм
	для Н (ПВ=100%)				для ВТ (ПВ=60%)				для Т (ПВ=40%)
	При номинальной частоте вращения входного вала, об/мин
	600	750	1000	1500	600	750	1000	1500	600	1000	1500
8 10 12,5	1180	1180	1000	1000	1450	1450	1450	1450	2300	2060	2060
16 20			1180	1180			1250	1250
25 31,5					1800	1650	1500	1400	2720	2500	2500
40 50	950	950	950	950				1180	2500	2300	2300

Номинальное передаточное число	Крутящий момент на выходном валу, Нм
	для С (ПВ=25%)			для Л (ПВ=16%)
	При номинальной частоте вращения входного вала, об/мин
	600	1000	1500	600	750	1000	1500
8 10 12,5	4370	3500	3000	5000	5000	4000	3750
16 20	4620	3750	3200	5800	5800	5000	4370
25 31,5	4370	4370	3400	5800	5800	5000	5150
40 50	4370	4370	3200	6000	6000	5450	5450

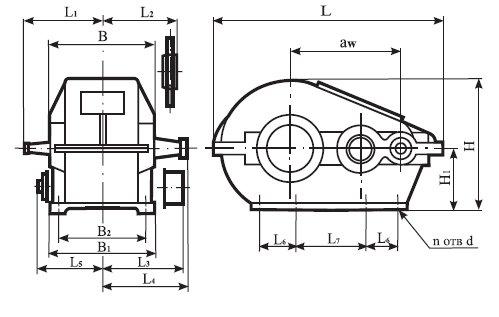

Редуктор Ц2-300: габаритные и присоединительные размеры

Тип	a_w	В, В₁	B₂	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	Н	H₁	H₂	n	d
редуктор Ц2-300	300	300	250	620	255	227	280	300	165	0	350	362	190	-	4	26

Важно отметить, что редуктор Ц2-300 не обладает выступающим картером.

Тип	d	d₁	d₂	l	l₁	l₂	b	t
входной
редуктор Ц2-300	35	32,1	42	80	58	29	6	34,6
выходной
редуктор Ц2-300	75	69,75	90	52,5	105	140	18	73,75

Редуктор Ц2-300: размеры выходного вала с концом в виде зубчатой муфты

Тип	m	z	D	b	dF8	d₁dll	L	B	k
редуктор Ц2-300	5	40	210	25	80	105	205	50	22

Редуктор Ц2-300: размеры выхолного вала с концом для присоединения командоаппарата

Тип	d h8	d₁	d₂	d₃	l₁	l₂
редуктор Ц2-300	60	80	40	М8	5	20

Редуктор Ц2-300: размеры выходного цилиндрического вала

Тип	d	d₁	d₂	l₁	l₂	b	t	n
редуктор Ц2-300	75 r6	50	М12	105	22	20	82	2

Сертификат соответствия ГОСТ Р на редуктор Ц2-300
