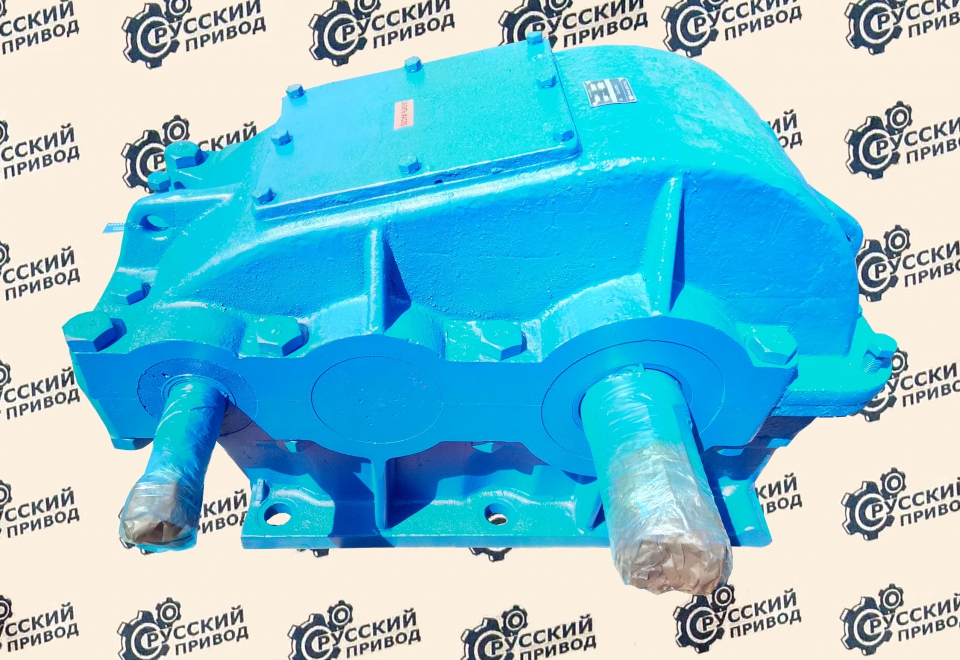

Редуктор Ц2-350
Редуктор Ц2-350: назначение и тип зацепления
Редуктор Ц2-350 отличается от некоторых других редукторов своими относительно небольшими габаритными размерами и высоким крутящим моментом, это возможно благодаря типу зацепления данного редуктора - как быстроходная ступень здесь применяется шевронное зацепление.
Наиболее частая сфера использования редуктора Ц2-350 - этовсяческие подъемно-транспортные механизмы.
Редуктор Ц2-350: условия эксплуатации
1. Редуктор Ц2-350 обеспечивает вращение валов в любую сторону;
2. Климатические условия для данного типа редуктора соответствуют У и Т, а категории размещения могут быть - 2,3 по ГОСТ 15150-69;
3. Для редуктора Ц2-350 обязательна неагрессивная среда, а также умеренная запыленность воздуха и влажность;
4. частота вращения входного вала составляет не выше 1500 об/мин.
Редуктор Ц2-350: варианты сборки
Редуктор Ц2-350: технические характеристики
|
Частота вращения входного вала |
Межосевое суммарное расстояние, мм |
Передаточное число | КПД, % | Масса, кг | Обозначение | |
| Номинальное | Фактическое | |||||
|
500, 750, 1000, 1500 |
350 | 8 | 8,3 | 96 | 210 | редуктор Ц2-350-8 |
| 10 | 9,8 | редуктор Ц2-350-10 | ||||
| 12,5 | 12,41 | редуктор Ц2-350-12,5 | ||||
| 16 | 16,3 | редуктор Ц2-350-16 | ||||
| 20 | 19,88 | редуктор Ц2-350-20 | ||||
| 25 | 24,9 | редуктор Ц2-350-25 | ||||
| 31,5 | 32,42 | редуктор Ц2-350-31,5 | ||||
| 40 | 41,34 | редуктор Ц2-350-40 | ||||
| 50 | 54 | редуктор Ц2-350-50 | ||||
| Номинальное передаточное число | Крутящий момент на выходном валу, Нм | |||||||||||||||||
|
для Н (ПВ=100%) |
для ВТ (ПВ=60%) |
для Т (ПВ=40%) |
для С (ПВ=25%) |
для Л (ПВ=16%) |
||||||||||||||
| при номинальной частоте вращения входного вала, об/мин | ||||||||||||||||||
| 600 | 750 | 1000 | 1500 | 600 | 750 | 1000 | 1500 | 600 | 1000 | 1500 | 600 | 1000 | 1500 | 600 | 750 | 1000 | 1500 | |
| 8 10 12,5 | 1750 | 1750 | 1800 | 1800 | 2180 | 2150 | 2150 | 2120 | 3500 | 2800 | 3000 | 2430 | 6000 | 5600 | 5000 | 8000 | 8000 | 7100 |
| 16 20 | 1600 | 1600 | 1900 | 1900 | 3000 | 6800 | 5300 | 9000 | 9000 | 7300 | ||||||||
| 25 31,5 | 2650 | 2500 | 2180 | 4120 | 3300 | 6500 | 6400 | 6000 | 9500 | 8250 | 8250 | |||||||
| 40 50 | 1550 | 1550 | 1850 | 3700 | 6700 | 5800 | 8500 | |||||||||||
Редуктор Ц2-350: габаритные и присоединительные размеры
| Тип редуктора | aw | В, В1 | B2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | Н | H1 | n | d |
| редуктор Ц2-350 | 350 | 330 | 280 | 700 | 300 | 255 | 320 | 345 | 180 | 200 | 0 | 409 | 212 | 6 | 26 |
Редуктор Ц2-350: входной и выходной вал
| Тип редуктора | d | d1 | d2 | l | l1 | l2 | b | t |
| входной | ||||||||
| редуктор Ц2-350 | 40 | 35,9 | 50 | 110 | 82 | 41 | 10 | 38,9 |
| выходной | ||||||||
| редуктор Ц2-350 | 85 | 78,5 | 105 | 65 | 130 | 170 | 20 | 83 |
Редуктор Ц2-350: размеры выходного вала с концом в виде зубчатой муфты
| Тип редуктора | m | z | D | b | dF8 | d1dll | L | B | k |
| редуктор Ц2-350 | 6 | 40 | 252 | 30 | 110 | 140 | 230 | 60 | 25 |
Редуктор Ц2-350: размеры выходного вала с концом для присоединения командоаппарата
| Тип редуктора | d h8 | d1 | d2 | d3 | l1 |
| редуктор Ц2-350 | 75 | 90 | 55 | 5 | 20 |
Редуктор Ц2-350: размеры выходного цилиндрического вала
| Тип редуктора | d | d1 | d2 | l1 | l2 | b | t | n |
| редуктор Ц2-350 | 85 r6 | 50 | М12 | 130 | 22 | 22 | 93 | 2 |
Редуктор Ц2-350: пример условного обозначения при оформлении заказа
Редуктор Ц2-350-50-12-У2, где
- Ц2 - тип редуктора, который выбран вами для заказа;
- 350 - мехосевое расстояние, измеряемое в мм;
- 50 - номинальное передаточное число редуктора;
- 12 - вариант его сборки;
- У - климатическое исполнение;
- 2 - категория размещения.
