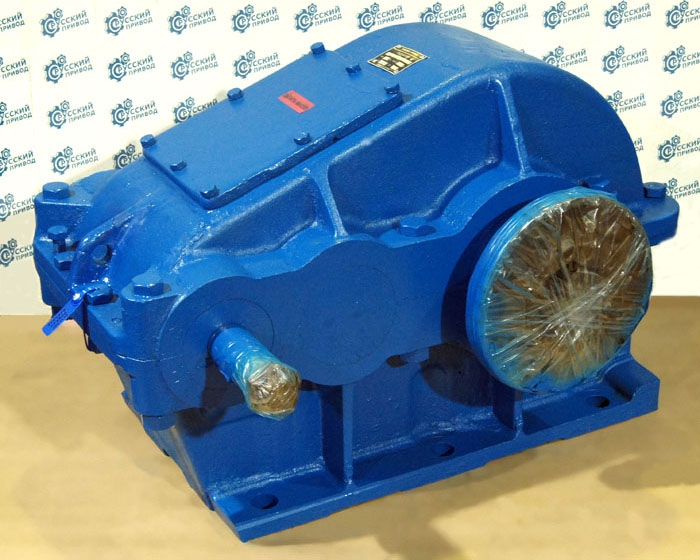

Редуктор Ц2-400
Редуктор Ц2, редуктор Ц2-400: назначение и сфера применения
Редуктор Ц2-400 имеет некоторое отличие от других редуторов, и заключается оно в типе его зацепления, то есть как быстроходную ступень используют для редуктора Ц2-400 шевронное зацепление. Особенность зацепления обуславливает небольшие габариты редуктора, а также высокий крутящий момент. По большей части редуктор Ц2-400 применяется в подъёмно-транспортных механизмах.
Редуктор Ц2-400: условия работы
1. Для редуктора Ц2-400 можно отметить, что валы могут вращаться в любые стороны;
2. редуктор Ц2 имеет характерные для эксплуатации следующие климатические условия - У, Т, а категории размещения - 2,3 по ГОСТ 15150-69;
3. Отметим, что неагрессивная среда обязательна для правильной эксплуатации редуктора Ц2-400, умеренная запыленность и влажность;
4. Частота вращения входного вала для данного редуктора Ц2 не превышает 1500 об/мин.
Редуктор Ц2-400: варианты сборки
Редуктор Ц2-400: технические характеристики
| Частота вращения входного вала | Межосевое суммарное расстояние, мм | Передаточное число | КПД, % | Масса, кг | Обозначение | |
| Номин. | Факт. | |||||
| 500, 750, 1000, 1500 | 400 | 8 | 8,3 | 96 | 315 | редуктор Ц2-400-8 |
| 10 | 9,8 | редуктор Ц2-400-10 | ||||
| 12,5 | 12,41 | редуктор Ц2-400-12,5 | ||||
| 16 | 16,3 | редуктор Ц2-400-16 | ||||
| 20 | 19,88 | редуктор Ц2-400-20 | ||||
| 25 | 24,9 | редуктор Ц2-400-25 | ||||
| 31,5 | 32,42 | редуктор Ц2-400-31,5 | ||||
| 40 | 41,34 | редуктор Ц2-400-40 | ||||
| 50 | 54 | редуктор Ц2-400-50 | ||||
| Допускаемая радиальная консольная нагрузка на тихоходном валу, Н | 10000 | |||||
| Номинальный крутящий момент на выходном валу, Н.м | 3350 | |||||
Редуктор Ц2-400: габаритные и присоединительные размеры
| Тип | Awт | Awб | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | L5 | d | п |
| редуктор Ц2-400 | 250 | 150 | 500 | 320 | 380 | 505 | 265 | 27 | - | 805 | 640 | 150 | 286 | 325 | 375 | 33 | 6 |
Редуктор Ц2-400: пераметры валов (быстроходный/тихоходный)
| Тип редуктора | быстроходный вал | тихоходный вал | ||||||||||
| d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
| редуктор Ц2-400 | 50 | М36х3,0 | 110 | 82 | 12 | 25,95 | 95 | М64х4,0 | 170 | 130 | 22 | 48,75 |
Редуктор Ц2-400: размеры выходного вала с концом в виде зубчатой муфты
| Тип редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
| m | z | ||||||||
| редуктор Ц2-400 | 30 | 252 | 110F8 | 140 | 280 | 10 | 60 | 6 | 40 |
Редуктор Ц2-400: размеры выходного цилиндрического вала
| Тип редуктора | тихоходный вал | ||||||||
| d | d1 | d2 | l | l1 | b | t | п | L | |
| редуктор Ц2-400 | 95r6 | 50 | М12 | 130 | 22 | 25 | 104 | 2 | 350 |
Редуктор Ц2-400: размеры полого выходного вала
Редуктор Ц2-400: пример условного обозначения при формировании заказа
Редуктор Ц2-400-50-12-У2, где
- Ц2 - тип редуктора, выбранный заказчиком;
- 400 - мехосевое расстояние для редуктора, в мм;
- 50 - номинальное передаточное число;
- 12 - вариант сборки;
- У - климатическое исполнение;
- 2 - категория размещения.
