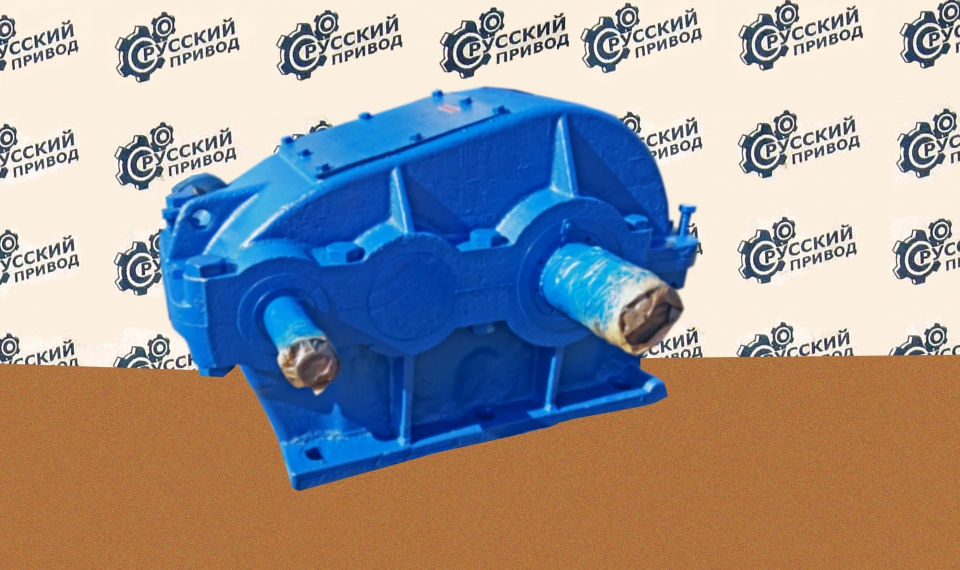

Редуктор Ц2-500

Цена: 485 000 руб.

Редуктор Ц2-500: назначение и сфера использования

Редуктор Ц2-500 отличается от других типов редукторов видом своего зацепления, для редуктора Ц2-500 - это шевронный тип зацепления, который используется как быстроходная ступень. Благодаря виду зацепления данный редуктор имеет довольно малые габаритные размеры и, одновременно, высокий крутящий момент, если проводить сравнение с другими редукторами. По большей части редуктор Ц2-500 используется в разнообразных подъёмно-транспортных механизмах.

Редуктор Ц2-500: условия работы

1. Валы имеют способность производить вращение в любую сторону;



2. Климатические условия для редуктора Ц2-500 могут быть двух типов - У, Т, а категории размещения при этом - 2,3 по ГОСТ 15150-69;



3. Обязательно наличие неагрессивной среды, а также умеренной запыленности воздуха и умеренной влажности;



4. Частота вращения входного вала для редуктора Ц2-500 не должна превышать 1500 об/мин.

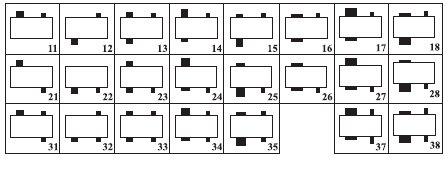

Редуктор Ц2-500: варианты сборки

Редуктор Ц2-500: варианты сборки

Редуктор Ц2-500: технические характеристики

Частота вращения выходного вала Межосевое суммарное расстояние, мм Передаточное число КПД, % Масса, кг Обозначение
Номинальное Фактическое
500, 750, 1000, 1500 500 8 8,3 96 500 редуктор Ц2-500-8
10 9,8 редуктор Ц2-500-10
12,5 12,41 редуктор Ц2-500-12,5
16 16,3 редуктор Ц2-500-16
20 19,88 редуктор Ц2-500-20
25 24,9 редуктор Ц2-500-25
31,5 32,42 редуктор Ц2-500-31,5
40 41,34 редуктор Ц2-500-40
50 54 редуктор Ц2-500-50
Допускаемая радиальная нагрузка на тихоходном валу, Н 14000
Номинальный крутящий момент на выходном валу, Н.м 5450

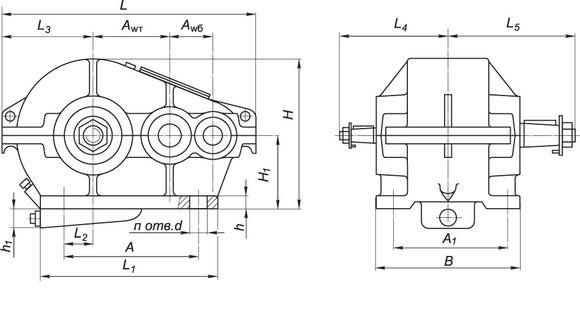

Редуктор Ц2-500: габаритные и присоединительные размеры

Редуктор Ц2-500: габаритные и присоединительные размеры

Тип Awт Awб A A1 B H H1 h h1 L L1 L2 L3 L4 L5 d п
редуктор Ц2-500 300 200 640 360 440 598 315 30 - 985 785 190 340 390 445 39 6

Редуктор Ц2-500: входной и выходной вал

Редуктор Ц2-500: входной и выходной вал

Тип быстроходный вал тихоходный вал
d d1 l l1 b t d d1 l l1 b t
редуктор Ц2-500 60 М42х3,0 140 105 16 31,38 110 М80х4,0 210 165 25 55,88

Редуктор Ц2-500: размеры выходного вала с концом в виде зубчатой муфты

Редуктор Ц2-500: размеры выходного вала с концом в виде зубчатой муфты

Тип b d d1 d2 L l l1 Зацепление
m z
редуктор Ц2-500 40 336 150F8 215 330 15 65 8 40

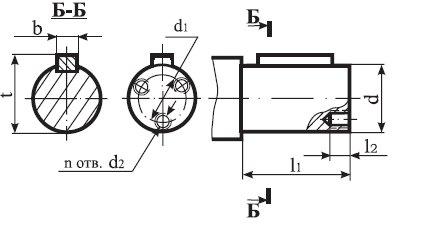

Редуктор Ц2-500: размеры выходного цилиндрического вала

Редуктор Ц2-500: размеры выходного цилиндрического вала

Тип тихоходный вал
d d1 d2 l l1 b t п L
редуктор Ц2-500 110s6 80 М12 165 22 28 120 3 410

Редуктор Ц2-500: пример условного обозначения при формировании заказа

Редуктор Ц2-500-40-21-У2, где



  • Ц2 - тип покупаемого редуктора;
  • 500 - мехосевое расстояние для выбранного редуктора, мм;
  • 40 - его номинальное передаточное число;
  • 21 - вариант сборки;
  • У - климатическое исполнение;
  • 2 - категория размещения.



Сертификат соответствия ГОСТ Р на редуктор Ц2-500
