Редуктор Ц2-650

Редуктор Ц2-650: назначение

В современном мире редукторы работают повсеместно днем и ночью, они могут использоваться как на земле,так и в воздухе или в воде. Отрасли использования редукторов очень разнообразны - приборостроение, техникостроение, автоиндустрия, производство автомобильных деталей также не обходится без редукторов. Относительно редукторов можно выделить некоторые общие их черты, отличные для разных моделей, это коэффициент полезного действия, передаточное отношение, мощность, количество ступеней, количество передач, угловые скорости валов.

Различные редукторы могут применяться в разных сферах, соответствующий редуктор может быть выбран в соответствии конструкции каждого редуктора и его особенностей.

Редуктор Ц2-650 относится к редукторам двухступенчатого цилиндрического типа, это горизонтальный специальный крановый редуктор. Данный редуктор может использоваться в механизмах грузоподъемных машин, приводах некоторых других машин, диапазон передаточных чисел при этом колеблется от 8 до 50 в повторно-кратковременных режимах нагружения. Для редуктора Ц2-650 реализуется зацепление, которое называется шифронным, это имеет отношение к его быстроходной ступени. Благодаря этому данный редуктор имеет приемлемые небольшие габариты, достаточно высокий крутящий момент, относительно других моделей редукторов.

Редуктор Ц2-650: условия применения

Валы для редуктора Ц2-650 вращаться могут в обе стороны. Климатические условия для работы данного редуктора: Т и У категорий, размещения 2 и 3 по ГОСТ 15150-69. Среда применения должна быть неагрессивной, влажность умеренной, запыленность воздуха также должна быть умеренной. Частота вращения входного вала редуктора Ц2-650 может быть не больше 1500 об/мин.

Конкурентоспособность редуктора Ц2-650 может быть также повышена еще при расширении номенклатуры выпускаемых изделий. Коэффициент полезного действия для данного редуктора может быть повышена примерно на 5-10% при использовании оптимальных параметров червяка.

Редуктор Ц2-650: технические характеристики

Типоразмер	Передаточное число u	*Мт, Нм**	Масса редуктора, кг	Aw_c	Aw_T	Aw_Б
редуктор Ц2-650	8, 10, 12.5, 16, 20, 25, 31.5, 40,50	33500	1100	650	400	250

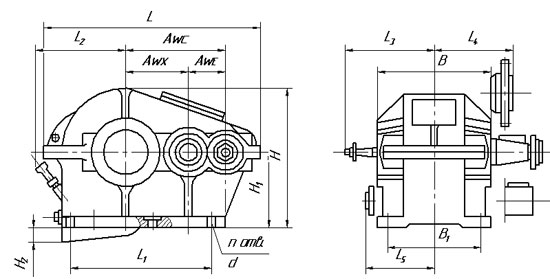

Редуктор Ц2-650: габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	B	B₁	H	H₁	H₂	d	n
Редуктор Ц2-650	1270	780	410	480	410	295	560	470	695	315	95	39	8

Редуктор Ц2-650: размеры концов входных и выходных валов

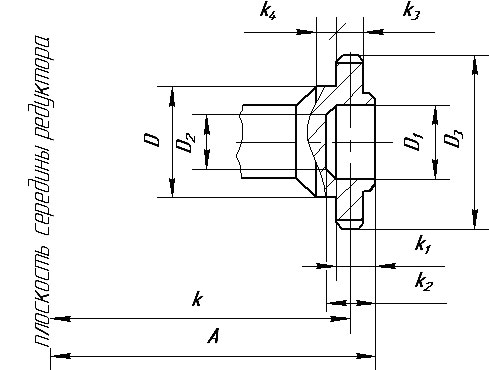

Типоразмер	Выходной вал в виде части зубчатой муфты
Типоразмер	m	z	A	k	k₁	k₂	k₃	k₄	D	D₁	D₂	D₃
Редуктор Ц2-650	10	40	410	370	70	90	50	20	230	160	70	420

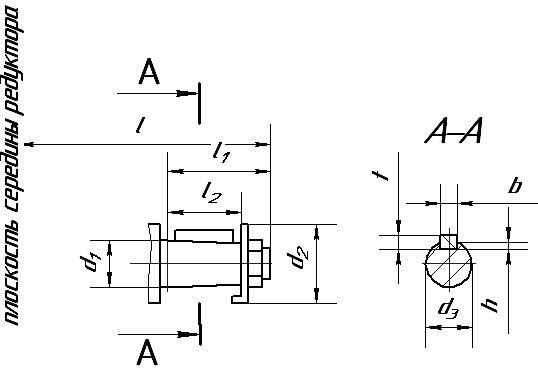

Типоразмер редуктора	Вал	l	l₁	l₂	d₁	d₂	d₃	t	b	h
Редуктор Ц2-650	Входной вал (форма К)	480	140	105	70	90	64.75	11	18	7

Типоразмер редуктора	Вал	l₃	l₄	l₅	d₄	d₅	d₆	t₁	b₁	h₁

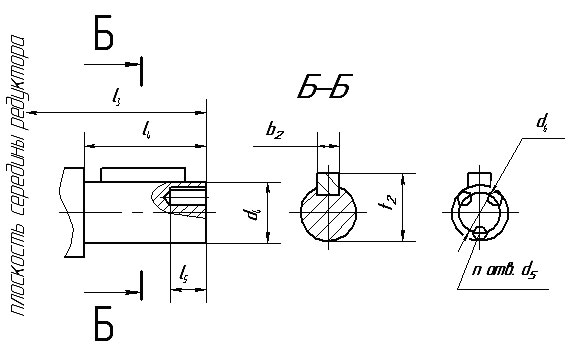

Крановый редуктор Ц2-650	Вал выходной (форма К)	550	250	200	140	180	130	18	32	11

Типоразмер	Вал	l₆	l₇	l₈	d₇	d₈	d₉	t₂	b₂	n
Редуктор Ц2-650	Вал выходной (форма Ц)	510	200	22	140	M12	80	152	36	3

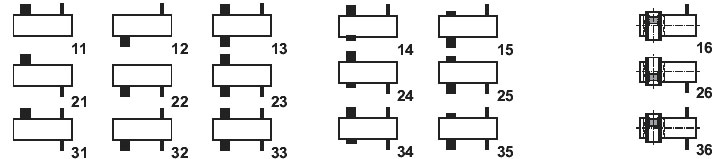

Редуктор Ц2-650: варианты сборки (в зависимости от критериев)

варианты 11,12,13,21,22,23,31,32 и 33 - основной вид сборки;
варианты 14,15,24,25,34 и 35 - присоединение приборов и автоматики;
варианты 16,17,18, 26,27,28,36,37,38 - для полого вала Ц2-400.

Редуктор Ц2-650: условное обозначение

Ц2-650-31,5-12-ЦМ-У2Ц2-650

Ц2 - тип устройства;
650 - межосевое суммарное расстояние;
31,5 - передаточное число;
12 - вариант сборки;
ЦМ - исполнение концов валов (К-конический, Ц-цилиндрический, П-полый, М- часть зубчатой муфты);
У2 - категория размещения и климатическое исполнение.
