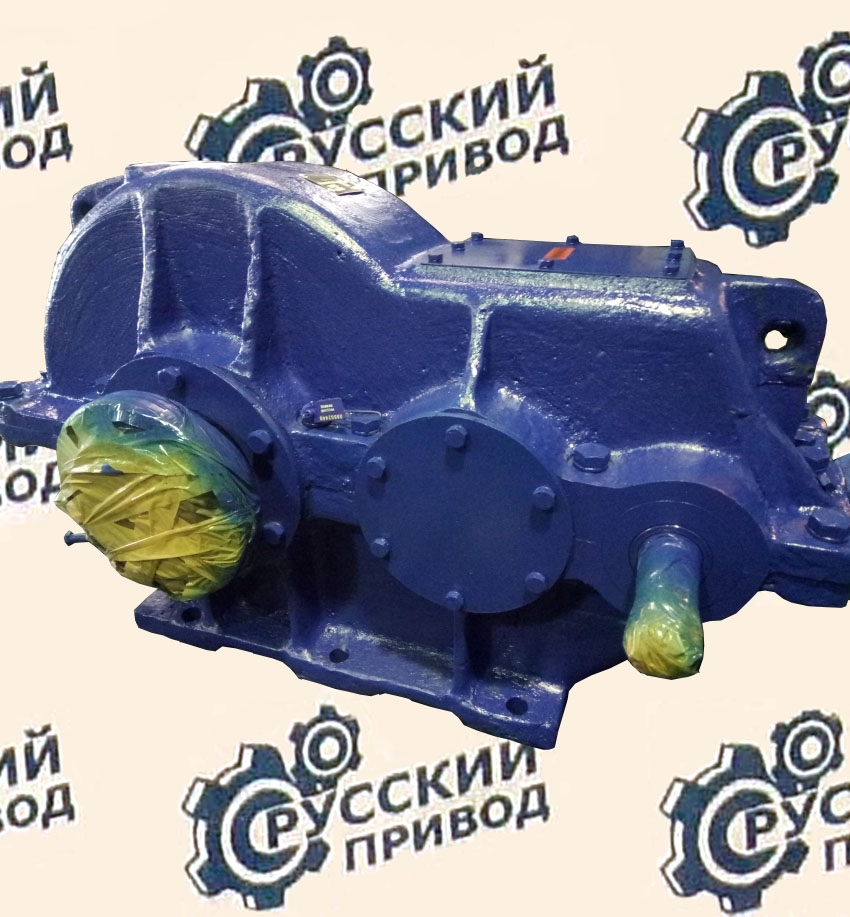

Редуктор Ц2У-315К
Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серии Ц2У-315К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа в повторно-кратковременном режиме;
- вращение валов в любую сторону, частота вращения входного вала до 1500 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения — У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150 — 69.
|

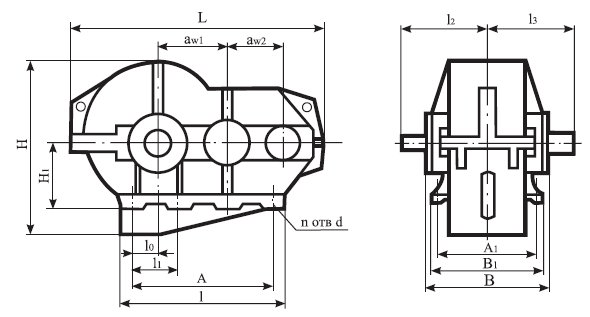

Тип |
aw1 |
aw2 |
L |
l |
l0 |
l1 | l2 | l3 | A | A1 |
B |
B1 |
H |
H1 |
n |
d |
|
Ц2У-315К |
315 |
200 |
1030 |
620 |
95 |
240 | 300 | 420 | 480 | 290 |
366 |
340 |
633 |
300 |
6 |
26 |
Размеры конца выходного вала в виде зубчатой муфты.
|
Тип |
m |
z |
D |
d F8 |
d1 |
B |
b |
k |
L |
|
Ц2У-315К |
6 |
40 |
252 |
110 |
130 |
60 |
30 |
25 |
245* |
|
4 |
56 |
232 |
120 |
162 |
50 |
35 |
32,5 |
237,5 |
* для варианта зубчатой полумуфты без паразитной шестерни — 250 мм.
Размеры концов входного и выходного вала: цилиндрического
|
Тип |
d |
t |
b |
l |
|
входного вала |
||||
|
Ц2У-315К |
50k6 |
53,5 |
14 |
110 |
|
выходного вала |
||||
|
Ц2У-315К |
110m6 |
116 |
28 |
210 |
конического
|
Тип |
d |
d1 | l | l1 | t | b | L |
|
входного вала |
|||||||
|
Ц2У-315К |
45,9 | 110 | 82 | 48,9 | 12 | 1300 | |
|
выходного вала |
|||||||
|
Ц2У-315К |
110m6 |
101,75 | 210 | 165 | 106,75 | 25 | 420 |

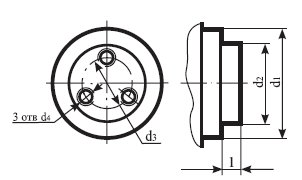

Конец выходного вала для подключения приборов и автоматики
|
Тип |
d1h10 |
d2 |
d3 |
d4 |
L |
|
Ц2У-315К |
130 |
60 |
30 |
25 |
245* |

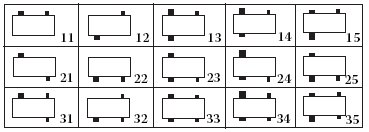

Варианты сборки:
Технические характеристики:
|
Тип |
Ц2У-315К |
||||
|
Передаточное число |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
||||
|
Режим нагружения |
ПВ-15% |
ПВ-25% |
ПВ-40% |
||
|
Номинальный крутящий момент на выходном валу, Нм |
min |
8 600 |
7 600 |
7 600 |
|
|
max |
11 200 |
9 200 |
9 200 |
||
|
Номинальная передаваемая мощность, кВт |
min |
27 |
24 |
24 |
|
|
max |
190 |
175 |
169 |
||
|
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н |
Выходного |
min |
11 200 |
||
|
max |
22 400 |
||||
|
Входного |
min |
2 000 |
|||
|
max |
4 000 |
||||
|
Масса, кг, не более |
460 |
||||
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА В ЗАКАЗЕ:
Редуктор Ц2У-315КМ-25-12Квх-Мп-У3,
- где
- Ц - редуктор цилиндрический;
- 2 - двухступенчатый;
- У - горизонтальный узкий;
- К - с межосевым расстоянием тихоходной ступени 400 мм, картерный;
- М - модифицированный;
- 25 - с номинальным передаточным отношением 25;
- 12 - с вариантом сборки 12;
- Квх - с коническим концом быстроходного вала;
- М - с концом тихоходного вала в виде зубчатой полумуфты М;
- У - с климатическим исполнением У;
- 3 - с категорией размещения 3.
