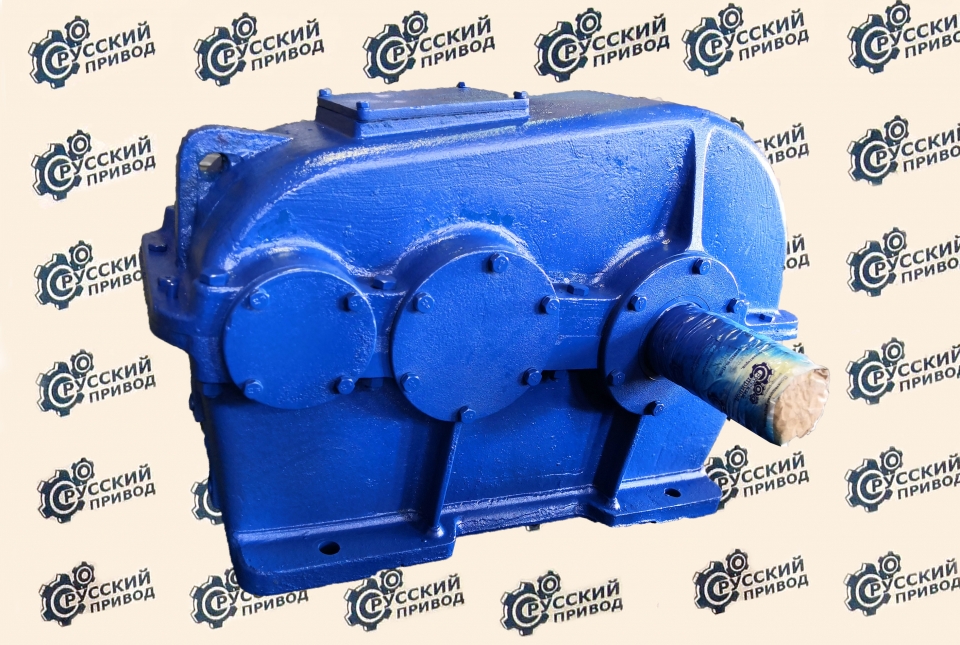

ЦДН-17,5,ЦДН-25,ЦДН-35,ЦДН-40,ЦДН-50

Цена: от 47 500 руб.

Назначение редукторов: ЦДН-17,5, ЦДН-25, ЦДН-35, ЦДН-40, ЦДН-50

Данные редукторы относятся к типу цилиндрических двухступенчатых горизонтальных редукторов, которые применяются в машиностроении. Редуктора ЦДН-17,5, ЦДН-25, ЦДН-35, ЦДН-40, ЦДН-50 призваны увеличивать крутящий момент и одновременно уменьшить частоту вращения.

Условия использования редукторов типа ЦДН

Нагрузка может быть постоянной или же переменной, направление так же может быть либо одного направления или же реверсивного.

Работать данные редукторы могут либо длительно, либо переменно с остановками, валы при этом могут вращаться в различные стороны.

Отметим, что частота вращения входного вала не должна быть выше 1500 об/мин.

Температура внешней среды может колебаться от минус 40 градусов до плюс пятидесяти градусов.

Запыленность помещения может быть повышенной, но среда неагрессивной.

Климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Условное обозначение редукторов ЦДН

ЦДН-25-28,4-12-У2, где

ЦДН - тип редуктора;

25 – типоразмер редуктора;

28,4 – номинальное передаточное число;

12 – вариант сборки;

У – климатическое исполнение;

2 – категория размещения.

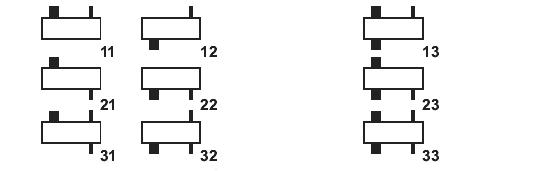

Редуктора ЦДН: варианты сборки

Где группа 11, 12,21, 22, 31, 32 - с концами валов под муфты, в виде части зубчатой муфты, а группа 13, 23, 33 - с концами валов под муфты.

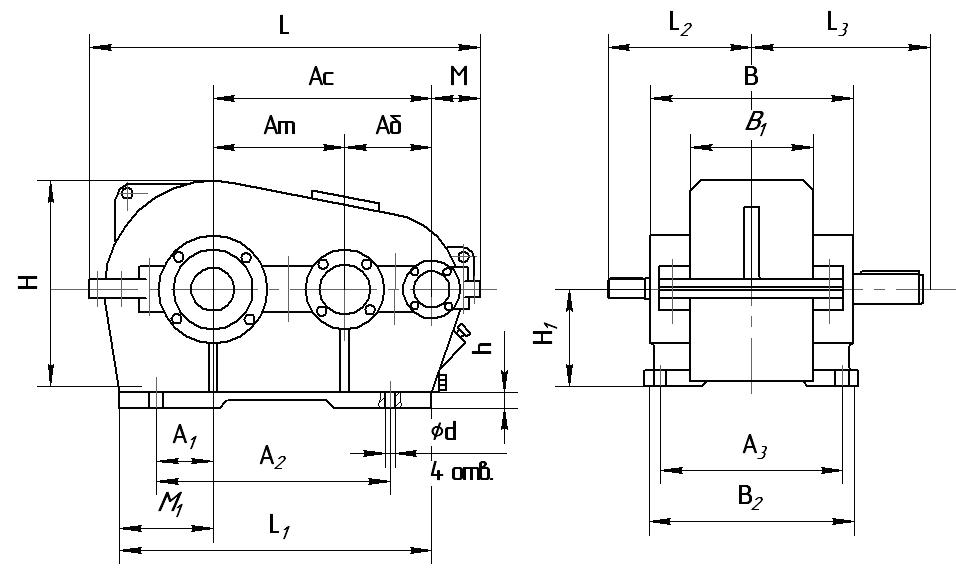

Габаритные и присоединительные размеры редукторов ЦДН

Типоразмер редуктора Ас Аб Ат А1 А2 А3 В В1 В2 В3
ЦДН-17,5 175 75 100 65 265 165 200 102 205 -
ЦДН-25 250 100 150 80 310 205 264 144 240 80
ЦДН-35 350 150 200 110 420 250 312 186 300 90
ЦДН-40 400 150 250 130 490 280 352 206 340 110
ЦДН-50 500 200 300 135 570 320 396 250 370 130



Типоразмер редуктора h Н Н1 L L1 L2 L3 М М1 d вес
ЦДН-17,5 15 222 110 385 305 155 192 85 85 17 35
ЦДН-25 18 307 160 520 400 195 253 87,5 122 17 81
ЦДН-35 20 405 212 695 550 242 310 113 160 22 150
ЦДН-40 22 503 265 790 625 293 360 112 196 26 240
ЦДН-50 25 600 315 955 780 313 380 133 235 26 375

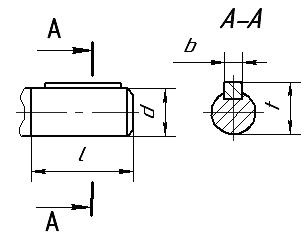

Размеры концов валов для редукторов ЦДН

Типоразмер редуктора d l t b
ЦДН-17,5 Быстроходный вал 22 50 24,5 6
Тихоходный вал 35 80 38 10
ЦДН-25 Быстроходный вал 28 60 31 8
Тихоходный вал 50 110 53,5 14
ЦДН-35 Быстроходный вал 35 80 38 10
Тихоходный вал 70 140 74,5 20
ЦДН-40 Быстроходный вал 40 110 43 12
Тихоходный вал 85 170 90 22
ЦДН-50 Быстроходный вал 45 110 48,5 14
Тихоходный вал 95 170 100 25

Технические характеристики редукторов ЦДН

Типоразмер редуктора Общее передаточное число Скорость вращения быстроходного вала, об/мин Режим работы Мощность на быстроходном валу, кВт
ЦДН-17,5 8,04; 8,84; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,8; 24,4; 28,4; 30,7 500 С Т ВТ Н 1,8 – 0,5 1,8 – 0,4 1,7 – 0,4 1,6 – 0,4
750 С Т ВТ Н 3,1 – 0,7 3,0 – 0,7 2,8 – 0,6 2,7 – 0,6
1000 С Т ВТ Н 3,8 – 0,9 3,6 – 0,9 3,5 – 0,8 3,3 – 0,8
1500 С Т ВТ Н 5,64 – 1,4 5,4 – 1,3 5,2 – 1,3 4,9 – 1,2
ЦДН-25 8,04; 8,84; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,8; 24,4; 28,4; 30,7; 36,0; 39,2; 46,2; 49,2 500 С Т ВТ Н 7,3 – 0,9 6,9 – 0,9 6,6 – 0,8 6,3 – 0,8
750 С Т ВТ Н 10,2 – 1,4 9,8 – 1,3 9,4 – 1,3 8,9 – 1,2
1000 С Т ВТ Н 13,6 – 1,8 13 – 1,8 12,4 – 1,7 11,8 – 1,6
1500 С Т ВТ Н 20,36 – 2,9 19,5 – 2,6 18,6 – 2,6 17,7 – 2,5
ЦДН-35 8,04; 8,84; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,8; 24,4; 28,4; 30,7; 36,0; 39,2; 46,2; 49,2 500 С Т ВТ Н 16,0 – 2,2 15,3 – 2,1 14,6 – 2,0 13,9 – 1,9
750 С Т ВТ Н 23,9 – 3,2 22,9 – 3,1 21,8 – 2,9 20,8 – 2,8
1000 С Т ВТ Н 31,7 – 4,4 30,4 – 4,2 29,0 – 4,0 27,7 – 3,8
1500 С Т ВТ Н 47,7 – 6,4 45,6 – 6,2 43,6 – 5,9 41,5 – 5,6
ЦДН-40 8,04; 8,84; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,8; 24,4; 28,4; 30,7; 36,0; 39,2; 46,2; 49,2 500 С Т ВТ Н 22,0 – 2,8 21,0 – 2,6 20,0 – 2,5 19,1 – 2,4
750 С Т ВТ Н 33,1 – 4,0 31,7 – 3,9 30,2 – 3,7 28,8 – 3,5
1000 С Т ВТ Н 44,0 – 5,3 42,1 – 5,1 40,2 – 4,8 38,3 – 4,6
1500 С Т ВТ Н 66,13 – 7,9 63,2 – 7,6 60,4 – 7,3 57,5 – 6,9
ЦДН-50 8,04; 8,84; 9,75; 11,4; 12,7; 14,5; 16,3; 18,5; 19,8; 22,8; 24,4; 28,4; 30,7; 36,0; 39,2; 46,2; 49,2 500 С Т ВТ Н 41,3 – 5,6 39,5 – 5,4 37,7 – 5,2 35,9 – 4,9
750 С Т ВТ Н 62,0 – 8,6 59,3 – 8,3 56,5 – 7,9 53,9 – 7,5
1000 С Т ВТ Н 82,6 – 11,4 79,0 – 10,9 75,4 – 10,4 71,8 – 9,9
1500 С Т ВТ Н 124,0 – 17,1 118,6 – 16,4 113,2 – 15,7 107,8 – 14,9



Типоразмер редуктора Крутящий момент на тихоходном валы, Нм Предельная консольная нагрузка, Н
Тихоходный вал Быстроходный вал
ЦДН-17,5 293 – 266 281 – 254 268 – 24,3 255 – 231 3500 3300 3150 3000 1200 1000 900 800
ЦДН-25 1070 – 913 1023 – 873 977 – 834 930 – 794 7000 6600 6300 5000 1400 1200 1100 1000
ЦДН-35 2480 – 2116 2376 – 2024 2268 – 1932 2160 – 1840 12000 11000 10500 10000 2400 2200 2000 1800
ЦДН-40 3450 – 3025 3300 – 2896 3150 – 2763 3000 -2630 15000 14300 13700 13000 2800 2400 2200 2000
ЦДН-50 6475 – 5555 6193 – 5313 5912 – 5072 5630 - 4830 16000 15400 14700 14000 4000 3700 3500 3200
