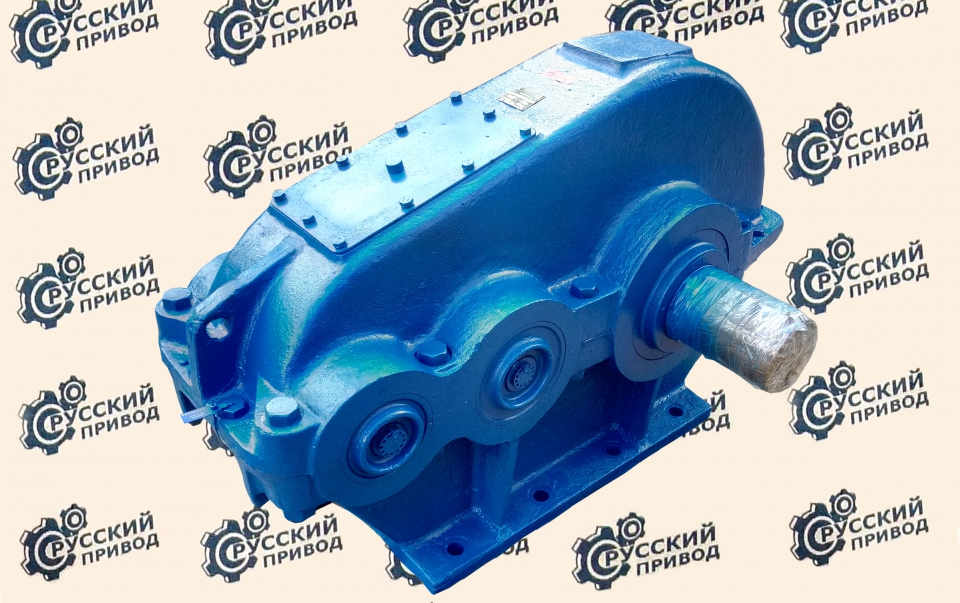

Редуктор ЦДНД-315, ЦДНД-400
Редуктор ЦДНД (ЦДНД-315, ЦДНД-400): назначение и сфера применения
Универсальный цилиндрические приводящие конструкции являются довольно распространенным вариантом перевода угловой скорости в силу крутящего момента с одновременным снижением числа вращений исходящего вала оборудования. Однако и среди них следует выделить те, которые могут работать с повышенными нагрузками. Редукторы ЦДНД-315 и ЦДНД-400 представляют собой приводящие узлы узкой конструкции, которые оснащены зубчатыми передачами Новикова для более эффективной работы с повышенными нагрузками с минимальным риском повреждения внутреннего механизма. Используемые в конструкции детали изготовлены из более прочных сплавов стали, что и обеспечивает их повышенную износостойкость. Редукторы ЦДНД могут использоваться как с различными механизмами, так и с грузоподъемной техникой.
Использование редукторов ЦДНД в производстве позволяет повышать эффективность работы производственного оборудования с минимальными изменениями в его конструкции.
Схемы сборки редукторов ЦДНД-315, ЦДНД-400
Редуктор ЦДНД: основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwБ |
| ЦДНД-200 | 12.5, 20, 31.5, 40 | 2100 | 152 | 200 | 125 |
| ЦДНД-315 | 7000 | 424 | 315 | 200 | |
| ЦДНД-400 | 14000 | 865 | 400 | 250 |

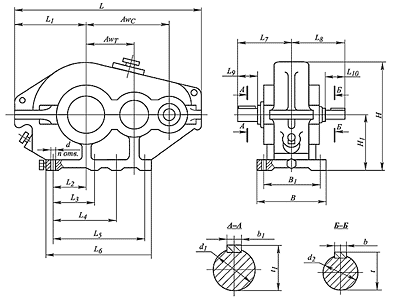

Редуктор ЦДНД: габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | B |
| ЦДНД-200 | 685 | 245 | 60 | - | - | 310 | 440 | 252 | 220 | 105 | 82 | 245 |
| ЦДНД-315 | 1000 | 345 | 110 | - | 240 | 480 | 630 | 365 | 267 | 165 | 82 | 345 |
| ЦДНД-400 | 1265 | 445 | 155 | 215 | 430 | 645 | 820 | 450 | 330 | 200 | 105 | 425 |
| Типоразмер редуктора | B1 | H | H1 | d | d1 | d2 | t | t1 | b | b1 | n |
| ЦДНД-200 | 200 | 412 | 212 | 22 | 60 | 40 | 43 | 64 | 12 | 18 | 4 |
| ЦДНД-315 | 280 | 635 | 335 | 26 | 110 | 50 | 53.5 | 116 | 14 | 28 | 6 |
| ЦДНД-400 | 340 | 820 | 425 | 33 | 140 | 65 | 69 | 148 | 18 | 36 | 8 |
Условное обозначение редуктора ЦДНД при заказе
| Редуктор | ЦДНД - | 315 - | 20 - | 21 - | У3 | |||||
| Тип редуктора | ||||||||||
| Межосевое расстояние тихоходной ступени, мм | ||||||||||
| Передаточное число | ||||||||||
| Схема сборки | ||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||
Отметим, что Ц - это исполнение конца тихоходного вала цилиндрического.
Отдельно для редуктора ЦДНД-315 можно сказать, что эти редукторы используются для изменения больших мощностей. Области использования достаточно разнообразны. Редуктор ЦДНТ-315 может использоваться в эскалаторах любых торговых центров, а также станций метро.
А редуктор ЦДНД-400 широко применяется в приводах многих автомобилей или любых сложных механизмов. Это двухступенчатые устройства, которые могут вести работу в непрерывном режиме или же с остановками. редукторы ЦДНД-400 вращает валы в разные стороны. Важно обратить внимание на внешнюю среду, в которой предполагается использование редуктора ЦДНД, не должно быть запыленности воздуха, чтобы она не превышала десяти миллиграмм на 1 кубический метр. Кроме того важно проводить регулярное смазывание всех деталей редуктора ЦДНД специальным защитным средством. Если все условия вышеназванные будут соблюдаться, редуктор ЦДНД будет работать максимально длительный срок и приносить максимальную пользу.
