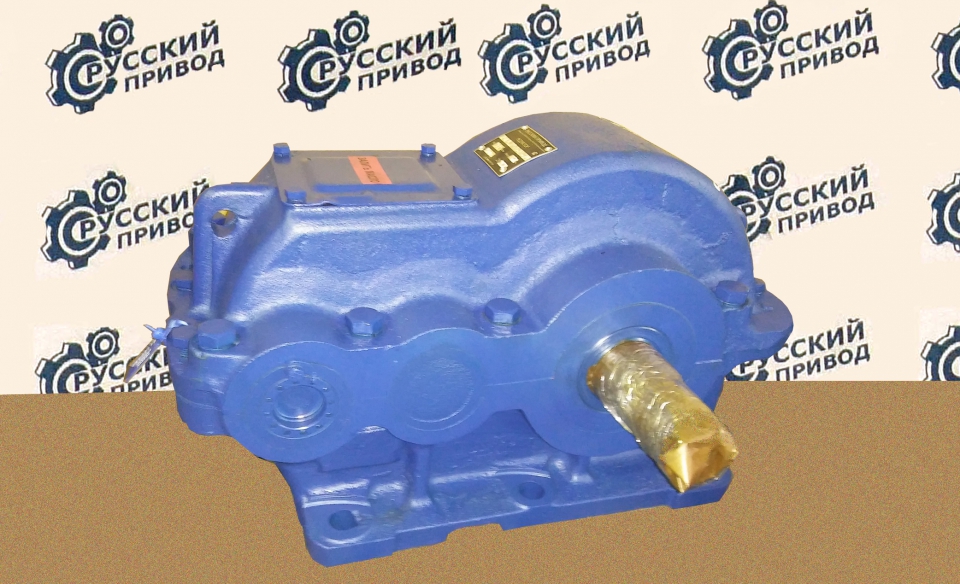

Редуктор РЦД-250

Цена: 62 000 руб.

Редуктор РЦД, редуктор РЦД-250: назначение и свойства

Редуктор РЦД-250 это тип редуктора, который по своим харатеристикам относится к группе редуторов цилиндрического двухсупенчатого горизонтального типа. Редуктор РЦД-250 используется в достаточно большом спектре сфер, например, он нужендля привода транспортеров и питателей, а, кроме того, и других видов машин.



Редуктор РЦД-250 (редуктор РЦД) представляет собой двухступенчатую передачу, по типу которая относится к зубчатому типу, данная передача обладает двумя парами цилиндричесих косозубых колес, а валы этих колес имеют размещение в одной горизонтальной плоскости. Валы колес редуктора РЦД-250 должны стоять на подшипниках качения, производятся они в чугунном корпусе. Чугунный корпус при этом обладает соответствующим разъемом в горизонтальной плоскости. Важно также взять во внимание тот факт, что межосевое расстояние первой ступени для редуктора РЦД-250 должно составлять 100 мм, в то время, как для второй ступени такой показатель равен 150 мм, а общее суммарное межосевое расстояние при этом составляет 250 мм. Редуктор РЦД-250 должен быть соединен с двигателем и приводимой машиной, используя муфты или ремённые и цепные передачи.

Редуктор РЦД-250: условия применения

1. Редуктор РЦД-250 (редуктор РЦД) всегда может быть использован при реверсивной нагрузке.



2. Для данного вида редуктора степень точности передачи составляет 8.



3. Редуктор РЦД-250 дает возможность производства его в 12 вариантах по передаточным числам.



4. Относительно этого типа редуктора можно сказать, что он подразумевает целых 15 схем сборки.



5. Работа с редуктором РЦД-250 может вестись двовльно длительное время, а также с некоторыми периодическими остановками.



6. Редуктор РЦД-250 отвечает за вращение валов в любую сторону.



7. Температура внешней среды для комфортной работы данного редуктора может составлять от -40°С до +50°С.

Редуктор РЦД-250: варианты смазки

Редуктор РЦД-250 (редуктор РЦД) подразумевает использование следующих вариантов смазки:



  • непроточная - смазка, которая производится из общей ванны разбрызгиванием;
  • проточная - ведется из общей ванны разбрызгиванием;
  • комбинированная - относится к быстроходной ступени и смазывается поливанием, а остальные поверхности смазываются разбрызгиванием.



Отметим, что подшипники всегда смазываются разбрызгиванием.

Редуктор РЦД-250: варианты сборки

Маркировка по ГОСТ 20373-80 Устаревшая маркировка Схема сборки Маркировка по ГОСТ 20373-80 Устаревшая маркировка Схема сборки
12 1 Редуктор РЦД-250: варианты сборки 31 6 Редуктор РЦД-250: варианты сборки
22 2 Редуктор РЦД-250: варианты сборки 13 7 Редуктор РЦД-250: варианты сборки
32 3 Редуктор РЦД-250: варианты сборки 23 8 Редуктор РЦД-250: варианты сборки
11 4 v 33 9 Редуктор РЦД-250: варианты сборки
21 5 Редуктор РЦД-250: варианты сборки 15 10 Редуктор РЦД-250: варианты сборки
25 11 Редуктор РЦД-250: варианты сборки 35 12 Редуктор РЦД-250: варианты сборки
14 13 Редуктор РЦД-250: варианты сборки 24 14 Редуктор РЦД-250: варианты сборки
34 15 Редуктор РЦД-250: варианты сборки

Редуктор РЦД-250: технические характеристики

Номинальное передаточное число 10 16 20 Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения входного вала, об/мин Режим работы Крутящий момент на выходном валу редуктора, Нм Рвх max Pвых max
500 Средний 989 989 940 2200 10000
Тяжелый 769 715 792 1800 10000
Весьма тяжелый 604 605 666 1400 8000
Непрерывный 505 505 480 1000 6400
700 Средний 933 926 940 2200 10000
Тяжелый 660 655 717 1800 10000
Весьма тяжелый 568 550 604 1400 8000
Непрерывный 505 505 480 1000 6400
1000 Средний 849 846 940 2200 10000
Тяжелый 604 595 662 1800 10000
Весьма тяжелый 539 505 549 1400 8000
Непрерывный 505 505 480 1000 6400
1500 Средний 768 760 841 2200 10000
Тяжелый 568 540 592 1800 10000
Весьма тяжелый 505 505 534 1400 8000
Непрерывный 505 505 480 1000 6400
Обозначение Редуктор РЦД-250-10 Редуктор РЦД-250-16 Редуктор РЦД-250-20



Номинальное передаточное число 25 31,5 40 Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения входного вала, об/мин Режим работы Крутящий момент на выходном валу редуктора, Нм Рвх max Pвых max
500 Средний 895 895 844 2200 10000
Тяжелый 893 794 844 1800 10000
Весьма тяжелый 764 676 765 1400 8000
Непрерывный 457 457 431 1000 6400
700 Средний 895 895 844 2200 10000
Тяжелый 1290 739 1292 1800 10000
Весьма тяжелый 662 623 665 1400 8000
Непрерывный 457 457 431 1000 6400
1000 Средний 895 895 844 2200 10000
Тяжелый 716 667 716 1800 10000
Весьма тяжелый 595 563 601 1400 8000
Непрерывный 457 457 431 1000 6400
1500 Средний 895 858 844 2200 10000
Тяжелый 645 602 653 1800 10000
Весьма тяжелый 556 503 544 1400 8000
Непрерывный 457 457 431 1000 6400
Обозначение Редуктор РЦД-250-25 Редуктор РЦД-250-31,5 Редуктор РЦД-250-40

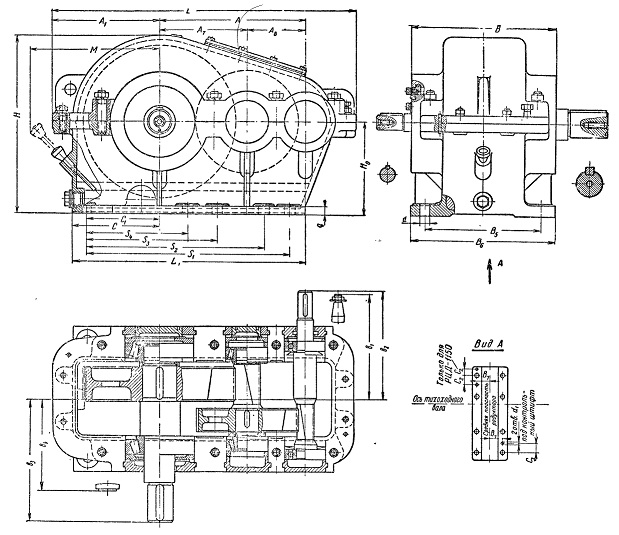

Редуктор РЦД-250: габаритные и присоединительные размеры

Редуктор РЦД, редуктор РЦД-250: габаритные и присоединительные размеры



aw2 aw L L1 L2 I I1 I2 I3 I4 I5 H H1 h d B B1 B2 Масса,кг
150 250 520 220 230 400 330 115 185 235 165 315 160 24 23 250 250 200 87

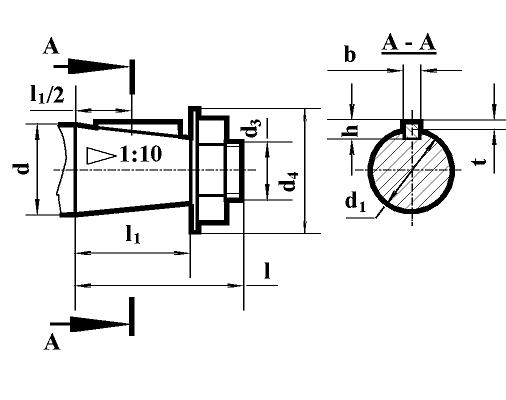

Редуктор РЦД-250: размеры концов входного вала

Редуктор РЦД, редуктор РЦД-250: размеры концов входного вала



Тип d d1 d3 d4 I I1 b h t
редуктор РЦД-250 30 27,1 М20х1,5 50 80 58 5 5 3

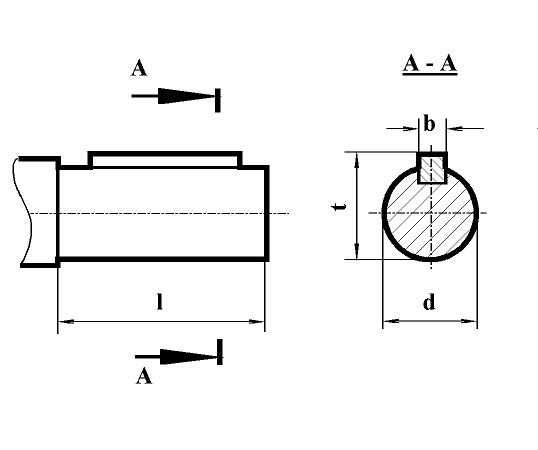

Редуктор РЦД-250: размеры концов выходного цилиндрического вала

Редуктор РЦД, редуктор РЦД-250: размеры концов выходного цилиндрического вала



Тип I d b t
редуктор РЦД-250 82 45к6 14 49,5

Редуктор РЦД-250: пример условного обозначения при заказе

Редуктор РЦД-250-40-11У2, где



  • РЦД - именно тип заказываемого редуктора;
  • 250 - межосевое расстояние выбранного вами редуктора;
  • 40 - номинальное передаточное число редуктора;
  • 11 - вариант сборки;
  • У2 - климатическое исполнение.
