Редуктор 1ЦУ-160 (редуктор ЦУ-160)
Редуктор 1ЦУ-160 (редуктор ЦУ-160): где и для чего применяется
Редуктор 1ЦУ-160 имеет высокую популярность у покупателей по ряду причин. Следует отметить, что встречается еще один вариант маркировки данного привода – редуктор ЦУ-160, что не сказывается на технических параметрах и показателях эффективности работы.
Первая и наиболее существенная – прекрасное выполнение главной функции: трансформации угловой скорости в силу вращения и оптимизация числа вращений исходящего вала оборудования. Второй, не менее значимой, является высокий уровень производительности указанного механизма: коэффициент полезного действия составляет не менее 98%, что близко к идеальному. Отдельным преимуществом данного типоразмера является облегченный внешний корпус, изготавливаемый из алюминия, что расширяет возможности монтажа, но не снижает защитных свойств внешнего корпуса.
Как и прочие варианты одноступенчатых цилиндрических универсальных приводов, редуктор 1ЦУ-160 может применяться в самых разнообразных направлениях хозяйственной деятельности: от строительства и легкой промышленности до сельского и коммунального хозяйства.
Редуктор 1ЦУ-160 имеет довольно приятную стоимость, которая также способствует росту популярности данного привода у покупателей, особенно в сложившейся экономической ситуации.
Редуктор 1ЦУ-160 (редуктор ЦУ-160): условия применения
Для работы редуктор 1ЦУ-160 предусматривает как режим постоянной работы, так и с наличием технологических перерывов (т.е. переменную нагрузку), что не влияет на эффективность работы данного механизма. Следует также отметить, что данная модель привода имеет возможность работы входного вала как в прямом, так и в реверсивном (обратном) направлении, что делает данный вариант сборки привода оптимальным вариантом для установки на производственное оборудование. Максимальная допустимая частота вращения вала – 1800 оборотов за 60 секунд.
Существенным условием работы такого редуктора является атмосфера, соответствующая категориям I и II , при насыщенности окружающего воздуха твердыми частицами на уровне не более 10 мг/на м3. Для данной модели редуктора приемлемыми условиями работы являются климатические решения У, Т, УХЛ и О при категории размещения с первой по четвертую (согласно действующему ГОСТ) Данное ограничение касается многих видов и вариантов сборки редукторов. То есть, редуктор может работать как под навесом на открытом воздухе, так и в условиях закрытого помещения с сравнительно чистым воздухом (при необходимости применения редуктора в условиях повышенной запыленности следует выбрать иной вариант из представленных в каталоге компании на сайте).
В целом, редуктор ЦУ (редуктор 1ЦУ), в частности модель редуктор 1ЦУ-160 вполне обоснованно считается оптимальным производственным оборудованием, повышающим эффективности производственных агрегатов и механизмов. Высокий уровень качества, надежности и износостойкости сделали его одним из лидеров потребительских предпочтений, а относительно невысокая цена – приятным приобретением для предпринимателей.
Редуктор 1ЦУ-160 (редуктор ЦУ-160)

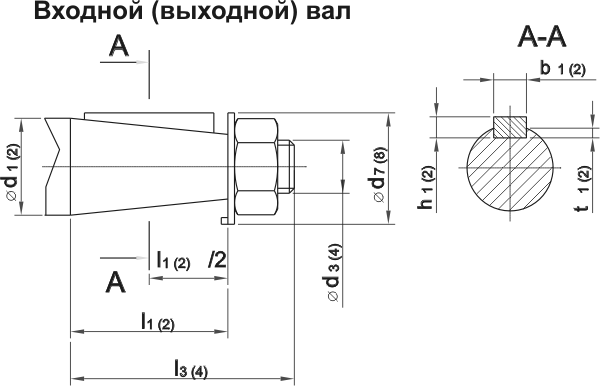

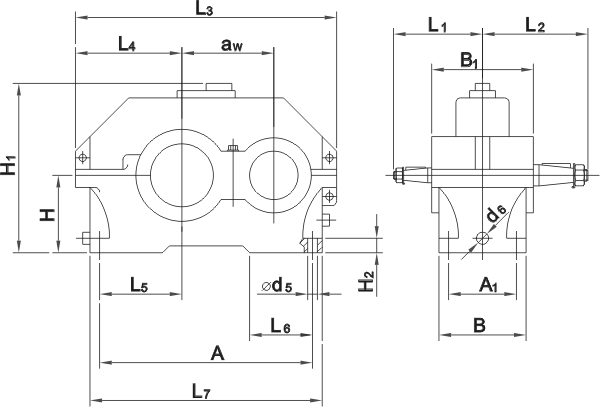

Редуктор 1ЦУ-160 (редуктор ЦУ-160): габаритные и присоединительные размеры
| аw | А | A1 | В | B1 | H | H1 | H2 | L1 | L2 | L3 | L4 | L5 | L6 |
| 160 | 355 | 125 | 175 | 185 | 170 | 335 | 28 | 218 | 218 | 475 | 195 | 136 | 125 |
 |
|||||||||||||
| L7 | b1 | b2 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | h1 | h2 | |
| 412 | 14 | 16 | 45 | 55 | М30х2,0 | МЗ6х3,0 | 24 | M24x1,5 | 63 | 75 | 9 | 10 | |
| l1 | l2 | l3 | l4 | t1 | t2 |
| 82 | 82 | 110 | 110 | 5,5 | 6 |
Редуктор 1ЦУ-160 (редуктор ЦУ-160): технические характеристики
| Номинальный вращающий момент на выходном валу Мт , Н*м | Допускаемая радиальная нагрузка, Н | Объем заливаемого масла, л | Масса кг | |
| на входном валу Fвх | на выходном валу Fвых | |||
| 1000 | 1000 | 4000 | 2 | 75 |
Редуктор 1ЦУ, редуктор ЦУ, редуктор 1ЦУ-160 (редуктор ЦУ-160): пример условного обозначения редуктора при формировании заказа
Редуктор 1ЦУ-160-3,15-11K У3, где:
- 1ЦУ - цилиндрический одноступенчатый редуктор;
- 160 - межосевое расстояние, которое измеряется в мм;
- 3,15 - номинальное передаточное числом заказываемого редуктора;
- 11 - выбранный вариант сборки;
- К - редуктор оснащен коническим концом тихоходного вала K;
- У - климатическое исполнениередуктора;
- 3 - категория размещения редуктора.
