Редуктор 1ЦУ-250
Цена:
232 500 руб.
Редуктор 1ЦУ-250: назначение и сфера использования
Редуктор 1ЦУ-250 относится к редукторам цилиндричесикм олноступенчатого типа. Отметим, что редуктор 1ЦУ-250 именно тотредуктор, который считается одним из наиболее мощных из своей серии.
Чаще всего редуктор 1ЦУ-250 используется для того, чтобы воспроизводить перемещение грузов, а также в разнообразной карьерной технике.
Редуктор 1ЦУ-250: технические характеристики
| Тип редуктора | Передаточное число номинальное | Передаточное число фактическое | Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м | |
| Эвольвентное зацепление | Зацепление Новикова | |||
| Редуктор 1ЦУ 250 | 2 | 2 | 2 | 5000 |
| 2,5 | 2,54 | 2,57 | ||
| 3,15 | 3,1 | 3,17 | ||
| 4 | 3,87 | 4 | ||
| 5 | 5 | 5,17 | 4500 | |
| 6,3 | 6 | 6,4 | ||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | КПД, % | Масса редуктора, кг | Объем заливаемого масла, л | |
| Вход вала | Выход вала | |||
| 4000 | 9000 | 98 | 250 | 9 |

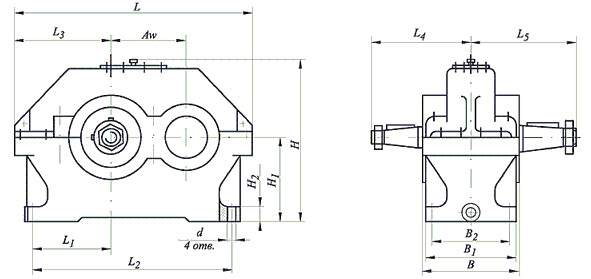

Редуктор ЦУ-250: габаритные и присоединительные размеры
|
|
|||||||||||||
| Тип редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | H | H1 | H2 | d |
| редуктор ЦУ-250 | 710 | 212 | 545 | 290 | 280 | 315 | 265 | 250 | 185 | 530 | 265 | 40 | 28 |

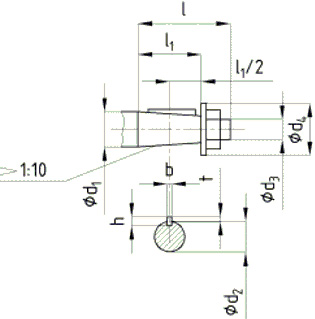

Редуктор 1ЦУ-250: размеры конических валов
|
|
||||||||||
| Тип редуктора | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
| редуктор 1ЦУ-250 | входной | 70 | 64,75 | М48хЗ | 100 | 140 | 105 | 18 | 14 | 7 |
| выходной | 90 | 83,5 | М64х4 | 130 | 170 | 130 | 22 | 11 | 9 | |
