Редукторы ЦОН-160, ЦОН-200, ЦОН-250

Цена: от 75 000 руб.

Редукторы типа ЦОН: назначение

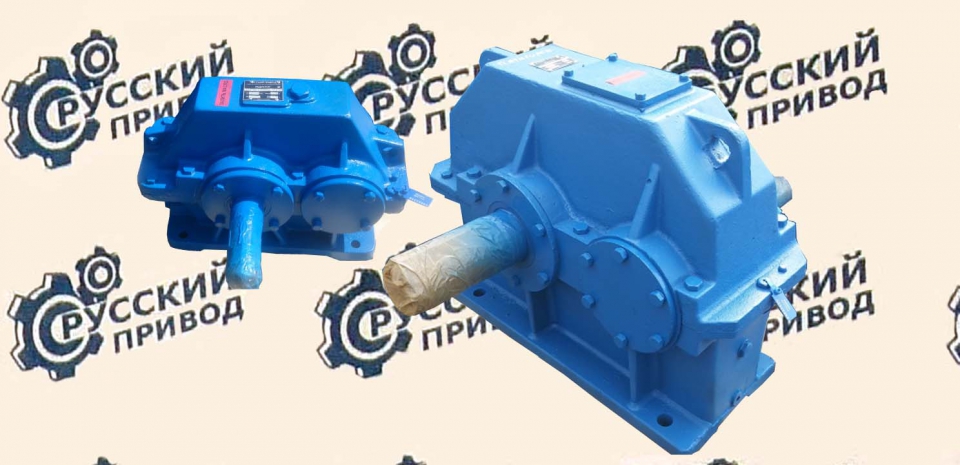

Редукторы данного типа - ЦОН-160, ЦОН-200 и ЦОН-250 представляют собой зубчатые горизонтальные цилиндрические одноступенчатые редукторы, обладаюзие зацеплением разновидности ЦОН.



Поное название зацепления, которое используеьтся для группы редукторов ЦОН-160, ЦОН-200 и ЦОН-250 - зацепление Новикова типа ЦОН. Такие редукторы считаются редукторами общего применения, нужны они для проведения изменения крутящего момента и частоты вращения валов в диапазоне передатточных чисел u=2-6,3.

Редукторы типа ЦОН: общий вид

Редукторы типа ЦОН: общий вид

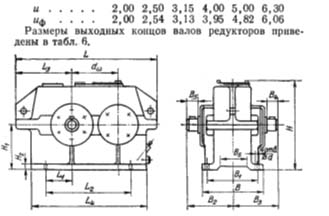

Редукторы типа ЦОН: габаритные и присоединительные размеры

Типоразмер редуктора αω L l1 l2 l3 B B1 B2 B3 B4 H H1 d H2 l4 Масса, кг B5 B6
редуктор ЦОН-160 160 485 100 295 195 200 160 243 212 80 350 170 17 20 400 75 110 70
редуктор ЦОН-200 200 565 137,5 370 237 225 180 290 258 110 432 212 22 22 490 135 140 90
редуктор ЦОН-250 250 690 180 490 285 265 210 345 285 110 535 265 26 24 620 242 170 100

Редукторы типа ЦОН: схемы сборки

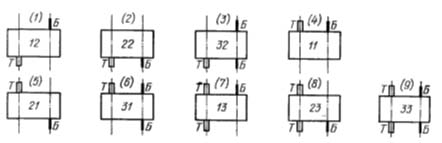

Редуктор ЦОН-160, ЦОН-200 и ЦОН-250 могут быть выполнены по одной из приведенных ниже схем  сборок:



Редукторы типа ЦОН: схемы сборки

Редукторы типа ЦОН: размеры концов валов (в мм) и применяемые подшипники качения

Редукторы типа ЦОН: размеры концов валов (в мм) и применяемые подшипники качения

Редукторы типа ЦОН: технические характеристики

Типоразмер редуктора Быстроходный вал редуктора Тихоходный вал редуктора
d6 t6 h6 b6 Применяемые подшипники dT tT hT bT Применяемые подшипники
редуктор ЦОН-160 35 43,0 8 10 7609 50 53,5 9 14 7512
редуктор ЦОН-200 45 48,5 10 14 7610 70 74,5 10 20 7516
редуктор ЦОН-250 55 59,0 10 16 7612 85 90,0 12 22 7518

Редукторы типа ЦОН: смазка

Для редукторов типа ЦОН заливка масла должна осуществляться через люк, находящийся в его крышке, а отработанное масло сливается через отверстие, имеющееся в нижней части корпуса, оно при этом закрыто резьбовой пробклй.



Для того, чтобы не допустить повышения давления при работе редуктора типа ЦОН, его внутренняя полость должна быть сообщена с атмосферой через отдушину в крышке люка.



Редуктор ЦОН-160, ЦОН-200, ЦОН-250 должен смазываться в масляной ванне, при этом само зацепление должно окунаться, а подшипники - путем разбрызгивания. Уровень масла редуктора всегда необходимо контролитровать, это можно осуществлять визуально через отверстие, которое закрывается пробкой. Перед тем, как осуществить пуск редуктора важно залить чистое профильтрованное масло до соответствующего маслянного отверстия.



ВАЖНО! Пуск редуктора без масла абсолютно категорически ЗАПРЕЩЕН!



Для произведения смазки редуктора типа ЦОН применяются трансмиссионные масла, имеющие вязкость от 15 до 20 Ст при температуре 100 градусов Цельсия. Когда редуктор ведет свою работу, температура масла не должна быть выше 70 градусов Цельсия, а температура окружающей среды должна быть в пределах 10-15 градусов Цельсия.



Важно отслеживать уровень масла в редукторе, который должен быть на уровне масломерного отверстия. первую смену масла рекомндовано произвести через 300 часов работы редуктора, а уже последующие можно производить каждые полгода.

Редукторы типа ЦОН: условия применения

Редукторы типа ЦОН есть возможность использовать в макроклиматических районах с умеренным климатом, здесь подойдет исполнение У, категории 1, 2, 3, 4 по ГОСТ 15150-69.



Редукторы ЦОН-160, ЦОН-200 и ЦОН-250 рассчитаны на то, что будут эксплуатироваться в неагрессивной среде, запыленность может быть повышена, а влажность воздуха достигать 95%, а температура 20 градусов Цельсия.



ВАЖНО! Запрещено применение редукторов типа ЦОН в грузоподъемных механизмах.

Редукторы типа ЦОН: пример условного обозначения при оформлении заказа

Редуктор ЦОН-160-5-22-У1, где



  • Ц - заказываемые редуктор имеет цилиндрический тип;
  • О -одноступенчатый редуктор;
  • Н -редуктор отличается зацеплением Новикова;
  • 160 - межосевое расстояние, измеряемое в миллиметрах;
  • 5 - номинальное передаточное число редуктора;
  • 22 - выбранная схема сборки редуктора по ГОСТ 20373-74;
  • У - климатическое исполнение редуктора;
  • 1 - категория размещения.
