Редуктор 1Ц2С-125 (редуктор Ц2C-125)
Редуктор Ц2С-125: назначение и сфера использования
Редуктор Ц2С-125 (или редуктор 1Ц2С-125) - это редуктор, который по своему типу относится к цилиндрическим соосным двухступенчатым редукторам, а сфера его использования заключается в эксплуатации в приводах общего назначения, редуктор Ц2С-125 нужен для проведения изменения крутящего момента и частоты вращения всеобразных машин и механизмов.

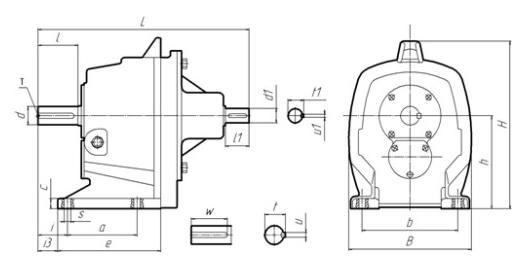

Редуктор Ц2С-125 на лапах
Редуктор Ц2С-125: размеры выходного вала в мм
| Цилиндрический | |||||
| d | t | l | u | w | T |
| 55 | 59 | 110 | 16 | 100 | М16-7Р |
Редуктор Ц2С-125: размеры входного вала в мм
| d1 | t1 | l1 | u1 |
| 32 | 35 | 58 | 10 |
| Присоединительные размеры, мм | Габаритные размеры, мм | |||||||||
| a | b | c | e | s | h | i | i3 | L | B | H |
| 160 | 280 | 28 | 235 | 19 | 265 | 105 | 80 | 528 | 330 | 485 |

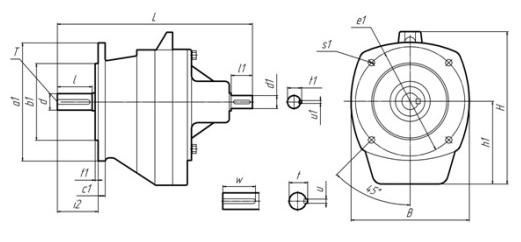

Редуктор Ц2С-125 фланцевый
| Присоединительные размеры, мм | Габаритные размеры, мм | |||||||||
| a1 | b1 | c1 | e1 | f1 | s1 | h1 | i2 | L | B | H |
| 360 | 300 | 20 | 350 | 5 | 18 | 260 | 120 | 528 | 360 | 480 |
Редуктор Ц2С-125: технические характеристики
| Передаточное отношение i | Номинальный крутящий момент на входном валу M1, Нм | Номинальная частота вращениея входного вала n1, мин-1 | Максимальная радиальная нагрузка на середину конца выходного вала FR2, Н | Максимальная радиальная нагрузка на середину конца входного вала Fr1, Н | Масса m, кг, не более |
| 8, 10, 12.5, 16, 20, 25 | 1250 | 1500 | 8800 | 1300 | 80 |
Редуктор Ц2С-125: варианты исполнения по способу монтажа

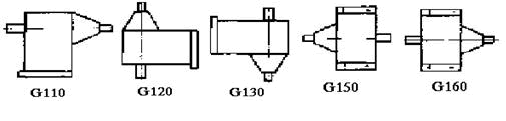

Редуктор Ц2С-125 на лапах: G110, G120, G130, G150, G160.

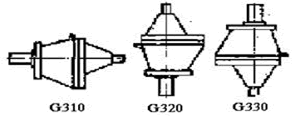

Редуктор Ц2С-25 фланцевый: G310, G320.
Редуктор Ц2С-125: пример условного обозначения при заказе
Редуктор 1Ц2С-125-20-G110-ЦУ2, где
- 1Ц2С - тип редуктора;
- 125 - межосевое расстояние;
- 20 - передаточное число;
- G110 - вариант исполнения по способу монтажа;
- Ц - цилиндрический конец вала;
- У - климатическое исполнение;
- 2 - категория размещения.
