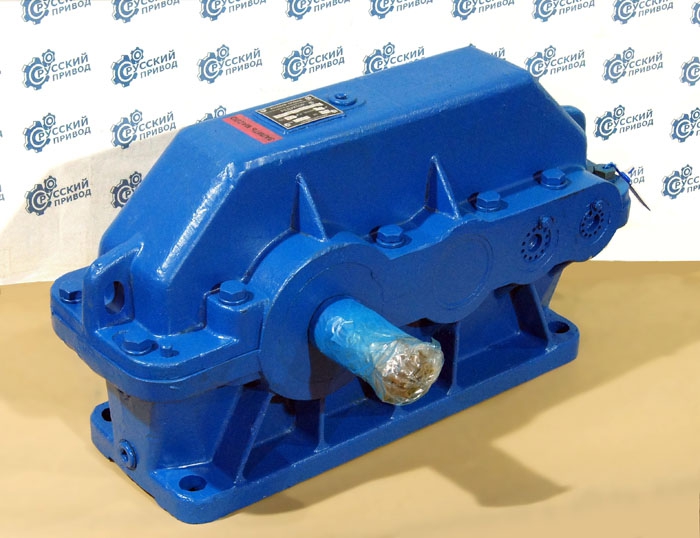

Редуктор 1Ц3У-160, редуктор Ц3У-160
Редуктор 1Ц3У-160, редуктор Ц3У-160: назначение
Редуктор 1Ц3У-160 (редуктор ЦЗУ-160) - тип редуктора, который по своим характеристикам иммет отношение к зубчатым цилиндрическим трехступенчатым узким редукторам, относящимся к горизонтальной разновидности. Назначение данного редуктора общее, он хорошо служит в ситуациях, когда есть необходимость сделать больше крутящие моменты, а также одновременно уменьшить частоту вращения.
Редуктор 1Ц3У-160 (редуктор Ц3У-160) может использоваться по своему назначению в макроклиматических районах, в которых преобладает умеренный климат (это касается исполнения У), а также если климат сухой или же влажный тропический, то подойдет другое исполнение редуктора ЦЗУ-160 - исполнение Т, категорий размещения 1, 2, 3, 4 (то есть работа может вестись на открытом воздухе под навесом, а также в закрытых помещениях и помещениях с регулируемым климатом).
Редуктор 1Ц3У-160, редуктор Ц3У-160: условия применения
1. Для данной разновидности редуктора характерна нагрузка постоянного типа или же переменная, направдление ее может изменяться или быть одинаковым;
2. Редуктор 1Ц3У-160 может работать длительное время, а также с некоторыми остановками через определенные периоды времени;
3. Валы имеют свойство вести вращение в любую сторону;
4. Редуктор Ц3У-160 отличается частотой вращения входного вала, которая не должна превышать определенного значения - 1800 об/мин.;
5. Атмосфера окружающей среды может быть следующих типов - I и II по ГОСТ 15150 - 69, отметим, что запыленность воздуха при этом не может быть выше 10 мг /куб.м.;
6. Климатические исполнения для редукторов 1ЦЗУ-160 могут быть следующие - У и Т для категории размещения 1...3, кроме того есть климатические исполнения УХЛ и О для категорий размещения 4, а редукторы Ц3У - 160 бывают также климатического исполнения ХЛ категории 1...3 по ГОСТ 15150-69.

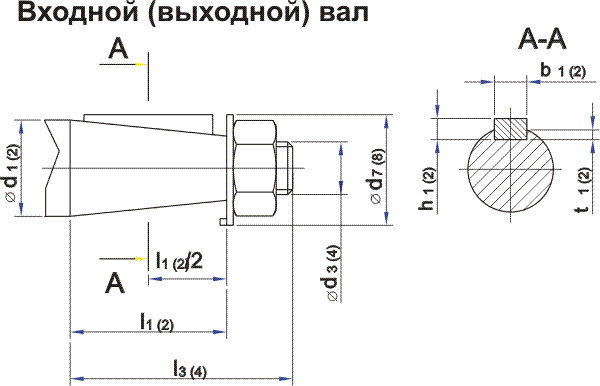

Редуктор 1Ц3У-160, редуктор Ц3У-160: типоразмер
 |
||||||||||||||||||
| awБ | awП | awТ | А | А1 | В | B1 | Н | Н1 | Н2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | b1 | b2 |
| 160 | 100 | 80 | 475 | 140 | 195 | 206 | 170 | 345 | 28 | 160 | 224 | 630 | 195 | 136 | 145 | 530 | 4 | 14 |
 |
||||||||||||||||||
| d1 | d2 | d3 | d5 | d6 | d7 | d8 | h1 | h2 | h3 | h4 | l1 | l2 | l3 | l4 | t1 | t2 | Объем заливаемого масла, л | |
| 20 | 55 | М12х1.25 | 24 | М24 | 40 | 88 | 4 | 9 | 32 | 110 | 36 | 82 | 50 | 110 | 2,5 | 5,5 | 6,2 | |

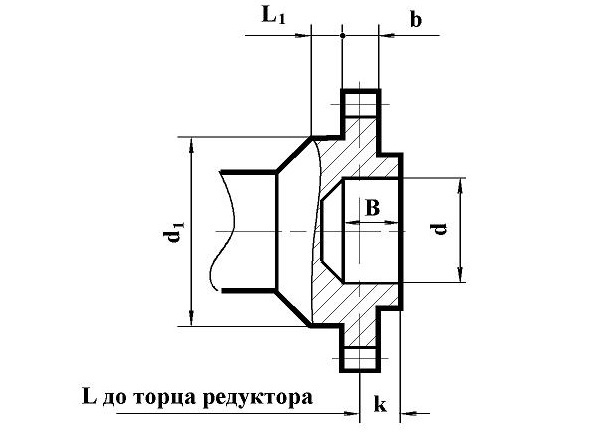

Редуктор 1Ц3У-160, редуктор Ц3У-160: размеры выходного вала (редуктор в виде зубчатой муфты)
 |
||||||||
| m | z | b | L | L1, не менее | k | В | d | d1 |
| 4 | 40 | 20 | 48 | 20 | 19 | 38 | 72 F7 | 95 F7 |
Редуктор 1Ц3У-160, редуктор Ц3У-160: технические характеристики
| Параметр | Типоразмер | Обозначение |
| редуктор 1ЦЗУ-160 | ||
| Номинальные передаточные числа | 31,5 | редуктор 1Ц3У-160-31,5 |
| 40 | редуктор 1Ц3У-160-40 | |
| 45 | редуктор 1ЦЗУ-160-45 | |
| 50 | редуктор 1ЦЗУ-160-50 | |
| 56 | редуктор 1Ц3У-160-56 | |
| 63 | редуктор 1Ц3У-160-63 | |
| 80 | редуктор 1Ц3У-160-80 | |
| 100 | редуктор 1Ц3У-160-100 | |
| 125 | редуктор 1Ц3У-160-125 | |
| 160 | редуктор 1Ц3У-160-160 | |
| 200 | редуктор 1Ц3У-160-200 | |
| Номинальный вращающий момент на выходном валу Н*м | 1250 | |
| Номинальная радиальная сила, Н: | на входном валу | 500 |
| на выходном валу | 8000 | |
| Масса, кг | 106 | |
Редуктор 1Ц3У-160, редуктор Ц3У-160: варианты сборки
 |
 |
 |
| 11 | 12 | 13 |
 |
 |
 |
| 21 | 22 | 23 |
 |
 |
 |
| 31 | 32 | 33 |
Редуктор 1Ц3У-160, редуктор Ц3У-160: пример условного обозначения при оформлении заказа
Редуктор 1Ц3У-160-50-12K У2, где:
- 1ЦЗУ-160 - обозначение цилиндрического трехступенчатого редуктора, который имеет с межосевое расстояние тихоходной ступени, равное 160 мм;
- 50 - номинальное передаточное число выбранного редуктора;
- 12 - вариант сборки;
- К - наличие конического конца тихоходного вала;
- У2 - климатическое исполнением и категория размещения заказываемого редуктора.
