Редуктор 1Ц3У-200, редуктор ЦЗУ-200
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: назначение и сфера применения

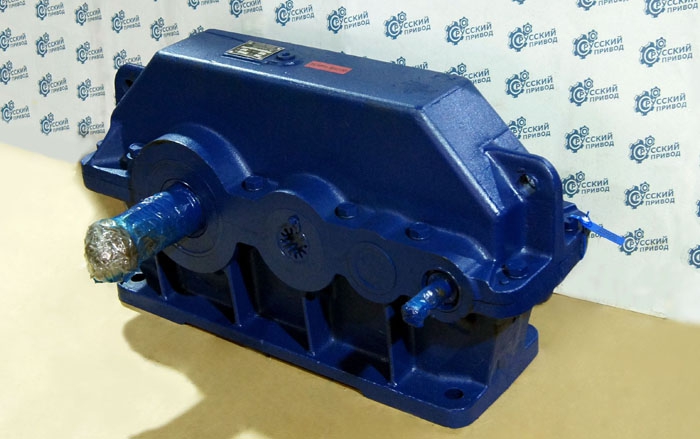

Редуктор 1Ц3У-200 (редуктор ЦЗУ-200) имеет отношение к зубчатым цилиндрическим редукторам трехступенчатого узкого горизонтального типа, назначение редуктора 1ЦЗУ-200 - общее, при использовании этой технике можно значительно увеличить крутящие моменты, а также сделать меньше частоту вращения.
Редуктор ЦЗУ-200 (редуктор 1ЦЗУ-200) может использоваться в районах, где преобладает умеренный климат, здесь подойдет исполнение редуктора У, а также сухой и влажный - исполнение Т, категории размещения - 1, 2, 3, 4, то есть работа может происходить либо на открытом воздухе под навесом, лиюо в закрытых помещениях и помещениях с регулируемым климатом).
Рассмотрим, чем же отличается редуктор 1ЦЗУ-200 от редуктора ЦЗУ-200, на самом деле есть лишь одно главное отличие - разное число зубьев шестерен, модуля зубьев и передаточных отношений на всех ступенях, если учитывается одинаковое общее передаточное число.Абсолютно все остальные технические характеристики и размеры одинаковы.
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: условия применения
1. Для редуктора 1ЦЗУ-200 может выполняться нагрузка разного типа - постоянная или переменная, одного направления или же реверсивная;
2. Работу редуктор ЦЗУ-200 выдерживает длительную или же с некоторыми остановками;
3. Валы редуктора имеют свойство вращаться в любую сторону;
4. Относительно частоты вращения входного вала есть некоторые границы значений - не больше 1800 об/мин.;
5. Атмосфера может быть следующих типов - I и II по ГОСТ 15150 - 69, а хапыленность воздуха при этом держаться в определенных границах - до 10 мг /куб.м.;
6. Относительно климатических исполнений, они могут быть изготовлены - У и Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: габаритные и присоединительные размеры
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: размеры входного/выходного вала
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: габаритные размеры
| Наименование параметра | Типоразмер редуктора |
| редуктор ЦЗУ-200 | |
| awБ | 200 |
| awП | 125 |
| awТ | 100 |
| А | 580 |
| А1 | 165 |
| В | 230 |
| B1 | 243 |
| Н | 212 |
| Н1 | 425 |
| Н2 | 36 |
| L1 | 190 |
| L2 | 280 |
| L3 | 775 |
| L4 | 236 |
| L5 | 165 |
| L6 | 185 |
| L7 | 650 |
| b1 | 5 |
| b2 | 18 |
| d1 | 25 |
| d2 | 70 |
| d3 | M16xl,5 |
| d4 | М48х3 |
| d5 | 24 |
| d6 | М24 |
| d7 | 45 |
| d8 | 100 |
| h1 | 5 |
| h2 | 11 |
| h3 | 32 |
| h4 | 125 |
| l1 | 42 |
| l2 | 105 |
| l3 | 60 |
| l4 | 140 |
| t1 | 3 |
| t2 | 7 |
| Объем заливаемого масла, л | 12 |
| Масса, кг | 186 |
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: варианты схем сборки
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: технические характеристики
| Наименование параметра | Типоразмер редуктора | Обозначение |
| редуктор ЦЗУ-200 | ||
| Номинальные передаточные числа | 31,5 | редуктор Ц3У-200-31,5 |
| 40 | редуктор Ц3У-200-40 | |
| 45 | редуктор Ц3У-200-45 | |
| 50 | редуктор Ц3У-200-50 | |
| 56 | редуктор Ц3У-200-56 | |
| 63 | редуктор Ц3У-200-63 | |
| 80 | редуктор Ц3У-200-80 | |
| 100 | редуктор Ц3У-200-100 | |
| 125 | редуктор Ц3У-200-125 | |
| 160 | редуктор Ц3У-200-160 | |
| 200 | редуктор Ц3У-200-200 | |
| Номинальный вращающий момент на выходном валу Н*м | 2500 | |
| Номинальная радиальная сила, Н: | на входном валу | 1000 |
| на выходном валу | 11200 | |
| Объем заливаемого масла, л | 12 | |
| Масса, кг | 186 | |
Редуктор 1Ц3У-200, редуктор ЦЗУ-200: пример условного обозначения при формировании заказа
Редуктор Ц3У-200-160-12K У2, где:
- ЦЗУ - обозначение цилиндрического трехступенчатого редуктора, выбранного для заказа;
- 200 - межосевое расстояние тихоходной ступени, которое измеряетсч в миллимеьтрах;
- 160 - номинальное передаточное число редуктора;
- 12 - выбранный вариант сборки;
- К - наличие у редуктора конического конца тихоходного вала;
- У - климатическое исполнение редуктора;
- 2 - категория размещения.
