Редуктор 1Ц3У-250, редуктор Ц3У-250

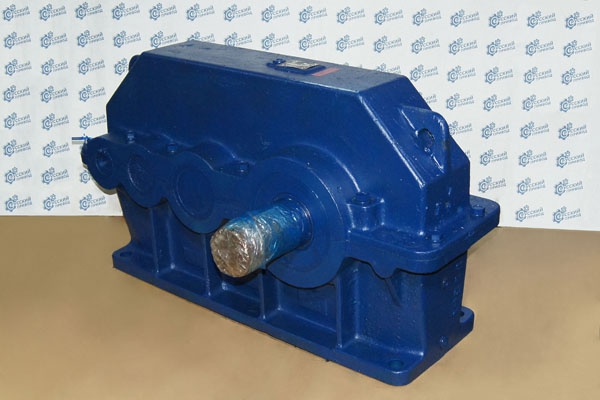

Редуктор 1ЦЗУ (модель 1ЦЗУ-250): основное назначение и сфера распространения
Редуктор 1ЦЗУ относится к приводам зубчатого типа трехступенчатого узкого горизонтального варианта крепления. Назначение данного аппарата: оптимизация и корректировка частоты вращения валов оборудования и силы крутящего момента. Используется редуктор 1ЦЗУ-250 практически во всем отраслях общемашиностроительного производства ввиду своей надежности, простоте установки и использования, а также относительно низкой стоимости.
Техническое обслуживание данной модели редуктора не отличается от остальных вариантов такого оборудования – своевременный осмотр, профилактика и отличные показатели ремонтируемости (при необходимости), остальные моменты обслуживания не отличаются от аналогичных для прочих редукторов аналогичного строения.
Редуктор 1Ц3У-250: условия применения
1. Редуктор 1ЦЗУ имеет возможность работы как в условиях постоянной, непрерывной нагрузки, так и в условиях активного использования с необходимыми технологическими перерывами без потери эффективности функционирования. Длительность работы между перерывами в таком случае не влияет на особенности функционирования редуктора.
2. Вращение валов оборудования не имеет значения в отношении качества работы самого редуктора 1ЦЗУ – он перенимает направление как прямое, так и реверсивное.
3. Ограничение количества оборотов входного вала равно 1800 оборотов в минуту, что необходимо учитывать при конструктивном соединении редуктора ЦЗУ с основным оборудованием.
4. Особенных атмосферных условий для эффективной работы редуктора 1ЦЗУ-250 не требуется. Он прекрасно работает в различных климатических исполнениях (уточнить наиболее подходящий вариант можно при заказе привода).

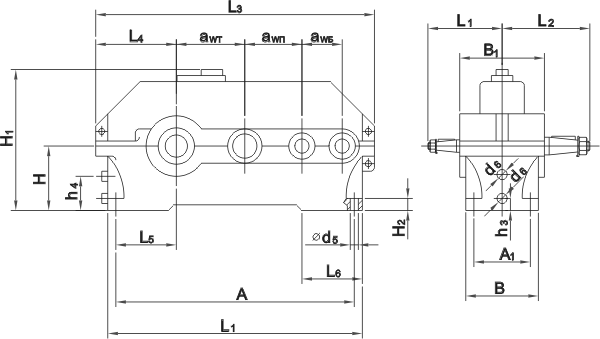

Редуктор 1Ц3У-250: габаритные и присоединительные размеры
Редуктор 1Ц3У-250: размеры входного/выходного вала
Редуктор 1Ц3У-250: габаритные размеры
| Наименование параметра | Типоразмер редуктора | Наименование параметра | Типоразмер редуктора |
| редуктор ЦЗУ-250 | редуктор ЦЗУ-250 | ||
| awБ | 250 | d1 | 30 |
| awП | 160 | d2 | 90 |
| awТ | 125 | d3 | M20xl,5 |
| А | 750 | d4 | М64х4 |
| А1 | 218 | d5 | 8 |
| В | 280 | d6 | М24 |
| B1 | 290 | d7 | 50 |
| Н | 265 | d8 | 130 |
| Н1 | 530 | h1 | 5 |
| Н2 | 40 | h2 | 14 |
| L1 | 236 | h3 | 32 |
| L2 | 335 | h4 | 160 |
| L3 | 950 | l1 | 58 |
| L4 | 290 | l2 | 130 |
| L5 | 212 | l3 | 80 |
| L6 | 230 | l4 | 170 |
| L7 | 825 | t1 | 3 |
| b1 | 5 | t2 | 9 |
| b2 | 22 | Масса, кг | 335 |
| Объем заливаемого масла, л | 18,4 | ||
Редуктор 1Ц3У-250 (редуктор ЦЗУ-250) : технические характеристики
|
Наименование параметра |
Типоразмер редуктора | Обозначение редуктора |
| редуктор 1ЦЗУ-250 | ||
| Номинальные передаточные числа | 31,5 | редуктор 1Ц3У-250-31,5 |
| 40 | редуктор 1Ц3У-250-40 | |
| 45 | редуктор 1Ц3У-250-45 | |
| 50 | редуктор 1Ц3У-250-50 | |
| 56 | редуктор 1Ц3У-250-56 | |
| 63 | редуктор 1Ц3У-250-63 | |
| 80 | редуктор 1Ц3У-250-80 | |
| 100 | редуктор 1Ц3У-250-100 | |
| 125 | редуктор 1Ц3У-250-125 | |
| 160 | редуктор 1Ц3У-250-160 | |
| 200 | редуктор 1Ц3У-250-200 | |
| Номинальный вращающий момент на выходном валу Н*м | 5000 | |
| Номинальная радиальная сила, Н: на входном валу | 2000 | |
| на выходном валу | 16000 | |
Редуктор 1Ц3У-250: варианты сборки
Редуктор 1Ц3У-250: пример услолвного обозначения при заказе
Редуктор 1Ц3У-250-63-11K У2, где:
- 1ЦЗУ-250 - обозначение, что заказывается редуктор цилиндрический трехступенчатого типа, имеющий межосевое расстояние тихоходной ступени равное 250 мм;
- 63 - номинальное передаточное числом редуктора 1ЦЗУ-250, который выбран к заказу;
- 11 - вариант сборки редуктора;
- К - обозначение наличие конического конца тихоходного вала;
- У - выбранное климатическое исполнение;
- 2 - категория размещения.
