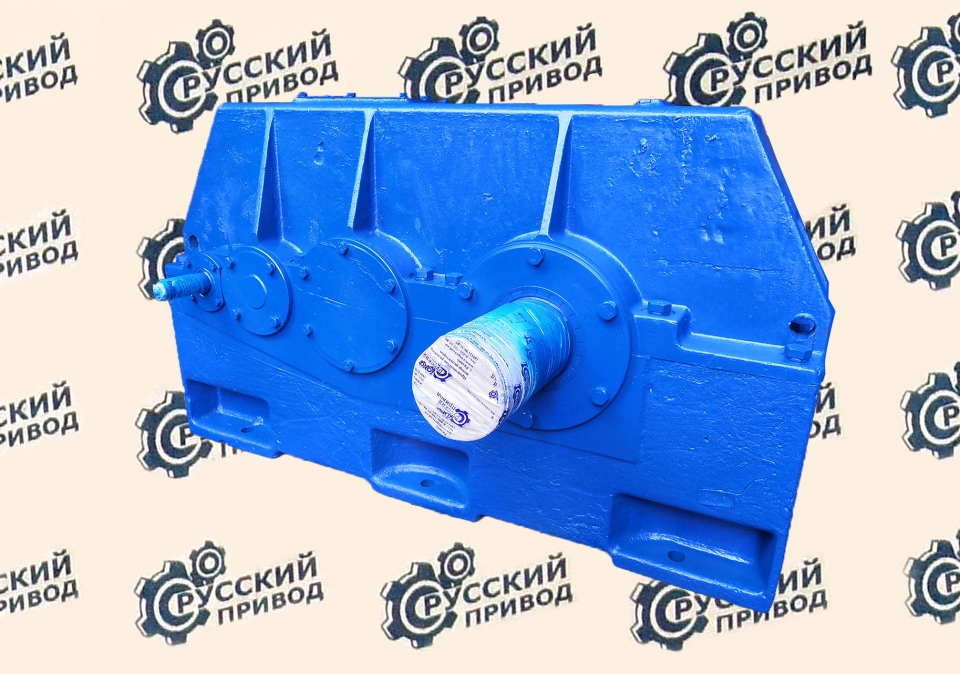

Редукторы Ц3У-315Н, Ц3У-355Н, Ц3У-400Н

Цена: от 407 000 руб.

Редукторы типа Ц3У-315, Ц3У-355, Ц3У-400 относятся к трехступенчатым горизонтальным редукторам, которые имеютзацепление Новикова.

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: назначение

Данные редукторы относятся к редукторам, которые имеют общестроительное применение. Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400 могут использоваться в разнообразных приводах всяческих машин, а также механизмов для того, чтобы изменять крутящий момент и, кроме того, частоту вращения.

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: условия эксплуатации

1. Работа может вестись вплоть до 24 часов в сутки, также можно производить остановки с определенными периодами;

2. Работа может вестись совсем непрерывно или же в кратковременно-повторном режиме, соответственно во втором случае редуктор Ц3У-315 (редуктор Ц3У-355, редуктор Ц3У-400) должен периодически останавливаться, нагрузки будут переменные;

3. Отметим, что нагрузка может быть одного направления или же реверсивной;

4. Валы вращаться также могут как в одну сторону, так и в разные;

5. Среда использования редуктора Ц3У-315 (редуктора Ц3У-355, редуктора Ц3У-400) должна обязательно быть неагрессивной, атмосфера может быть типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;

6. Климатические исполнения для редукторов - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: технические характеристики

Основные технические характеристики редукторов
Наименование технических характеристик 1Ц3У-315Н 1Ц3У-355Н 1Ц3У-400Н 1Ц3Н-450 1Ц3Н-500
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Допускаемая радиальная
консольная нагрузка, Н
на быстроходном валу 1120 1400 2000 4000 5000
на тихоходном валу 31500 40000 45000 71000 100000

на т/х валу в виде зубчатой
муфты

40000 50000 56000 95000 140000
Номинальный крутящий момент на тихоходном валу, Н.м 10000 14000 20000 40000 56000
КПД 0,97 0,96
Масса, кг 580 760 960 1700 2300

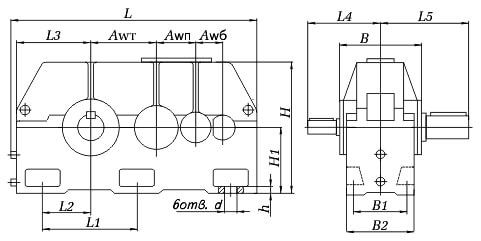

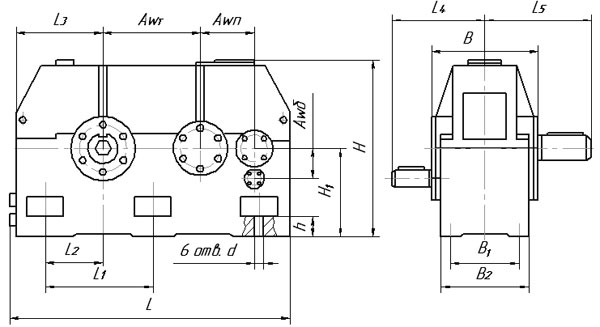

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: габаритные и присоединительные размеры

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название AwT AwП Awб B B1 B2 H H1 h L L1 L2 L3 L4 L5 d
редуктор Ц3У-315Н 315 200 125 395 260 318 685 335 35 1135 415 215 360 270 420 28
редуктор Ц3У-355Н 355 225 140 435 280 360 740 375 35 1260 475 250 400 290 440 28
редуктор Ц3У-400Н 400 250 160 475 330 420 835 425 42 1415 535 280 450 340 500 35
редуктор 1Ц3Н-450 450 280 200 630 515 590 955 475 50 1580 570 310 500 430 650 35
редуктор 1Ц3Н-500 500 315 225 700 580 650 1055 530 60 1780 670 360 565 460 690 42

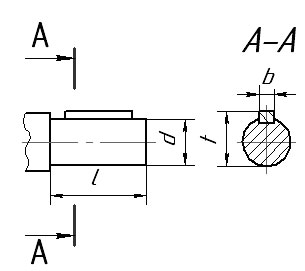

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: присоединительные размеры быстроходного и тихоходного (цилиндрического) вала

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название Быстроходный вал Тихоходный вал
d l b t d l b t
редуктор типа 1 Ц3У-315 Н 30k6 80 8 33 110m6 210 28 116
редуктор типа 1 Ц3У-355 Н 35m6 80 10 38 125m6 210 32 132
редуктор типа 1 Ц3У-400 Н 40m6 110 12 43 140m6 250 36 148
редуктор типа 1 Ц3Н-450 50m6 110 14 53,5 160m6 300 40 169
редуктор типа 1 Ц3Н-500 55m6 110 16 59 180m6 300 45 190

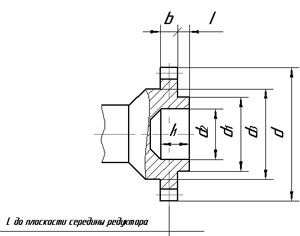

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название b d d1 d2 d3 L l l1 Зацепление
m z
редуктор 1 Ц3У-315 Н 30 252 130 110F8 140 275 10 60 6 40
редуктор 1 Ц3У-355 Н 35 294 130 110F8 140 310 12,5 65 7 40
редуктор 1 Ц3У-400 Н 40 336 180 150F8 215 335 15 65 8 40
редуктор 1 Ц3Н-450 50 420 200 160F8 230 440 15 70 10 40
редуктор 1 Ц3Н-500 50 420 200 160F8 230 470 15 70 10 40

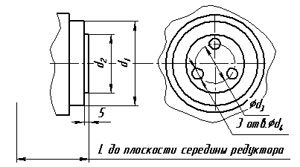

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: присоединительные размеры тихоходного вала для присоединения приборов управления

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название b d d1 d2 d3 L
редуктор Ц3У-315 Н 5 110h9 75h9 55 М8х20 200
редуктор Ц3У-355 Н 5 125h9 75h9 55 М8х20 235
редуктор Ц3У-400 Н 5 140h9 75h9 55 М8х20 240
редуктор 1 Ц3Н-450 5 180h9 75h9 55 М8х20 340
редуктор 1 Ц3Н-500 5 190h9 75h9 55 М8х20 360

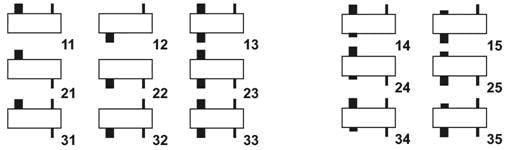

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: варианты сборки

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

                               Основные                    Для подключения приборов       автоматики

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: условное обозначение при заказе

1Ц3Н - 450 - 100 - 12ЦК - У3, где

1Ц3Н – тип редуктора;

450 – межосевое расстояние тихоходной ступени;

100 – передаточное число;

12 – вариант сборки;

ЦК –цилиндрический конец быстроходного вала, К – конический конец тихоходного вала;

У3 – климатическое исполнение и категория размещения.
