ЦТНД-315, ЦТНД-400, ЦТНД-500

Цена: от 380 000 руб.

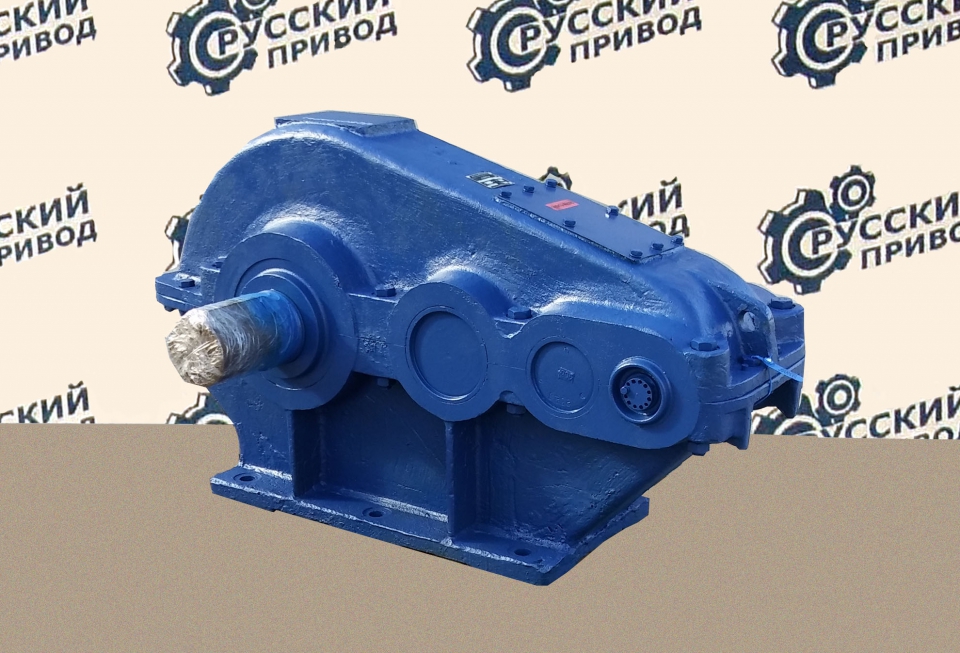

Предлагаем вашему вниманию цилиндрические горизонтальные трехступенчатые редукторы типа ЦТНД-315, ЦТНД-400 и ЦТНД-500.

Редуктор ЦТНД: назначение

Редуктор ЦТНД, который является цилиндрическим горизонтальным трехступенчатым редукторам необходим для того, чтобы производить изменение крутящего момента, а также частоты вращения вала в диапазоне передаточных чисел от 63 до 160. Типы редукторов ЦТНД:

  • - редуктор ЦТНД - 315;
  • - редуктор ЦТНД - 400;
  • - редуктор ЦТНД -500.



Конкретно редукторы ЦНТД, которые имеют две линии зацепления, используются для приводов конвейеров, элеваторов, питателей, а также иных машин, ведущих эксплуатацию в угольной промышленности.

Условия применения редуктора цилиндрического ЦТНД

  • - нагрузка может быть знакопеременной;
  • - валы вращаются в любую сторону;
  • - частота вращения входного вала составляет не более 1500 об/мин;
  • - климатическое исполнение У, Т(для категорий размещения 1-3) и УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.



Наша компания имеет возможности осуществления поставок по России.

Редуктор ЦТНД: технические характеристики (ЦТНД-315, ЦТНД-400, ЦТНД-500)

Типоразмер редуктора Передаточное отношение Номинальный крутящий момент на выходному валу,Н х м
редуктор ЦТНД-315 63,80,100,125,160 8300
редуктор ЦТНД-400 17000
редуктор ЦТНД-500 28500

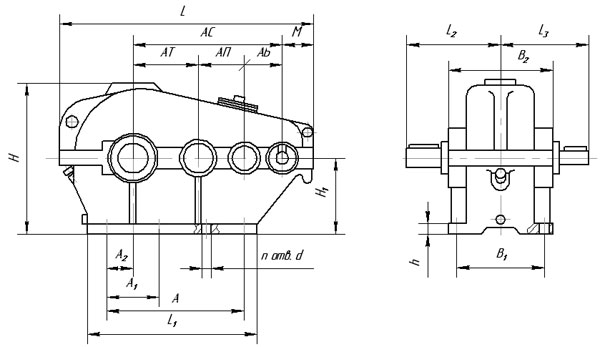

Редуктор ЦТНД: габаритные и присоединительные размеры, характерные для цилиндрического редуктора типа ЦТНД

редуктор ЦТНД

Типоразмер редуктора АС АБ АП АТ А А1 А2 В В1 В2 В3
редуктор ЦТНД-315 640 125 200 315 560 280 130 345 280 350 640
редуктор ЦТНД-400 810 160 250 400 720 240 170 425 340 430 820
редуктор ЦТНД-500 1015 200 315 500 915 305 215 480 400 495 985



Типоразмер редуктора Н h L L1 L2 L3 d n Масса,кг
редуктор ЦТНД-315 335 30 1110 680 340 243 26 6 505
редуктор ЦТНД-400 425 40 1385 860 455 307 33 8 940
редуктор ЦТНД-500 500 40 1720 1080 517 340 33 8 1480

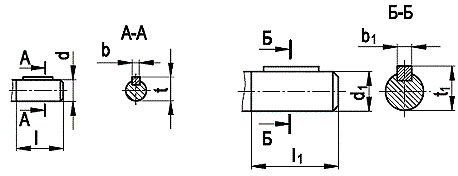

Размеры концов валов редуктора ЦТНД

редуктор ЦТНД
входной выходной



Типоразмер редуктора d l b t d1 l1 b1 t1
мм
редуктор типа ЦТНД - 315 32 58 10 35 110 140 28 116
редуктор типа ЦТНД - 400 40 82 12 43 140 200 36 148
редуктор типа ЦТНД - 500 50 82 14 53,5 160 240 40 169

Редуктор ЦТНД: Варианты сборки

редуктор ЦТНД

Условное обозначение редуктора ЦТНД при заказе:

редуктор ЦТНД-315-125-12-У1, где

ЦТНД – тип;

315 – межосевое расстояние тихоходной ступени;

125 – передаточное число;

12 – вариант сборки;

У1 – климатическое исполнение и категория размещения.
