Тележка ходовая ведущая У2260

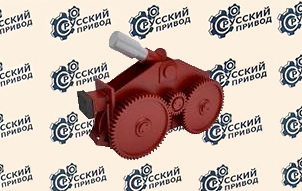

Тележка ходовая ведущая У2260 представляет собой один из элементов опорного аппарата башенного крана, оборудованный парой двухребордных ходовых колес, с шарнирным вариантом соединения со шкворнем с целью более равномерного переноса нагрузок на колеса. Такой элемент конструкции необходим для перемещения самого башенного крана по рельсам.
Ходовая тележка У2260.30 конструктивно подходит для комплектования таких башенных кранов, как КБ-308, КБ-309, КБ-401, КБ-403, КБ-404, КБ-405, КБ-408.
Также следует отметить особенность конструкции для башенных кранов, классифицированных в 3-ю и 4-ю размерную группу, которой является размещение ходовых тележек двухколесных балансирных. Такая конструкция является гарантией защиты от неравномерного распределения нагрузки на колесную часть крана при наличии неровностей рельсового полотна. Для ходовых тележек подразумевается стандартное исполнение в варианте двухребордных единых конструктивных узлов, обладающих диаметром 500 мм. Нагрузка, допустимая для таких конструкций – 720 кН.
Стандартная конструкция кранов подразумевает наличие двух пар тележек – пара приводных и вторая пара – неприводных. Конструкция таких элементов практически идентична, единственное отличие – отсутствие приводящего узла на второй паре тележек.
Основным вариантом приводящей конструкции, используемой в данном случае, является стандартизированный редуктор ПК-6,3, принцип работы которого основан на передаче вращения с зубчатой передачи на колеса крана.
В качестве страховки от соскальзывания тележки с рельсового полотна применяется система полуавтоматических захватов. Данная мера хорошо помогает при перегрузках системы.
Ходовая тележка У2260.30 в своей конструкции содержит следующие элементы:
- - рама
- - ведущая шестерня – m=10 z=21
- - ведомая шестерня – колесо зубчатое m=10 m=53
- - ходовое колесо с буксами
- - шкворень
- - промежуточный вал тележки
- - буфер
- - противоугонный клин
- - плужок сбрасывающий
- - захват полуавтоматический рельсовый
- - кожух шестерен открытой передачи
- - привод ПК-6,3 в сборе с тормозом ТКТ200-100 или ТКГ 200
- - электродвигатель
