Электродвигатели серии 5А, 5АМ, АМХ

Цена: цена по запросу

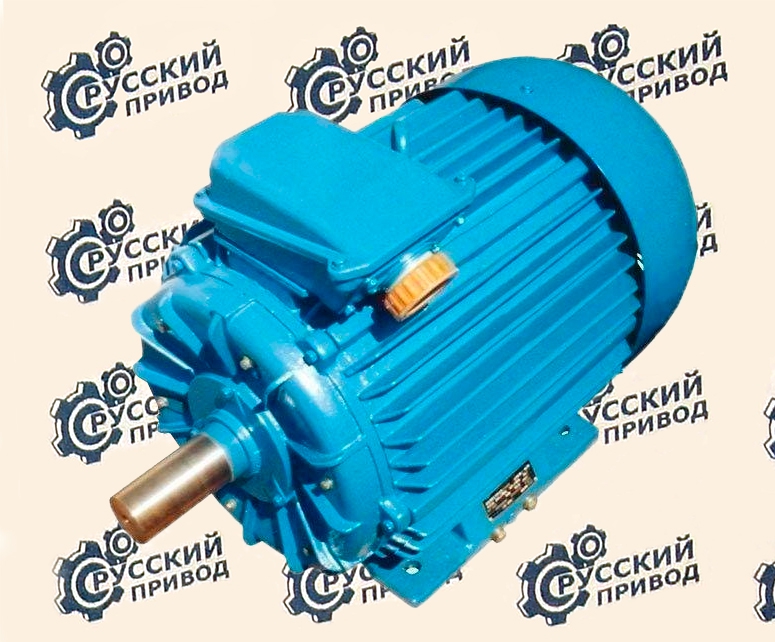

Предлагаем вам к заказу электродвигатели серии 5А, 5АМ, АМХ, они представляют собой асинхронные электрические двигатели, имеющие короткозамкнутый ротор типов 5А, 5АМ, корпус для них изготовлен из чугуна, а что касается электродвигателя 5АМХ, то он производится в корпусе из алюминиевого сплава.

Электродвигатели серии 5А, 5АМ, АМХ необходимы для привода механизмов, которые по своему принципу не требуют изменения частоты вращения, и используются для работы от сети переменного тока 50 или 60 Гц, напряжение может составлять при этом 220/380В, 380/660В. Окружающая среда должна быть в обязательном порядке не взрывоопасной, не может содержать токопроводящей пыли, а также агрессивных газов и паров в концентрациях, которые могут разрушить металл и изоляцию. Электродвигатели данной серии можно зачастую встретить в приводах металлообрабатывающих, деревообрабатывающих а также других видов станков, кузнечно-прессовых, ткацких, швейных, грузоподъемных, землеройных машин, вентиляторов, насосов, компрессоров, центрифуг, в лифтах и пр.

Что касается вида климатического исполнения таких электродвигаетлей, то оно может быть - У1, У2, У3; УХЛ1, УХЛ2; Т2. Номинальный режим работы чаще всего продолжительный - S1. Конструктивное исполнение двигателей - IM1081, IM2081, IM3081. Способ охлаждения двигателей - ICA0141. Степень защиты двигателей и коробки выводов - IP54, IP55.

Электродвигатели серии 5А, 5АМ, АМХ изготавливаются закрытыми, они имеетют воздушное обдуваемое охлаждение корпуса, которое осуществляется при использовании внешнего центробежного вентилятора, он насажен на вал ротора и закрытым защитным кожухом. Изоляционные материалы обмотки статора имеют класс нагревостойкости - «F».

Электродвигатели серий 5А и 5АМ считаются аналогами серий 4А, 4АМ и можно сказать, что одни другими можно совершенно полностью заменить по их мощности и установочно-присоединительным размерам, но габаритные размеры могут отличаться.

Электродвигатели серии 5А: основные характеристики двигателей

P, кВт	3000 об/мин		1500 об/мин		1000 об/мин		750 об/мин
P, кВт	типоразмер	масса, кг	типоразмер	масса, кг	типоразмер	масса, кг	типоразмер	масса, кг
0,06			5А50МА4	3,2
0,09	5А50МА2	3,1	5А50МВ4	3,6
0,12	5А50МВ2	3,4
0,37							5А80МА8	3,5
0,55			5А71МА4	10,2			5А80МВ8	5,7
0,75	5А71МА2	11,1	5А71МВ4	11,1	5А80МА6	14,0
1,1	5А71МВ2	11,7	5А80МА4	13,0	5А80МВ6	16,0
1,5	5А80МА2	14,0	5А80МВ4	14,7
2,2	5А80МВ2	15,5					5АМ112МА8	50,0
3					5АМ112МA6	50,5	5АМ112МВ8	54,5
4					5АМ112МВ6	55,0	5АМ132S8	63,0
5,5			5АМ112M4	56,5	5АМ132S6	63,0	5АМ132M8	74,0
7,5	5АМ112M2	56,5	5АМ132S4	64,0	5АМ132M6	74,0	5А160S8	120
11	5АМ132М2	69,5	5АМ132М4	75,5	5АМ160S6	108	5АМ160М8	124
15	5АМ160S2	106	5АМ160S4	111	5АМ160М6	129	5АМХ180М8	160
18,5	5АМ160М2	112	5АМ160М4	120	5АМ180М6	160	5А200М8	240
22	5АМ180S2	140	5АМ180S4	145	5А200М6	245	5А200L8	260
30	5АМ180М2	155	5АМ180М4	165	5А200L6	280	5А225М8	340
37	5А200М2	235	5А200М4	245	5А225М6	330	5АМ250S8	430
45	5А200L2	255	5А200L4	270	5АМ250S6	430	5АМ250М8	460
55	5А225М2	340	5А225М4	345	5АМ250М6	450	5АМ280S8	705
75	5АМ250S2	475	5АМ250S4	480	5АМ280S6	720	5АМ280М8	790
90	5АМ250М2	505	5АМ250М4	515	5АМ280М6	780	5АМ315S8	965
110	5АМ280S2	685	5АМ280S4	742	5АМ315S6	913	5АМ315МА8	1025
132	5АМ280М2	770	5АМ280М4	855	5АМ315МА6	1010	5АМ315МВ8	1130
160	5АМ315S2	970	5АМ315S4	1057	5АМ315МВ6	1076
200	5АМ315МА2	1110	5АМ315М4	1150
250	5АМ315МВ2	1190

Электрические параметры и присоединительные размеры электродвигателей 5АМХ, 5А и 5АМ полностью совпадают с размерами электродвигателей серии АИР, а вот габаритные размеры могут отличаться, хоть и незначительным образом.

Электродвигатели серии 5А, 5АМ, АМХ: габаритные и присоединительные размеры (таблица)

Габарит ЭД	Число полюсов	Габаритные размеры				Установочные и присоединительные размеры, мм
		l30	l33	h31	d30	b10	l10	l31	d1	d2	l1	l2	b1	b2	h5	h6	h1	h2	h	h10	d10	d20	d25	d24	l20	d22	l21
		L	LC	HD	AC	A	B	C	D	DА	E	ЕА	F	FА	GA	GС	GD	GF	H	HА	K	M	N	P	T	S	LA
50	2, 4	178	---	130	107	80	63	32	9	---	20	---	3	---	10,2	---	3	---	50	6	5,8	100	80	120	3	7	8
56	2, 4	197	232	145	88	90	71	36	11	11	23	23	4	4	12,5	12,5	4	4	56	7	5,8	115	95	140	3	10	9
63	2, 4, 6	226	259	170	140	100	80	40	14	14	30	30	5	5	16	16	5	5	63	7	7	130	110	160	3,5	10	9
71	2, 4, 6, 8	270	314	185	163	112	90	45	19	19	40	40	6	6	21,5	21,5	6	6	71	8	7	165	130	200	3,5	12	10
80А	2, 4, 6, 8	297	350	205	180	125	100	50	22	22	50	50	6	6	24,5	24,5	6	6	80	9	10	165	130	200	3,5	12	10
80В	2, 4, 6	321	374	205	180	125	100	50	22	22	50	50	6	6	24,5	24,5	6	6	80	10	10	165	130	200	3,5	12	10
80В	8	297	350	205	180	125	100	50	22	22	50	50	6	6	24,5	24,5	6	6	80	10	10	165	130	200	3,5	12	10
90L	2, 4, 6, 8	337	390	225	200	140	125	56	24	24	50	50	8	8	27	27	7	7	90	10	10	215	180	250	4	15	12
100S	2, 4	390	455	242	226	160	112	63	28	28	60	60	8	8	31	31	7	7	100	12	12	215	180	250	4	15	14
100L	2, 4, 6, 8	390	455	242	226	160	140	63	28	28	60	60	8	8	31	31	7	7	100	12	12	215	180	250	4	15	14
112	2, 4, 6, 8	443	516	275	252	190	140	70	32	32	80	80	10	10	35	35	8	8	112	14	12	265	230	300	4	15	14
132S	4, 6	483	568	295	252	216	140	89	38	38	80	80	10	10	41	41	8	8	132	16	12	300	250	350	5	19	14
132S	8	546	636	360	286	216	140	89	38	38	80	80	10	10	41	41	8	8	132	17	12	300	250	350	5	19	12
132M	2, 4, 6	483	568	295	252	216	178	89	38	38	80	80	10	10	41	41	8	8	132	16	12	300	250	350	5	19	14
132M	8	546	636	360	286	216	178	89	38	38	80	80	10	10	41	41	8	8	132	17	12	300	250	350	5	19	12
160S	2	670	785	404	335	254	178	108	42	42	110	110	12	12	45	45	8	8	160	20	15	300	250	350	5	19	13
160S	4, 6, 8	670	785	404	335	254	178	108	48	42	110	110	14	12	51,5	45	9	8	160	20	15	300	250	350	5	19	13
160M	2	700	815	404	335	254	210	108	42	42	110	110	12	12	45	45	8	8	160	20	15	300	250	350	5	19	13
160M	4, 6, 8	700	815	404	335	254	210	108	48	42	110	110	14	12	51,5	45	9	8	160	20	15	300	250	350	5	19	13
180S	2	710	825	465	365	279	203	121	48	48	110	110	14	14	51,5	51,5	9	9	180	21	15	350	300	400	5	19	16
180S	4	710	825	465	365	279	203	121	55	48	110	110	16	14	59	51,5	10	9	180	21	15	350	300	400	5	19	16
180M	2	710	825	465	365	279	241	121	48	48	110	110	14	14	51,5	51,5	9	9	180	21	15	350	300	400	5	19	16
180M	4, 6, 8	710	825	465	365	279	241	121	55	48	110	110	16	14	59	51,5	10	9	180	21	15	350	300	400	5	19	16
200M	2	735	850	495	410	318	267	133	55	55	110	110	16	16	59	59	10	10	200	25	19	400	350	450	5	19	16
200M	4, 6, 8	765	880	495	410	318	267	133	60	55	140	110	18	16	64	59	11	10	200	25	19	400	350	450	5	19	16
200L	2	781	895	495	410	318	305	133	55	55	110	110	16	16	59	59	10	10	200	25	19	400	350	450	5	19	16
200L	4, 6, 8	811	925	495	410	318	305	133	60	55	140	110	18	16	64	59	11	10	200	25	19	400	350	450	5	19	16
225M	2	835	952	540	460	356	311	149	55	55	110	110	16	16	59	59	10	10	225	30	19	500	450	550	5	19	22
225M	4, 6, 8	865	1012	540	460	356	311	149	65	60	140	140	18	18	69	64	11	11	225	30	19	500	450	550	5	19	22
250S	2	935	1085	630	545	406	311	168	65	65	140	140	18	18	69	69	11	11	250	30	24	500	450	550	5	19	18
250S	4, 6, 8	935	1085	630	545	406	311	168	75	70	140	140	20	20	79,5	74,5	12	12	250	30	24	500	450	550	5	19	18
250M	2	965	1115	630	545	406	349	168	65	65	140	140	18	18	69	69	11	11	250	30	24	500	450	550	5	19	18
	4, 6	965	1115	630	545	406	349	168	75	70	140	140	20	20	79,5	74,5	12	12	250	30	24	500	450	550	5	19	18
	8	935	1085	630	545	406	349	168	75	70	140	140	20	20	79,5	74,5	12	12	250	30	24	500	450	550	5	19	18
280S	2	1080	1230	660	620	457	368	190	70	65	140	140	20	18	74,5	69	12	11	280	30	24	600	550	660	6	24	22
280S	4, 6, 8, 10	1110	1260	660	620	457	368	190	80	65	170	140	22	18	85	69	14	11	280	30	24	600	550	660	6	24	22
280M	2	1080	1230	660	620	457	419	190	70	65	140	140	20	18	74,5	69	12	11	280	30	24	600	550	660	6	24	22
280M	4, 6, 8, 10	1110	1260	660	620	457	419	190	80	65	170	140	22	18	85	69	14	11	280	30	24	600	550	660	6	24	22
315S	2	1160	1310	815	680	508	406	216	75	65	140	140	20	18	79,5	69	12	11	315	40	28	600	550	660	6	24	22
	4	1290	1440	815	680	508	406	216	90	65	170	140	25	18	95	69	14	11	315	40	28	600	550	660	6	24	22
	6, 8, 10, 12	1190	1340	815	680	508	406	216	90	65	170	140	25	18	95	69	14	11	315	40	28	600	550	660	6	24	22
315M	2	1260	1410	815	680	508	457	216	75	65	140	140	20	18	79,5	69	12	11	315	40	28	600	550	660	6	24	22
	4	1290	1440	815	680	508	457	216	90	65	170	140	25	18	95	69	14	11	315	40	28	600	550	660	6	24	22
	6, 8, 10, 12	1190	1340	815	680	508	457	216	90	65	170	140	25	18	95	69	14	11	315	40	28	600	550	660	6	24	22
355S	2	1565	---	1010	735	610	500	254	85	---	170	---	22	---	90	---	14	---	355	52	28	740	680	800	6	24	25
355S	4, 6, 8, 10, 12	1570	---	1010	735	610	500	254	100	---	210	---	28	---	106	---	16	---	355	52	28	740	680	800	6	24	25

Электродвигатели серии 5A и 5АМ - пример условного обозначения при заказе

Электродвигатель 5АМХ160M2У2, где

5 - порядковый номер серии;
А - асинхронный;
М - модернизированный;
Х - в алюминиевой станине;
160 - высота оси вращения (габарит);
M - установочный размер по длине станины;
2 - число полюсов;
У2 - климатическое исполнение и категория размещения.
