Канатоукладчик в сборе для талей Типа Т

Цена: цена по запросу

Канатоукладчик в сборе для талей типа Т необходим для того, чтобы производить перемещение по резьбе специальной гайки, резьба при этом образуется по виду тогда, когда на барабане ровно уложен грузовой канат. Внутренняя резьба такой гайки должна вести следование канавкам барабана, при этом всевозможные смещения грузового каната предотвращаются.

Базовый конструктивный элемент данного канатоукладчика - это чугунная разборная гайка, которая ведет свое передвижение по каналам барабана. Такая гайка имеет некоторое специальное окошко, которое служит для произведения вывода наружу свободного конца грузового каната. Есть также сегмент данной гайки, являющийся направляющим, он призван соединять два ее конца и выводить канат в окошко несущего корпуса, кроме того этот сегмент ведет воздействие на концевой выключатель путем использования рычажной системы.

Очень важно наиболее надежно произвести установку гайки канатоукладчика на витке каната, такая надежность может быть достигнута при поощи прижимной стальной пластины и мягкой пружины. При затягивании прижимного кольца из листовой стали на канате применяются цилиндрические пружины. Все детали чугунной гайки должны быть скреплены между собой при использовании винтов с шестигранной головкой.

Сфера применения канатоукладчика в сборе для талей типа Т - направление и укладка каната в процессе выемки барабана, а также при его освобождении.

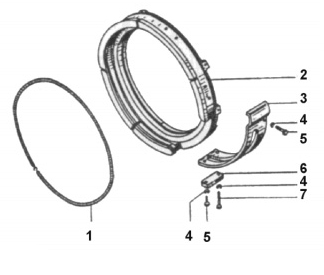

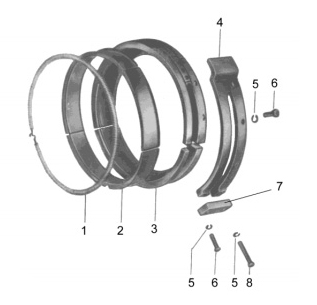

Канатоукладчик в сборе для талей типа Т: чертеж

Важно отметить, следующее:

1. что касается грузоподъемности 500 кг и 1000кг - количество деталей с поз. №1 на одну меньше. А для поз.№ 6 – болт М6х16 для грузоподъемности 2000 кг и 3200кг – 1шт.

2. а для электротельферов с двусторонным выходом каната в одном направлении и с двусторонним выходом в различных направлениях типов Т51 и Т52 детали с поз. №3 и 4 даны в группе, которая называется - специальные исполнения.

Важный факт:

- что касается грузоподъемности 2000 кг и 3200кг количество деталей с поз.№5 – болт М6х16 – 1 шт.
