Редукторы типа КЦ1

Цена: от 159 000 руб.

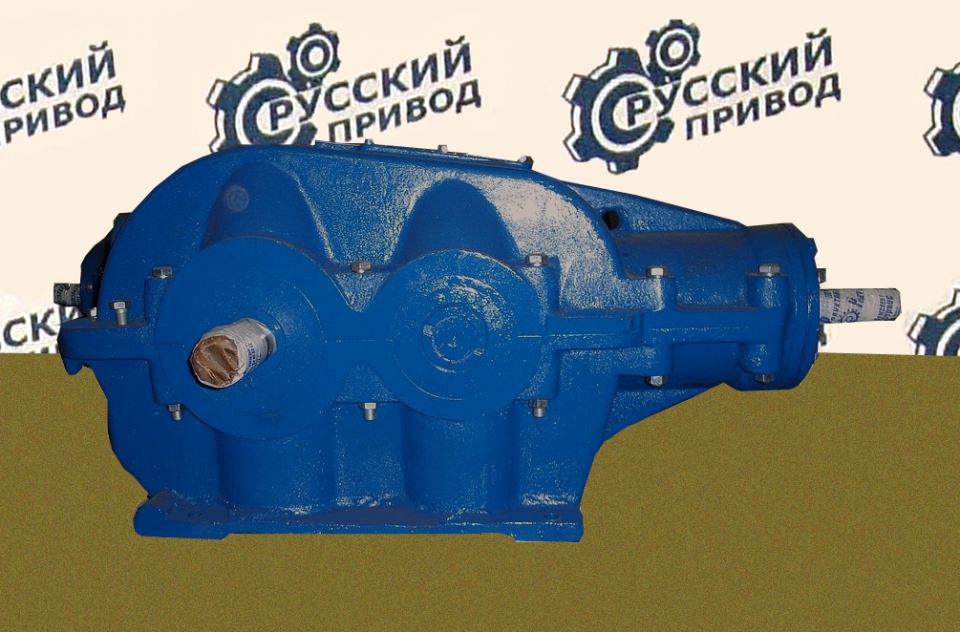

Редуктор КЦ1: тип, назначение

Производитель "Русский привод" готов предлодить вашему вниманию редуктор КЦ1 в широкой линейке моделей:



1. редуктор КЦ1 - 200;

2. редуктор КЦ1 - 250;

3. редуктор КЦ1 - 300;

4. редуктор КЦ1 - 350;

5. редуктор КЦ1 - 400;

6. редуктор КЦ1 - 500.



Редуктор КЦ1 имеет отношение к редукторам с коническо-цилиндрическим типом, которые считаются двухступенчатыми. Необходимы данные приводы для всяческих изделий, относящихся к подъемно-транспортному оборудованию. Редуктор КЦ1 должен производить увеличение крутящего момента вкупе с уменьшением частоты вращения вала.

Редуктор КЦ1: условия применения

Редуктор КЦ1 имеет валы, которые могут вращаться в обе стороны, а частота вращения входного вала при их движении не может быть выше показателя 1500 об/мин, а окружная скорость зубчатых передач - не больше 12 м/с.



Редуктор КЦ1 может вести свою работу в непрерывном режиме, а нагрузка на него при этом может подаваться либо постоянно, либо переменно в одном направлении или же реверсивно. Однако отметим, что даже при постоянной работе некоторые остановки редуктору КЦ1 делать все же надо.



Что касается климатических условий для комфортной работы редуктора КЦ1, то они могут быть вполне разнообразными, это может быть как умеренный климат, так и торопический сухой или тропический влажный.

Редуктор КЦ1: технические характеристики

Тип Передаточные числа КПД, %
 Масса, кг
Номинальные Фактические
редуктор КЦ1-200 6,3 6,29 0,94 186
редуктор КЦ1-250 10 9,65 391
редуктор КЦ1-300 14 13,6 474
редуктор КЦ1-400 20 19,3 980
редуктор КЦ1-500 28 27,3 1740



Тип Вал Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
6,3 10 14 20 28
редуктор КЦ1-200 Входной 600 600 900 1200 1400
Выходной 5150 5600 5600 6150 6500
редуктор КЦ1-250 Входной 1200 1500 2000 2300 2500
Выходной 5600 7000 7000 8250 8750
редуктор КЦ1-300 Входной 1200 1200 1350 1900 2300
Выходной 13200 13200 11500 12800 12800
редуктор КЦ1-400 Входной 1000 1000 2200 330 4000
Выходной 21000 18000 18000 20000 21200
редуктор КЦ1-500 Входной 8000 8000 10000 13200 15500
Выходной 30000 25000 25000 28000 30000



Тип Номинальная частота вращениявходного вала, об/мин. Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
6,3 10 14 20 28
редуктор КЦ1-200 600 560 800 780 650 530
1000 490 750 750 650 530
1500 460 710 710 630 530
редуктор КЦ1-250 600 1300 1650 1550 1300 1020
1000 1200 1550 1450 1250 1000
1500 1120 1400 1400 1150 1000
редуктор КЦ1-300 600 1300 2000 2600 2200 1750
1000 1200 1850 2450 1250 1000
1500 1100 1700 2150 2000 1650
редуктор КЦ1-400 600 3800 5800 5900 5220 4200
1000 3400 5300 5360 4780 4000
1500 3300 5000 5000 4500 3800
редуктор КЦ1-500 600 6300 9500 11500 9750 8200
1000 6000 9000 10000 9000 7560
1500 5700 9000 9000 8250 7100



Стоит отметить, что значения допускаемого крутящего момента на выходном валу во всех вышеприведенных таблицах стоят, если учитывать определенные условия, то есть окружающая среда должна быть с обеспечением спокойной непрерывной работы редуктора КЦ1 в течение восьми часов в сутки. В том случае, когда условия работы каким то образом поменяли, необходимо ввести поправочный коэффициент. Также если вести работу с другими числами оборотов входного вала, для того чтобы найти все значения параметров, важно использовать метод интерполяции.

Редуктор КЦ1: габаритные и присоединительные размеры

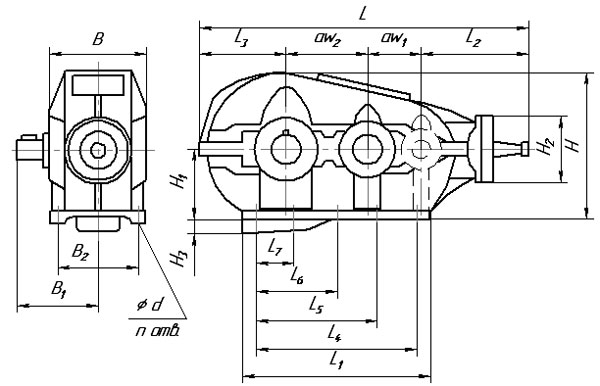

Редуктор КЦ1: габаритные и присоединительные размеры



Тип awl aw2 В Bl B2 L Ll L2 L3 L4 L5 L6 L7
редуктор КЦ1-200 0 200 300 255 250 900 480 460 310 375 0 0 0
редуктор КЦ1-250 0 250 375 317,5 325 1170 600 625 360 480 0 0 0
редуктор КЦ1-300 0 300 450 383 350 1275 680 625 405 545 0 265 0
редуктор КЦ1-400 0 400 526 458 450 1705 930 845 460 810 475 0 335
редуктор КЦ1-500 0 500 630 550 550 2085 1160 1030 565 990 600 0 390



Тип коническо-цилиндрического редуктора
 H Hl H2 H3 n d
редуктор КЦ1-200 435 225 180 - 4 17
редуктор КЦ1-250 515 265 240 - 4 21
редуктор КЦ1-300 607 315 240 - 6 21
редуктор КЦ1-400 705 320 320 95 8 25
редуктор КЦ1-500 877 400 340 100 8 32
редуктор КЦ1-300 600 315 180 - 6 21

Важно внести отметки для некоторых конкретных моделей редукторов КЦ1 - КЦ1-200, КЦ1-250, КЦ1-300 -  они не имеют выступающего картера.

Редуктор КЦ1: размеры входного вала

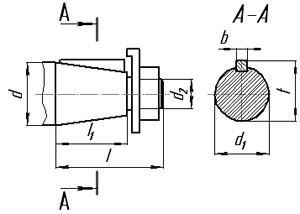

Редуктор КЦ1: размеры входного вала



Тип l ll b t d d2
редуктор КЦ1-200 110 82 10 36,9 40 M24x2
редуктор КЦ1-250 12 46,9 50 M36x3
редуктор КЦ1-300
редуктор КЦ1-400 140 105 16 51,25 60 M42x3
редуктор КЦ1-500 170 130 22 85,5 90 M64x4

Редуктор КЦ1: размеры концов выходных валов

в виде зубчатой муфты

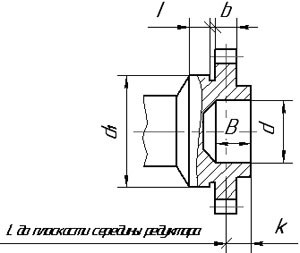

Редуктор КЦ1: размеры концов выходных валов



Тип m z b L l,не менее k В D dH7 d1
редуктор КЦ1-200 3 40 26 194,5 20 14,5 45 126 80 130
редуктор КЦ1-250 3 48 25 240 20 27 48 150 90 160
редуктор КЦ1-300 3 56 25 295 22 30 55 174 110 180
редуктор КЦ1-400 4 56 35 338 22 32 60 323 140 240
редуктор КЦ1-500 4 56 35 390 22 32 60 232 140 240



цилиндрического

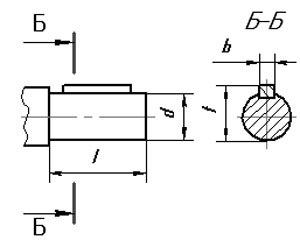

Редуктор КЦ1: размеры концов выходных валов



Тип l b d m6 t
редуктор КЦ1-200 80 14 45 48,5
редуктор КЦ1-250 110 16 55 59,0
редуктор КЦ1-300 140 20 70 74,5
редуктор КЦ1-400 170 25 90 95,0
редуктор КЦ1-500 210 28 110 116,0

Редуктор КЦ1: варианты сборки

Редуктор КЦ1: варианты сборки

Редуктор КЦ1: условное обозначение при оформлении заказа

КЦ1-200-28-41Ц-У3, где:



  • КЦ1 - тип выбранного для заказа редуктора;
  • 200 - межосевое расстояние, которое измеряется в миллиметрах;
  • 28 - номинальное передаточное число;
  • 41 - вариант сборки;
  • Ц - цилиндрический конец выходного вала;
  • У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.



Важно отметить, что исполнение конца тихоходного вала может быть и цилиндрическим - Ц или в виде части зубчатой муфты - М.
