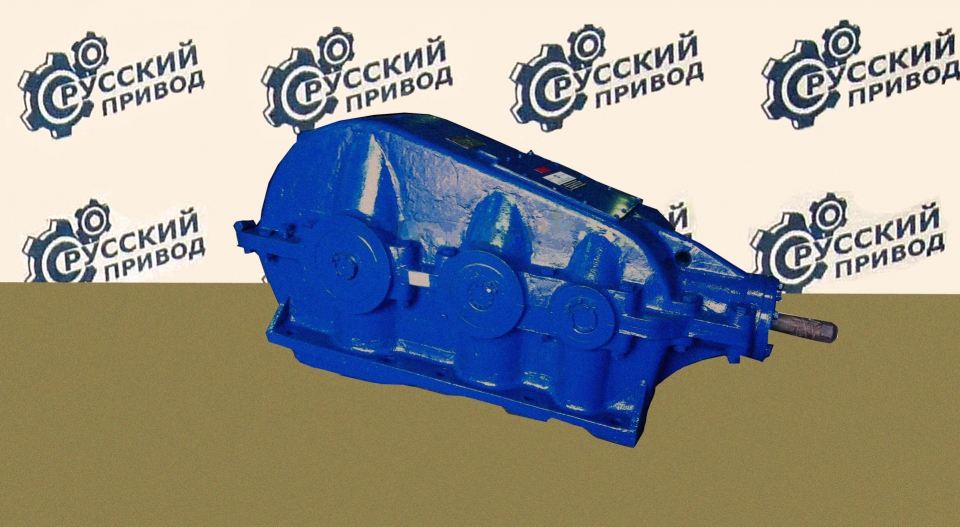

Редукторы типа КЦ2

Цена: от 330 000 руб.

Редукторы типа КЦ2 (КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300): назначение

Редукторы типа КЦ2 относятся к определенной группе редукторов - это коническо-цилиндрические трехступенчатые редукторы КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300, которые имеют свое назначение, они необходимы для их использования в изделиях подъемно-транспортного оборудования, а кроме того для ремонтно-эксплуатационных нужд работающего оборудования и для увеличения крутящего момента, при этом уменьшая частоту вращения различных машин и механизмов.

Редукторы типа КЦ2 - условия применения

Редукторы данного типа разрешают вращение валов в обе стороны, частота вращения входного вала при этом не должна превышать 1500 об/мин, а окружная скорость зубчатых передач - не больше 12 м/c. Данные редукторы могут работать в непрерывном режиме, нагрузка может быть постоянной или же переменной, направление также может различаться - быть реверсивным или же в одну сторону. Работать редуктор КЦ2 может либо постоянно, либо с остановками через определенные периоды. Климат, в котором могут работать редукторы КЦ2, может быть умеренным или же сухим и влажным тропическим.

Технические характеристики редуктора КЦ2

Тип	Передаточные числа			Коэффициент полезного действия					Масса, кг
	Номинальные	Фактические
редуктор КЦ2-500	45	43,4		0,91					420
редуктор КЦ2-750	71	73							1240
редуктор КЦ2-1000	112	118							2658
редуктор КЦ2-1300	180	182							5110
Тип	Вал	Допускаемая радиальная консольная нагрузка, Н
		номинальное передаточное число
		28	45		71		112			180
редуктор КЦ2-500	Входной	600	900		1 300		1 450			1 500
	Выходной	7 500	8 500		11 500		13 200			13 200
редуктор КЦ2-750	Входной	1 200	1 200		2 000		2 300			2 500
	Выходной	18 000	10 600		15 500		16 000			16 000
редуктор КЦ2-1000	Входной	1 000	1 700		3 300		4 100			4 500
	Выходной	33 500	28 000		33 500		35 500			35 500
редуктор КЦ2-1300	Входной	8 000	8 000		12 200		14 500			16 000
	Выходной	73 000	77 500		92 500		92 500			92 500
Тип	Номинальная частота вращения входного вала об/мин.	Допускаемый крутящий момент на выходном валу, Нм
		номинальное передаточное число
		28	45			71		112			180
редуктор КЦ2-500	600	2 300	2 300			2 100		2 000			2 000
	1000	2 000	2 300			2 100		2 000			2 000
	1500	1 900	2 300			2 100		2 000			2 000
редуктор КЦ2-750	600	5 800	8 450			6 980		6 750			6 750
	1000	5 300	8 060			6 980		6 750			6 750
	1500	5 000	7 750			7 000		6 700			6 700
редуктор КЦ2-1000	600	16 500	20 000			16 500		15 500			15 500
	1000	15 000	19 000			16 500		15 500			15 000
	1500	14 500	18 500			16 500		15 500			15 500
редуктор КЦ2-1300	600	28 000	38 700			38 700		37 500			37 500
	1000	25 800	38 700			38 700		37 500			37 500
	1500	24 300	37 500			37 500		37 500			37 500

Отметим, что значения допускаемого крутящего момента на выходном валу в таблице приведены в условиях, что работа редуктора КЦ2 ведется непрерывная и спокойная, длиться она 8 ч в сутки. Если рассматривать другие условия работы, важно учитывать поправочный коэффициент.

Для смазки применяется масло ИРП-150 ТУ 38-101451-78 (-10…+50°С), ИТП-200 ТУ 38-101292-79 (-10…+50°С), ИТП-300 ТУ 38-101292-79(-5…+50°С), ТАП-15В ГОСТ 23652-79 (-20…+50°С),ТСп-10 ГОСТ 23652-79 (-40…+25°С). В скобках указана температура окружающей среды.

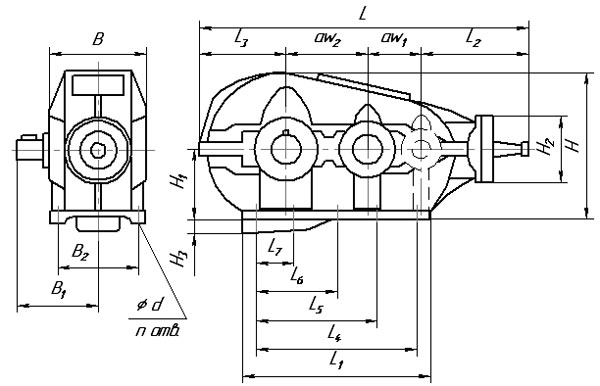

Габаритные и присоединительные размеры редуктора КЦ2

Тип	a_wl	a_w2	В	B_l	B₂	L	L_l	L₂	L₃	L₄	L₅	L₆	L₇
редуктор КЦ2-500	200	300	350	325	300	1300	830	460	400	705	0	310	0
редуктор КЦ2-750	300	450	550	470	470	1883	1260	625	525	1120	860	570	380
редуктор КЦ2-1000	400	600	690	620	600	2482	1700	848	645	1530	1170	810	530
редуктор КЦ2-1300	500	800	850	790	740	3168	2200	1030	820	2030	1560	1100	700

Тип	H	H_l	H₂	H₃	n	d
редуктор КЦ2-500	600	315	180	-	6	21
редуктор КЦ2-750	765	335	240	130	10	32
редуктор КЦ2-1000	956	400	320	200	10	32
редуктор КЦ2-1300	1272	530	340	240	10	38

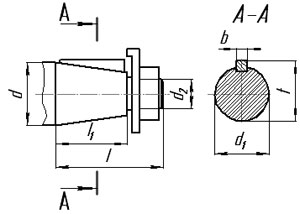

Размеры входного вала редукторов КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300:

Тип	l	l_l	b	t	d	d₂
редуктор КЦ2-500	110	82	10	36,9	40	M24x2
редуктор КЦ2-750	110	82	12	46,9	50	M36x3
редуктор КЦ2-1000	140	105	16	46,9	60	M36x3
редуктор КЦ2-1300	170	130	22	51,25	90	M42x3

Размеры концов выходных валов редукторов КЦ2-750, КЦ2-1000, КЦ2-1300, КЦ2-500:

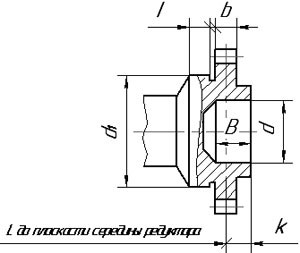

- в виде зубчатой муфты

Тип	m	z	b	L	l,не менее	k	В	D	dH7	d₁
редуктор КЦ2-500	3	56	25	240	22	30	55	174	110	180
редуктор КЦ2-750	4	56	35	350	22	32	60	232	140	240
редуктор КЦ2-1000	6	46	35	443	25	38	75	288	180	300
редуктор КЦ2-1300	6	56	40	560	30	45	85	348	215	360

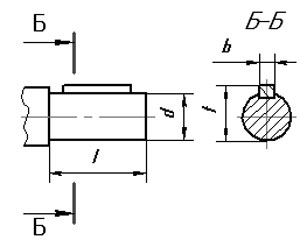

- цилиндрического

Тип	l	b	d m6	t
редуктор КЦ2-500	140	20	70	74,5
редуктор КЦ2-750	170	25	90	95,0
редуктор КЦ2-1000	250	32	130	137,0
редуктор КЦ2-1300	350	45	190	200,0

Варианты сборки редуктора КЦ2

Условное обозначение при заказе редуктора типа КЦ2

КЦ2-500-75-41Ц-У3, где:

КЦ2 - тип редуктора;

500 – межосевое расстояние, мм;

75 - номинальное передаточное число;

41 - вариант сборки;

Ц - цилиндрический конец выходного вала;

У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Отметим, что исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
