Редуктор ГПШ-500 (редуктор Р-500)
Редуктор ГПШ-500 (редуктор Р-500): назначение и характеристики
Редуктор ГПШ-500 (редуктор Р-500) в современном мире заслуженно получил свою популярность, его очень часто эксплуатируют для того, чтобы произвести понижение частоты вращения, а приводные моторы увеличить. Данный редуктор ГПШ-500 может использоваться довольно нередко, в разных сферах, так как с легкостью может вести свою работу с достаточно большими мощностями. Редуктор Р-500, кроме того, отлично сочетает в себе качество одновременно с надежностью, поэтому очень многие производства выбирают редуктор ГПШ-500 для себя.
Редуктор ГПШ-500 (редуктор Р-500): технические характеристики
| Параметры | ГПШ-400 | ГПШ-500 | |
| Номинальное передаточное отношение, i | 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0 | ||
|
Номинальная частота вращения быстроходного вала n 1, с-1 (об/мин) |
1500 | ||
|
Номинальный крутящий момент на выходном валу, НХМ, при непрерывном (Н) режиме работы (ПВ=100%) |
1800 | 2100 | |
|
Номинальный крутящий момент на выходном валу, НХМ,при работе в повторно-кратковременных режимах |
тяжелый (Т) (ПВ 40%) | 2500 | 2500-4300 |
| средний (С) (ПВ 25%) | 3600 | 3600-5800 | |
| легкий (Л) (ПВ 15%) | 4000 | ||
| Масса, кг | 267 | 410 | |

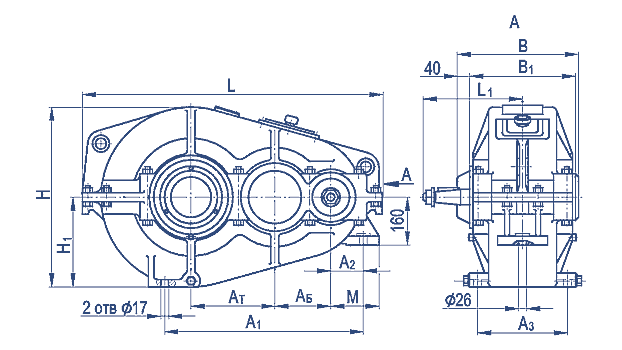

Редуктор ГПШ-500 (редуктор Р-500): габаритные и присоединительные размеры
| Типоразмер редуктора | АБ | АТ | А1 | А2 | А3 | В | В1 | Н | Н1 | L | L1 | M | Масса, кг |
| мм | |||||||||||||
| редуктор ГПШ - 400 | 150 | 250 | 73 | 93 | 270 | 355 | 310 | 480 | 240 | 826 | 270 | 133 | 267 |
| редуктор ГПШ - 500 | 200 | 300 | 718 | 108 | 310 | 395 | 350 | 580 | 290 | 986 | 330 | 148 | 410 |

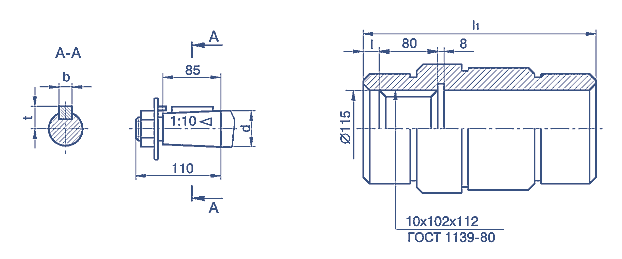

Редуктор ГПШ-500 (редуктор Р-500): размеры концов валов
