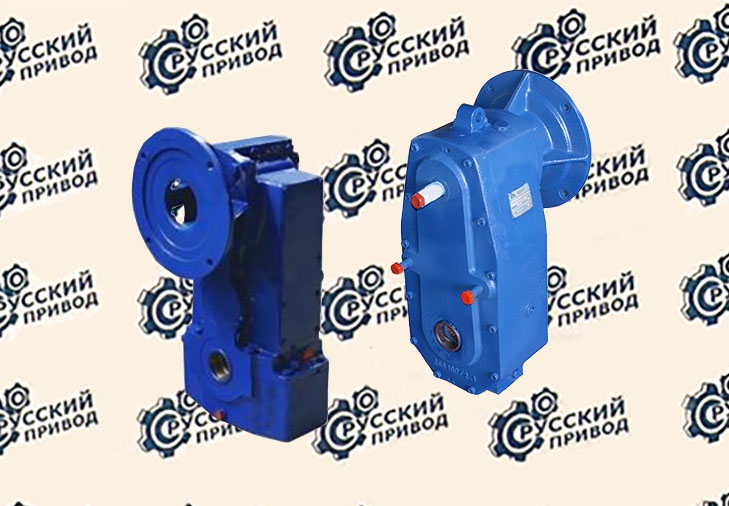

Редуктор Ц3ВК

Цена: от 49 000 руб.

Редукторы ЦЗВК: разновидности и назначение

Редукторы типа ЦЗВК относятся к группе цилиндрических трехступенчатых редукторов. В нашей компании вы можете приобрести любой из следующих редукторов:

• редуктор 2Ц3вк(ф)-100;
• редуктор 2Ц3вк(ф)-125;
• редуктор 2Ц3вк(ф)-160;
• редуктор 3Ц3вк(ф)-160;
• редуктор 3Ц3вк(ф)-200;
• редуктор 3Ц3вк(ф)-250.

Редуктор ЦЗВК - это цилиндрический трехступенчатый вертикальный редуктор, который предназначен для того, чтобы производить изменение крутящего момента, а также уменьшать число оборотов в приводах разнообразных машин и механизмов, которые ведут работу в повторно-кратковременном режиме. Все редукторы 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160 (3Ц3вк(ф)-160), 3Ц3вк(ф)-200 и 3Ц3вк(ф)-250 относятся к трехступенчатым вертикальным редукторам, имеющим эволентные зубчатые передачи.

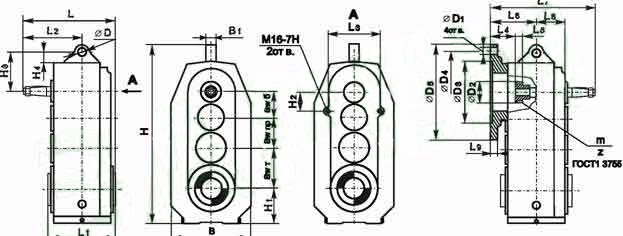

Редукторы ЦЗВК: габаритные и присоединительные размеры

Все нижеприведенные размеры относятся к неразъемным корпусам редукторов типа ЦЗВК: 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160, 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160.

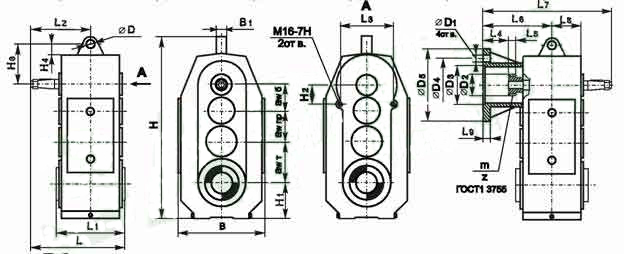

Далее рассмотрим габаритные и присоединительные размеры в разъемных корпусах для редукторов 3Ц3вк(ф)-160, 3Ц3вк(ф)-200, 3Ц3вк(ф)-250, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250:

Отметим,что размеры, возле которых стоит знак (*) даны для неразъемного корпуса. А для разъемного корпуса эти размеры составляют: L6 =170 (i=10) 140 (i=12,5-80); L7 =346 (i=10) 316 (i=12,5-80); B=335; L9 =18.

Редукторы ЦЗВК: размеры конического конца для быстроходного вала

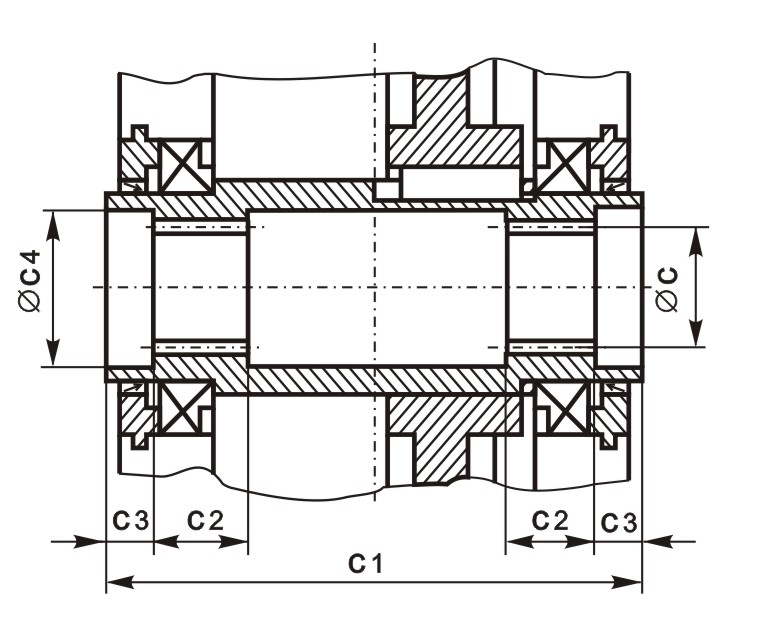

Редукторы ЦЗВК: размеры полого шлицевого тихоходного вала

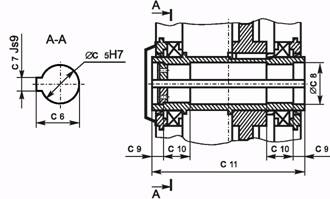

Редукторы ЦЗВК: размеры полого тихоходного вала со шпоночным пазом

Редукторы ЦЗВК: технические характеристики

Важно отметить, что редуктор 3Ц3вк(ф)-160 производится в разъемном корпусе, в то время, как редуктор 2Ц3вк(ф)-160 - в неразъемном.

Редукторы ЦЗВК любого вида сборки изготавливаются с полым тихоходным валом, во-первых, шлицевым, причем шлицы производятся эвольвентными и обязательно в двух исполнениях (1 исполнение - это аналог производтва Чехии, а 2 исполнение - аналог производства Санкт-Петербурга), а во-вторых, со шпоночным пазом.

Редукторы ЦЗВК: условия их использования

Работа редуктора ЦЗВК обязательно должна вестись в повторно-кратковременном режиме, что означает наличие переменных нагрузок и периодических остановок. Нагрузки могут быть одного направления, а также реверсивными, валы вращаться при этом могут в любую сторону. Среда, в которой предполагается использование редуктора ЦЗВК, должна быть неагрессивной, а атмосфера при этом может быть двух типов: I и II по ГОСТ 15150 при запыленности воздуха, не превышающей 10 мг/м. Климатические исполнения для редукторов ЦЗВК могут быть: У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Редукторы ЦЗВК: пример обозначения

3Ц3вкф-200-25-37 Пшл(80х2,5 х 9Н) -У3, где

• 3Ц3вкф - цилиндрический трехступенчатый вертикальный фланцевый редуктор этапа модернизации;
• 200 - межосевое расстояние тихоходной ступени заказываемого редуктора, в мм;
• 25 - номинальное передаточное отношение редуктора;
• 37 - вариант сборки редуктора;
• Пшл(80х 2,5х 9Н) - означает полый шлицевый тихоходный вал, вариант исполнения которого 80х 2,5х 9Н;
• У3 - означает, что для выбранного редуктора клиаматическое исполнение У, а категория размещения 3.

Редукторы ЦЗВК: варианты сборки по ГОСТ 20373

Основные 2Ц3вк и 3Ц3вк

С фланцевым исполнением 2Ц3вкф и 3Ц3вкф

Редукторы ЦЗВК: основные технические данные

Отметим все самое важное относительно редуктора ЦЗВК:

1. основные характеристики для редукторов ЦЗВК вы можете рассмотреть в таблицах выше, эти данные соответствуют длительной работе редуктора, с постоянной и переменной нагрузкой в реверсивном режиме работы, причем температура окружающей среды для этих характеристик должна держаться от 15 до 250С;

2. номинальная частота вращения быстроходного вала для редуктора ЦЗВК составляет - 25 (1500) с^-1 об/мин;

3. некоторые кратковременные перегрузки для редуктора ЦЗВК все же допустимы к моментам, приведенным в таблицах в случае, если общее время действия таких перегрузок не превышает 250ти часов;

4. отметим, что при перегрузках коэффициент, который характеризует максимально возможную кратковременную перегрузочную способность для редукторов 2Ц3вк(ф)-100, 125 и 160 составляет 2,8; а для редукторов 3Ц3вк(ф)-200 и 250 - 2,5;

5. что касается двухконцевого исполнения быстроходного вала, то существует допускаемая радиальная консольная нагрузка, которая должна быть снижена вполовину - на 50%;

6. для редукторов ЦЗВК фактические передаточные отношения редукторов не имеют отличий от номинальных более, чем на 5%.
