Редуктор ВК-475

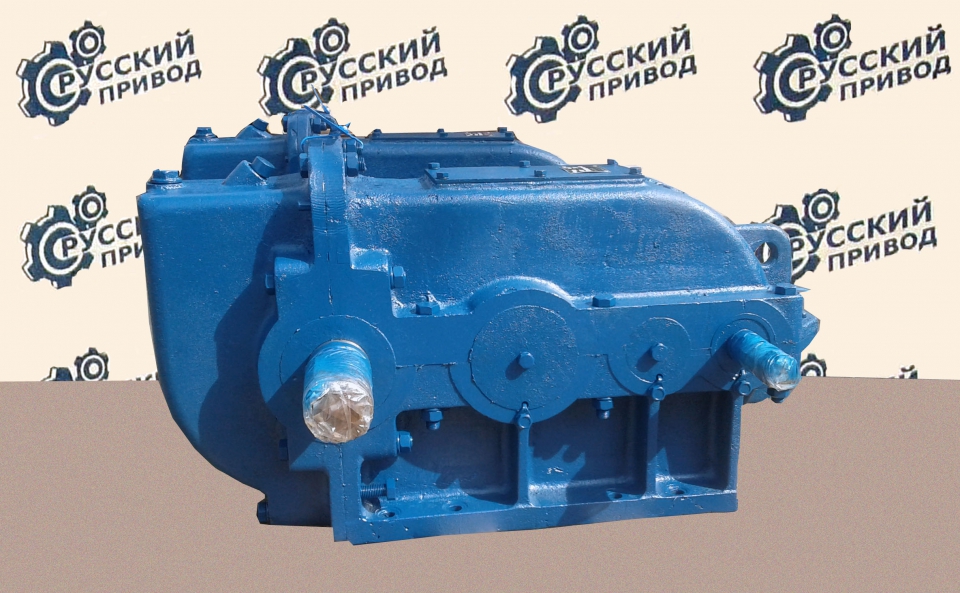

Редуктор ВК-475: назначение
Редуктор ВК-475 относится по своей разновидности к редукторам кранового типа, также можно выделить отношение этого редуктора к вертикальным редукторам. Редуктор ВК-475 имеет в своей маркировке значение "475", что означает, что именно столько миллиметров составляет межосевое расстояние данного редуктора. Применение редуктора ВК-475 характерно для всяческиъ механизмов перемещения кпанов, бех него не обойтись, когда нужно сделать больше крутящий момент на выходном валу, при этом делая меньше частоту вращения входного вала.
Редуктор ВК-475: условия применения
1. Редуктор ВК-475 поддерживает только реверсивный режим работы;
2. При работе данного редуктора температура окружающей среды может составлять от -40°С до +50°С;
3. Обязательно необходимо обеспечить подходящую среду для правильной работы редуктора ВК-475, она должна быть неагрессивной, а влажность и запыленность воздуха могут быть умеренными;
4. Скорость вращения входного вала для данного редуктора может составлять по своему значению не более 1000 об/мин;
5. Применять редуктор ВК-475 всегда можно в макроклиматических районах с умеренным (У), сухим и влажным тропическим (Т) климатом, категории размещения 2 по ГОСТ I5150-69.
Редуктор ВК-475: технические характеристики
| Передаточное число | Номинальный крутящий момент на выходном валу, кНм | Максимальный кратковременно допускаемый крутящий момент на выходном валу, кНм | КПД | Масса, кг | |||||||||||
| номинал. | фактич. | для режима Т | для режима С | для режима Л | |||||||||||
| при частоте вращения входного вала, об/мин | |||||||||||||||
| 600 | 750 | 1000 | 600 | 750 | 1000 | 600 | 750 | 1000 | 600 | 750 | 1000 | ||||
| 20 | 19,68 | 1,55 | 1,45 | 1,3 | 1,8 | 1,7 | 1,5 | 2,1 | 2 | 1,7 | 5,45 | 5,15 | 4,8 | 0,91 | 215 |
| 28 | 29,6 | 1,95 | 1,95 | 1,8 | 2,3 | 2,15 | 2,15 | 2,6 | 2,6 | 2,4 | 6,5 | 6,3 | 6 | ||
| 50 | 52,92 | 1,6 | 1,6 | 1,6 | 2 | 2 | 1,85 | 2,3 | 2,3 | 2,15 | 7,5 | 7,4 | 7,1 | ||
| 112 | 109,61 | 1,7 | 1,7 | 1,7 | 2 | 2 | 2 | 2,3 | 2,3 | 2,3 | 7,9 | 7,75 | 7,5 | ||

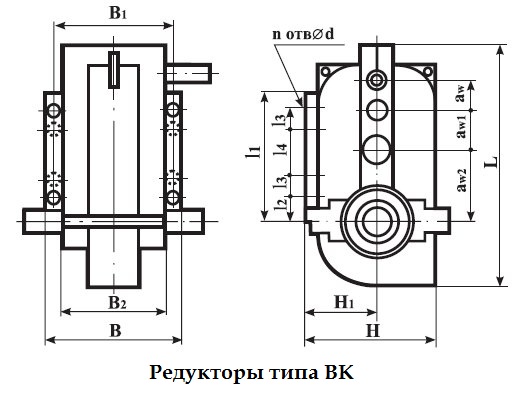

Редуктор ВК-475: габаритные и присоединительные размеры
 |
|||||||||||||||
| Тип | L | l1 | l2 | l3 | l4 | Н | H1 | B | B1 | B2 | aw | aw1 | aw2 | n | d |
| редуктор ВК-475 | 790 | 482 | 50 | 80 | 200 | 458 | 220 | 250 | 215 | 255 | 105 | 160 | 210 | 8 | 17 |
Редуктор ВК-475: размеры входного/выходного валов
 |
 |
|||||||||||
| Входного | Выходного | |||||||||||
| Тип | d | l | l1 | b | L | t | Тип | d h6 | l | L | b | t |
| редуктор ВК-475 | 40 | 110 | 82 | 10 | 242,5 | 38,9 | редуктор ВК-475 | 65 | 110 | 180 | 18 | 69 |
Редуктор ВК-475: схемы сборки
| 13 | 23 | 33 |
 |
 |
 |
Редуктор ВК-475: пример условного обозначения при формировании заказа
Редуктор ВК-475-50-23 У2, где
- ВК - обозначение типа редуктора, то есть вы заказываете вертикальный крановый редуктор;
- 475 - суммарное межосевое расстояние выбранного редуктора, измеряемое в миллиметрах;
- 50 - номинальное передаточное число;
- 23 - схема сборки по валам;
- У2 - категория размещения и климатическое исполнение.
