Редуктор ВКУ-500
Редуктор ВКУ-500: важная роль в строительстве и на производстве
В современном мире отрасли промышленности и строительства развиваются очень быстро, важную роль в их развитии играет применение подъемных механизмов, так как это оборудование, позволяющее справляться с огромным числом сложных задач.
Редукторы серии ВКУ-500 относятся к крановым цилиндрическим редукторам и считаются на сегодняшний день наиболее используемым оборудованием для машиностроительной отрасли. Редуктор ВКУ-500 применяется в различных механизмах, которые работают в режиме кратковременных повторов, они необходимы для того, чтобы производить изменение числа оборотов в приводах.
Редуктор ВКУ-500: назначение
Редуктор ВКУ-500 был произведен для использования в приводах кранов и специальных подъемных механизмов, он относится к трехступенчатаму типу. Редуктор ВКУ-500 незаменим для передачи тяги от двигателя в двух направлениях. Данный редуктор разрабатывался именно так, что направление вращения может изменяться после поной остановки. Важно выделить особенность редуктора ВКУ-500: он не может использоваться в постоянном режиме работы, для него оптимально работать с краткосрочными нагрузками.
Редуктор ВКУ-500: условные обозначения
Редуктор ВКУ-500 - крановый трехступенчатый, маркировка для него состоит из таких параметров, как марка и размер (представляет собой осевое расстояние). При оформлении заказа важно указывать необходимые размеры, а затем следом еще некоторые параметры, такие как, передаточное число, вариант сборки, климатическое исполнение редуктора и особенности выводного вала.
Условия применения для редуктора ВКУ-500
Редуктор ВКУ-500 отноится к редукторам специального кранового использования, данное оборудование может эксплуатироваться в регионах, где преобладают умеренные климатические условия. Есть, кроме того, некоторые технические требования для применения редуктора ВКУ-500:
- частота вращения вала не должна превышать 1000 об/мин.
- работа редуктора обязательно должна вестись с периодическими остановками.
- запыленность воздуха должна быть в пределах 10 мг/м3.
Редуктор ВКУ-500: технические характеристики
| Типоразмер | Передаточное отношение | Частота вращения входного вала, мин-1 | Номинальный крутящий момент на выходном валу, Нм |
| ВКУ-500 | 20; 28; 63 | 1000 | до 4300 |

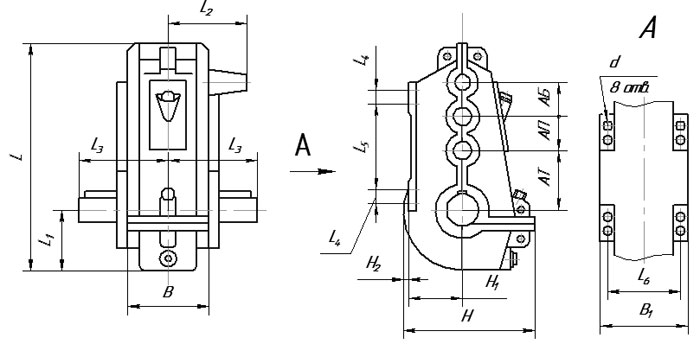

Габаритные и присоединительные размеры редуктора ВКУ-500
| Типоразмер | АБ | АП | АТ | В | В1 | Н | Н1 | Н2 | L | L1 | L2 | L3 | L4 | L5 | L6 | d | Масса, кг |
| мм | |||||||||||||||||
| ВКУ-500 | 140 | 160 | 200 | 320 | 360 | 475 | 160 | 40 | 840 | 200 | 305 | 310 | 70 | 240 | 320 | 17 | 330 |
Редуктор ВКУ-500 - это крановый трехступенчатый редуктор, который может быть предложен вам в нескольких разнообразных видах сборки. Всегда нужно учитывать габаритные и присоединительные размеры редуктора, беря в рассчет разнообразие его модификаций.

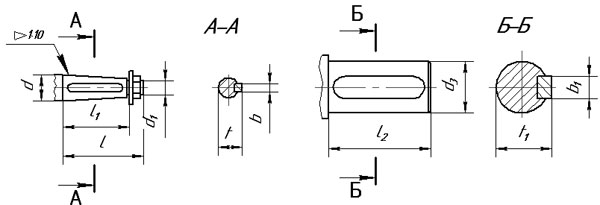

Редуктор ВКУ-500: присоединительные размеры входного фланца
| Типоразмер | d | d1 | I | I1 | b | t | d3 | I2 | b1 | t1 | Варианты сборок |
| мм | |||||||||||
| ВКУ-500 | 40 | M24X2 | 110 | 85 | 10 | 21 | 65 | 105 | 18 | 71 | 11, 12, 13, 21, 22, 23, 31, 32, 33 |
Для редукторов ВКУ-500 характерно использование в большом количестве отраслей, практически везде, где эксплуатируют подъемное оборудование, соотвественно правильный выбор качественного редуктора ВКУ-500 - это немаловажная задача. Приобрести данное оборудование вы всегда можете в нашей компании!
Варианты сборки редуктора ВКУ-500
Условное обозначение редуктора ВКУ-500 при оформлении заказа
редуктор ВКУ-500-80-23-У2
- , где
- ВКУ - тип заказываемого редуктора;
- 500 - его суммарное межосевое расстояние;
- 80 - номинальное передаточное число;
- 23 - выбранный вариант сборки редуктора;
- У2 - климатическое исполнение и категория размещения редуктора.
