Редуктор ВКУ-750
Редуктор ВКУ-750: назначение
Редуктор ВКУ-750 считается специальным крановым цилиндрическим редуктором трехступенчатого типа, который нужен для применения в разнообразных приводах механизмов передвижения грузоподъемных кранов, кроме того для того, чтобы производить увеличение крутящего момента, а также уменьшения частоты вращения всяческих механизмов или машин. Вы всегда можете обратиться в нашу компанию и наши менеджеры проконсультируют вас по редуктору ВКУ-750, расскажут о его характеристиках, а также уточнят все условия приобретения. Это касается всего оборудования, предоставленного в нашей компании.
Редуктор ВКУ-750: условия эксплуатации
Специальный крановый редуктор ВКУ-750 должен применяться при определенных условиях, которые важно соблюдать. Вращения валов для редуктора ВКУ-750 может быть в обе стороны, работа должна чередоваться с остановками редуктора, постоянная работа не возможна. Атмосфера должна быть типа I и II по ГОСТ 15150-69, а запыленность воздуха при этом не превышать 10 мг/м3. Скорость вращения быстроходного вала для редуктора ВКУ-750 не превышает 1000 об/мин. Использование данногоредуктора должно вестись в макроклиматических районах с умеренным климатом, категория размещения должна быть 2 по ГОСТ I5150-69.
Редуктор ВКУ-750: технические характеристики
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин -1 | Номинальный крутящий момент на выходном валу, Нм |
| редуктор ВКУ - 750 | 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140 | 1000 | до 14900 |

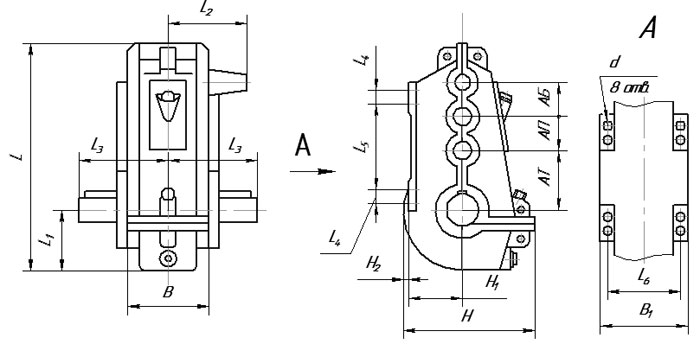

Редуктор ВКУ-750: габаритные и присоединительные размеры
| Типоразмер редуктора | АБ | АП | АТ | В | В1 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | d | Масса, кг |
| мм | |||||||||||||||||
| редуктор ВКУ-750 | 200 | 250 | 300 | 435 | 445 | 675 | 290 | - | 1200 | 284 | 370 | 440 | 110 | 440 | 385 | 26 | 800 |

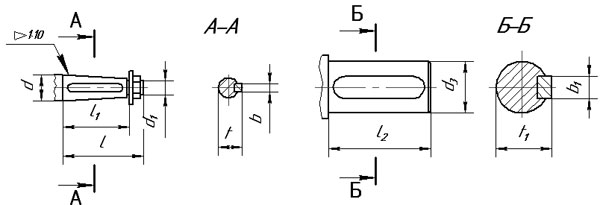

Размеры концов валов для редуктора ВКУ-750
Входной Выходной
| Типоразмер редуктора | d | d1 | l | l1 | b | t | d3 | l2 | b1 | t1 | Варианты сборок |
| мм | |||||||||||
| редуктор ВКУ-750 | 50 | М36Х3 | 110 | 85 | 12 | 26 | 125 | 165 | 32 | 136 | 11, 12, 13, 21, 22, 23, 31, 32, 33 |
Варианты сборки редуктора ВКУ-750
Условное обозначение для редуктора ВКУ-750
редуктор ВКУ-750-80-23-У2
- , где
- ВКУ - тип редуктора;
- 750 - его суммарное межосевое расстояние;
- 80 - номинальное передаточное число редуктора;
- 23 - вариант сборки редуктора, который вы выбрали;
- У2 - климатическое исполнение редуктора, а также его категория размещения.
