Редуктор ВКУ-765
Редуктор ВКУ-765: назначение
Редуктор ВКУ-765 это крановый цилиндрический редуктор специального типа, он трехступенчатый и необходим для эксплуатированияего в различных приводах и механизмах передвижения грузоподъемных кранов, а также без него не обойтись, когда нужно увеличить крутящий момент и уменьшить частоту вращения всяких машин и механизмов.
Редуктор ВКУ-765: условия эксплуатации
Редуктор ВКУ-765 должен использоваться при соблюдении некоторых условий, иначе неправильная эксплуатация редуктора может привести к сокращению срока его службы. При работе с редуктором ВКУ-765 важно делать периодические остановки в работе, постоянно работать он не может. Вращение валов идет в обе стороны, скорость вращения быстроходного вала должна составлять не более 1000 об/мин. Относительно атмосферы, она должна быть I и II типа по ГОСТ 15150-69, а запыленность воздуха при этом не может превышать 10 мг/м3. Использовать в работе редуктор ВКУ-765 можно в макроклиматических районах, где приобладает умеренный климат, а категория размещения редуктора соответствует 2ой категории по ГОСТ I5150-69.
Редуктор ВКУ-765: условное обозначение в заказе
Рассмотрим условное обозначение редуктора ВКУ-765 на примере. Запись редуктор ВКУ-765-80-23-У2 обозначает, что вы заказываете редуктор, который имеет тип ВКУ, межосевое расстояние для него составляет 765, номинальное передаточное число - 80, а вариант сборки 23й, конец выходного вала у редуктора цилиндрический, а климатическое исполнение У2.
Редуктор ВКУ-750: технические характеристики
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин -1 | Номинальный крутящий момент на выходном валу, Нм |
| редуктор ВКУ-765 | 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140 | 1000 | до 14900 |

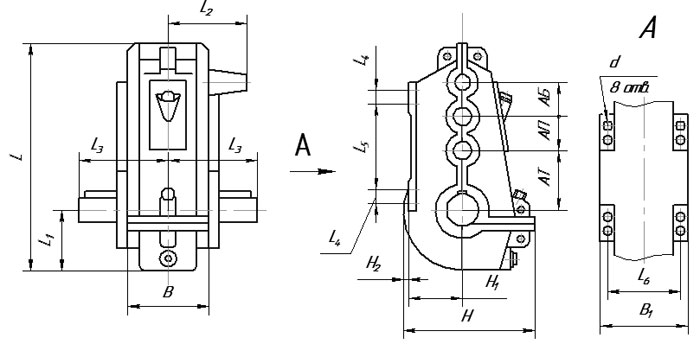

Редуктор ВКУ-765: габаритные и присоединительные размеры
| Типоразмер редуктора | АБ | АП | АТ | В | В1 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | d | Масса, кг |
| мм | |||||||||||||||||
| редуктор ВКУ-765 | 200 | 250 | 315 | 435 | 445 | 675 | 290 | - | 1220 | 284 | 370 | 440 | 110 | 440 | 385 | 26 | 820 |

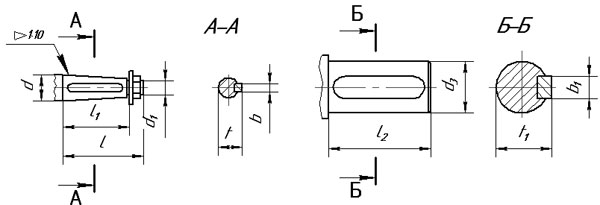

Редуктор ВКУ-765: концы входного и выходного вала
Входной Выходной
| Типоразмер редуктора | d | d1 | l | l1 | b | t | d3 | l2 | b1 | t1 | Варианты сборок |
| мм | |||||||||||
| редуктор ВКУ-765 | 50 | М36Х3 | 110 | 85 | 12 | 26 | 125 | 165 | 32 | 136 | 11, 12, 13, 21, 22, 23, 31, 32, 33 |
Редуктор ВКУ-765: варианты сборки
Редуктор ВКУ-765: подробно условное обозначение
Редуктор ВКУ-765-80-23-У2
- , где
- ВКУ - тип выбранного редуктора;
- 765 - суммарное межосевое расстояние;
- 80 - номинальное передаточное число редуктора;
- 23 - выбранный вариант сборки для редуктора;
- У2 - климатическое исполнение редуктора, а также категория его размещения.
