Редуктор ВКУ-965
Редуктор ВКУ-965: назначение
Редуктор ВКУ-965 относится к группе редукторов специального назначчения, это крановый цилиндрический трехступенчатый редуктор, который нужен для применения в приводах механизмов передвижения кранов для подъема грузов, также данный редуктор увеличивает крутящий момент и делает меньше частоту вращения всяческих машин и механизмов.
Редуктор ВКУ-965: условия использования данного оборудования
Для того, чтобы редуктор ВКУ-965 эксплуатировался как можно дольше и приносил максимум пользы, важно знать все условия его использования. Работать редуктор ВКУ-965 должен обязательно с периодическими остановками, вращаться валы могут в обе стороны, скоростьвращения быстроходного вала должна составлять не больше 1000 об/мин. Атмосфера при эксплуатации редуктора ВКУ-965 должна быть типа I и II по ГОСТ 15150-69, а запыленность воздуха не может превышать 10 мг/м3. Климат, в котором может использоваться редуктор ВКУ-965, относится к категории размещения 2 по ГОСТ I5150-69, климат умеренный.
Редуктор ВКУ-765: условное обозначение при оформлении заказа
Если в заказе сформулировано редуктор ВКУ-965-80-23-У2, это означает, что заказывается редуктор, который имеет тип ВКУ, межосевое расстояние 965, а номинальное передаточное число 80, вариант сборки выбран 23й, конец выходного вала имеет цилиндрический тип. Климатическое исполнение редуктора - У2.
Редуктор ВКУ-965: технические характеристики
| Типоразмер редуктора | Передаточное отношение | Частота вращения входного вала, мин -1 | Номинальный крутящий момент на выходном валу, Нм |
| редуктор ВКУ-965 | 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125;140 | 1000 | до 27900 |

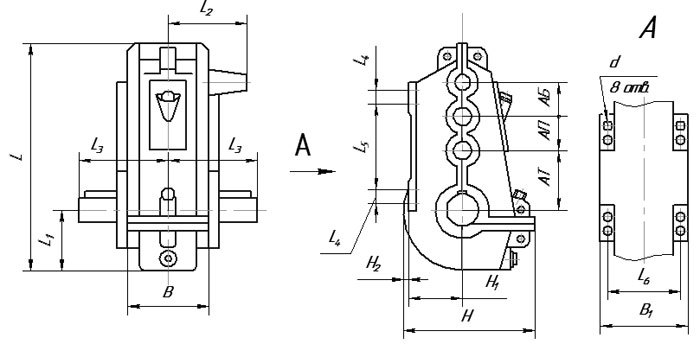

Редуктор ВКУ-965: габаритные и присоединительные размеры
| Типоразмер редуктора | АБ | АП | АТ | В | В1 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | L6 | d | Масса, кг |
| мм | |||||||||||||||||
| редуктор ВКУ-965 | 250 | 315 | 400 | 560 | 620 | 930 | 320 | 74 | 1560 | 385 | 450 | 530 | 120 | 570 | 540 | 33 | 1530 |

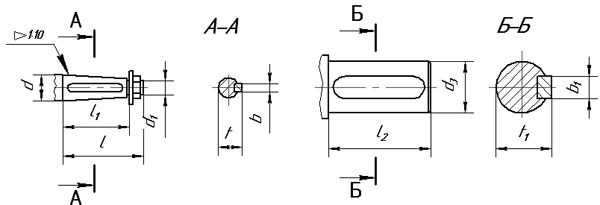

Редуктор ВКУ-965: размеры концов валов
Входной Выходной
| Типоразмер редуктора | d | d1 | l | l1 | b | t | d3 | l2 | b1 | t1 | Варианты сборок |
| мм | |||||||||||
| редуктор ВКУ-965 | - | - | - | - | - | - | 140 | 200 | 36 | 152 | 11, 12, 21, 22, 31, 32 |
Редуктор ВКУ-965: варианты сборки
Условное обозначение редуктора ВКУ в заказе
Редуктор ВКУ-965-80-23-У2
- , где
- ВКУ - тип выбранного редуктора;
- 965 - это число обозначает суммарное межосевое расстояние;
- 80 - номинальное передаточное число для редуктора;
- 23 - вариант сборки редуктора;
- У2 - климатическое исполнение, а также категория размещения.
