Монтажная лебедка ЛМ-0,5

Цена: цена по запросу

Лебёдка монтажная ЛМ-0,5. Конструкция и применение.

Монтажная электрическая лебёдка ЛМ-0,5 применяется при проведении производственных или строительных такелажных работ. Канатоёмкость барабана позволяет перемещать груз на расстояние до 90 метров.



Конструкция монтажной лебедки ЛМ-0,5 представляет собой скомпонованный единый механизм, состоящий из следующих узлов:



  • - сварная рама с монтажными отверстиями;
  • - электрический двигатель 2,2 кВт, который может иметь питание от напряжения 220 или 380 вольт;
  • - муфта, объединённая с тормозным шкивом, которая соединяет валы мотора и редуктора;
  • - цилиндрический двухступенчатый редуктор 1Ц2У 125х31,5;
  • - электрический или гидравлический тормоз;
  • - барабан для намотки каната;
  • - блок с электрооборудованием.



Тросом лебёдка комплектуется по дополнительной договорённости.



При эксплуатации электрической лебёдки ЛМ-0,5 на открытом воздухе электрический тормоз необходимо закрыть защитным кожухом. Так же, при комплектации монтажного механизма однофазным двигателем, требуется бережно относиться к пластиковому корпусу конденсатора.

Как купить лебёдку. От чего зависит цена.

Купить монтажную лебёдку ЛМ-0,5 возможно как для производственных нужд, так и для бытового применения. От предъявляемых технических требований изменится лишь тип устанавливаемого электродвигателя. Но поскольку цена однофазного мотора выше, чем трёхфазного, то и стоимость лебёдки с питанием 220 В будет выше.

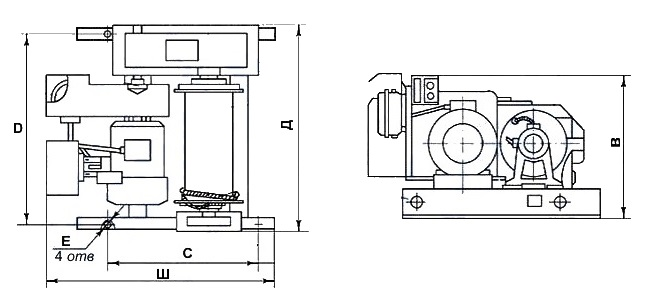

Технические характеристики и размеры лебедки ЛМ-0,5

Габаритные размеры (Д х Ш х В), мм 650 х 600 х 400
Монтажные размеры (СхD), мм 420 х 580
Наименование характеристики Значение
Напряжение, В 220/380
Тяговое усилие, тс 0,5
Расчетная канатоёмкость, м 95
Рекомендуемый диаметр каната по ГОСТ 2688-80, мм 6,9
Габаритные размеры (Д х Ш х В), мм 650 х 600 х 400
Монтажные размеры (СхD), мм 420 х 580
Диаметр монтажных отверстий (Е), мм 20
Комплектация канатом по умолчанию, (+/—) не комплектуется
Скорость навивки каната на первом слое, м/с 0,3
Диаметр барабана 114 - 127
Редуктор Ц2У 125-31,5-11
Тип тормоза ТКТ 100, ТКГ 100
Электродвигатель АИР90L4 2,2 кВт 1500об/мин
АИРЕ100S4 2,2 кВт 1500 об/мин
Климатическое исполнение по ГОСТ 15150-69 У2
Температура окружающей среды, ºС от -40 до +40
Окружающая среда невзрывоопасная
Режим работы легкий
Масса без каната, кг 95

Обозначение при заказе.

Лебёдка монтажная ЛМ-0,5 380В

Или

Лебёдка монтажная ЛМ-0,5 220В.

ВНИМАНИЕ: ЛЕБЁДКА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ ПОДЪЁМА ЛЮДЕЙ.
