Монтажная лебедка ЛМ-0,63
Лебёдка монтажная ЛМ-0,63. Конструкция и применение.
Электрическая лебедка ЛМ-0,63 применяется при проведении такелажных и монтажных работ или как самостоятельный механизм, или в составе более крупной грузоподъёмной техники. Примером успешного использования технических возможностей лебёдки может служить кран «Пионер».
Конструкция монтажной лебёдки представляет собой комбинацию установленных на единой раме электрических, гидравлических и механических устройств. Электродвигатель АИР100L4 создаёт начальное вращение, а цилиндрический редуктор 1Ц2У-160 преобразует обороты вала мотора в тяговое усилие барабана, равное 0,63 тс. Муфта, соединяющая валы двигателя и редуктора, одновременно является тормозным шкивом. При остановке движения колодки гидравлического тормоза охватывают шкив и блокируют входной вал редуктора. Для управления электрическими компонентами на раме установлен шкаф управления, защищающий контроллеры от внешних воздействий. Для удобства к шкафу может быть подключен пульт удалённого управления.
По своему назначению и конструкции данная лебёдка не предназначена для подъёма людей.

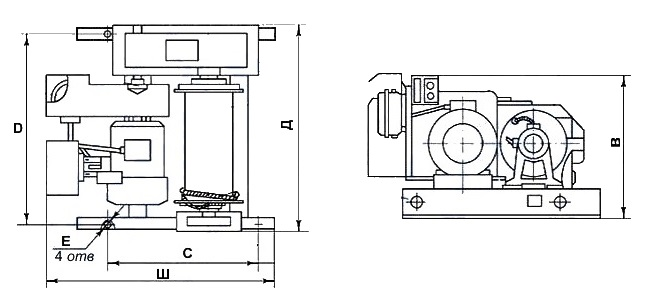

Технические характеристики и размеры лебедки ЛМ-0,63
 |
|
| Длина, мм | 955 |
| Ширина, мм | 868 |
| Высота, мм | 605 |
| Напряжение, В | 380 |
| Тяговое усилие, тс | 6,3 |
| Расчетная канатоёмкость, м | 130 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 |
| Габаритные размеры (Д х Ш х В), мм | 850 х 850 х 450 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,42 |
| Диаметр барабана | 129 |
| Редуктор | Ц2У-160-31,5-11 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 4 кВт 1500 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 200 |
Как купить лебёдку. От чего зависит цена.
Монтажная электрическая лебедка ЛМ-0,63 может эксплуатироваться как в обычных условиях, так и в помещениях с различными категориями взрывоопасности. В этом случае необходимо заказать и купить механизм соответствующего исполнения. Цена лебёдки ЛМ-0,63 зависит от степени её защищённости. В каталоге указана цена общепромышленного исполнения.
Обозначение при заказе.
Лебёдка электрическая монтажная ЛМ-0.63 380В
